Схема УНЧ на полевых транзисторах, построенная по архаичной ламповой
схемотехнике.

Попробуем заставить транзисторы запеть тёплым ламповым хором.

Оппонент: Почему транзисторный и почему по ламповой схемотехнике? Не лучше ли озадачиться либо классическим ламповым усилителем, либо транзисторным по любой из существующих схем, которых в разных источниках, как грязи в болотах.

Автор: К ламповым усилителям - вообще никаких вопросов. Если не сильно пугает: гибка стальных шасси, приобретение качественных выходных трансформаторов, поиск высоковольтных кондёров и подобранных по параметрам ламп, а будучи звездонутым анодным напряжением в 400 вольт, вы найдёте не только минусы, но и плюсы, то вам дорога в спаянные ряды маньяков лампоманов.

А мы же - ребята ленивые, но умные! Поэтому озадачимся созданием УМЗЧ, полностью выполненного на мощных полевых транзисторах, являющихся, если и не полными твердотельными аналогами ламп, то имеющих близкие к ним квадратичные вольтамперные характеристики, что позволит получить нам на выходе спектр сигналов, аналогичный спектру ламповых усилителей - с преобладанием чётных гармоник и быстрым затуханием гармоник высших порядков.

Теперь по поводу расхожих транзисторных схем, которых "как грязи в болотах". Историю борьбы с феноменом транзисторного звучания, а также основные принципы построения "правильного" усилителя мощности мы подробно рассмотрели на странице ссылка на страницу. Так что для понимания схемотехнической целесообразности конструкции, описываемой в данной статье, рекомендую ознакомиться с приведённой по ссылке информацией.

Здесь же я приведу окоyчательные постулаты, следующие из обозначенного теоретического экскурса:

1. Усилитель должен быть выполнен целиком и полностью на полевых транзисторах, являющихся твердотельными аналогами ламп.
2. Никаких глубоких отрицательных обратных связей в нашем усилителе быть не должно, максимум - внутрикаскадные.
3. Усилитель должен работать в режиме А, что позволит нам достичь приемлемых величин нелинейных искажений при отсутствии обратных связей и напрочь избавит от тепловых искажений.
4. Однотактные транзисторные усилители, обеспечивающие экстремально устойчивую иллюзию звучания лампового усилителя, хороши только для выходных мощностей до 10Вт, поэтому наш выбор - классическая схема двухтактного лампового УМЗЧ, переработанная под комплементарные полевики и не содержащая выходного трансформатора. К тому же двухтактная схема позволяет в пару раз уменьшить ток покоя выходных транзисторов и тем самым во столько же раз увеличить КПД усилителя.
5. "Теория без практики мертва, а практика без теории слепа", - сказал то ли математик Пафнутий Чебышев, то ли полководец Александр Суворов, не суть.

Оппонент: Кстати, а я читал в умной книжке, что оставлять транзисторные усилители без глубоких отрицательных ОС нельзя, даже если они работают в режиме А. Причина - неидентичность и температурная нестабильность характеристик выходных комплементарных транзисторов.

Автор: Сие слова не мальчика, но мужа. Книга - это не только сундук для заначек от жены, но и источник познавательных ценностей. Каждая прочитанная страница повышает уровень интеллекта, но не избавляет от вредных привычек, таких как, например, поковыряться в носу и съесть козявку, или сделать на основании одной прочитанной книги решительные выводы.
Ведь наверняка найдётся и другая книжка, где написано, что две одинаковые лампы не обладают идентичными параметрами, их в идеале ещё надо постараться подобрать из десятка-другого, а выходной трансформатор - как не мотай, не получишь двух идеально одинаковых обмоток.

Оппонент: Я так понимаю, что транзисторы тоже придётся подбирать из десятка-другого.

Автор: Ан нет! Не угадал.
Современные полевые транзисторы, а именно такие мы будем использовать в усилителе, превосходят своих вакуумных собратьев по целому ряду параметров, в частности и по такому важному для работы в оконечных каскадах, как крутизна характеристики (10 А/В против 10-20 мА/В). Поэтому небольшие сопротивления в истоковых цепях транзисторов, не ухудшая усилительных свойств каскада, обеспечат не только температурную стабилизацию, но и подровняют характеристики комплементарной пары транзисторов, а дополнительная местная обратная связь поднимет наш оконечник на труднодостижимый для ламповых схем уровень нелинейных искажений.

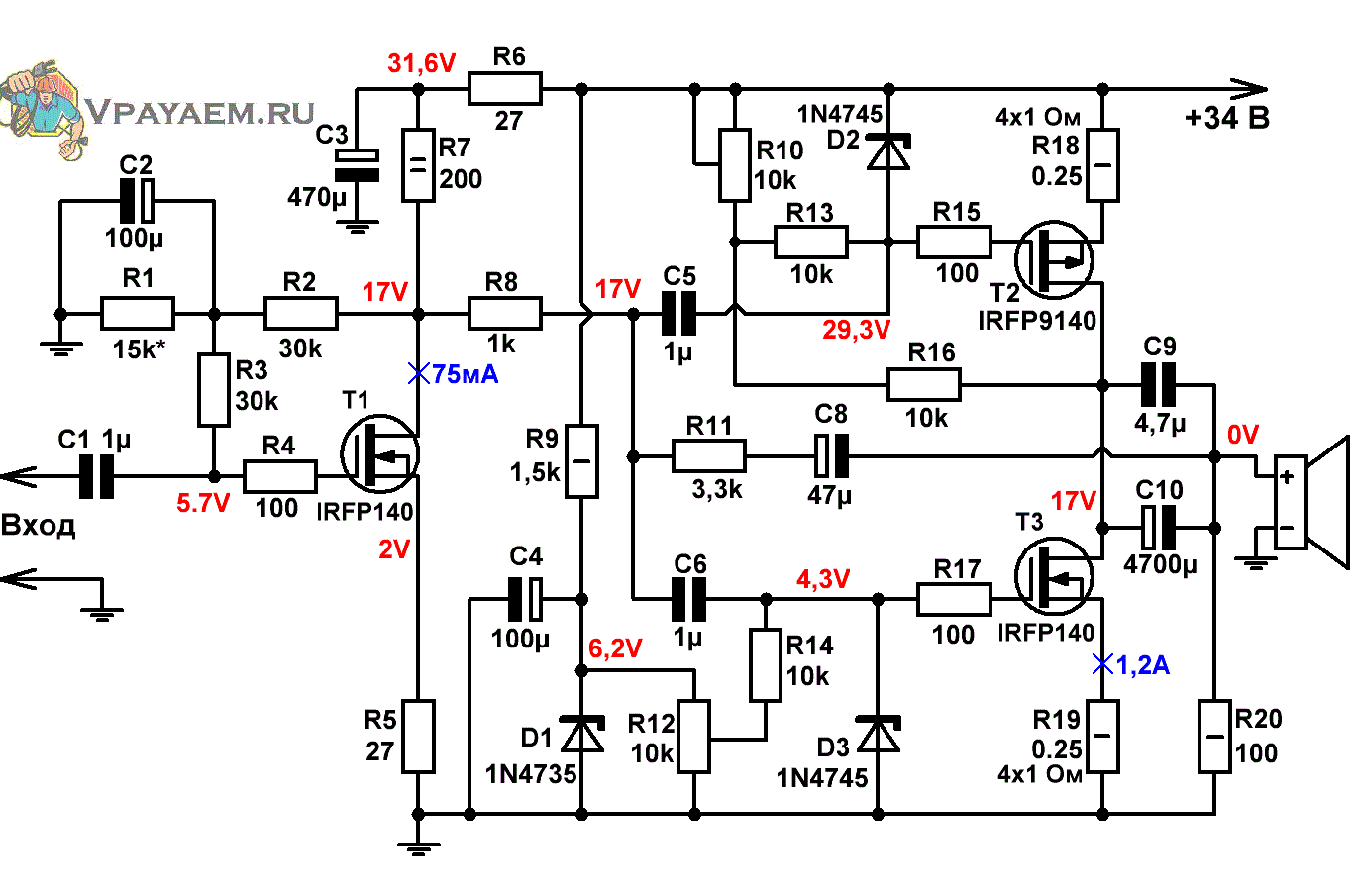

Однако пора от слов переходить к делу. Для затравки приведу схему получившегося агрегата,


Рис.1

а морщить лоб, изучать характеристики и разбираться в назначении тех или иных элементов с энтузиазмом начнём уже на следующей странице.
