Блок цифровой стабилизации частоты ВЧ генератора


У меня есть одна хорошая черта - когда вижу интересную схему, я быстренько скачиваю её себе на компьютер, но есть и плохая - порой возрадовавшись находке, забываю записать источник и автора скаченного шедевра.

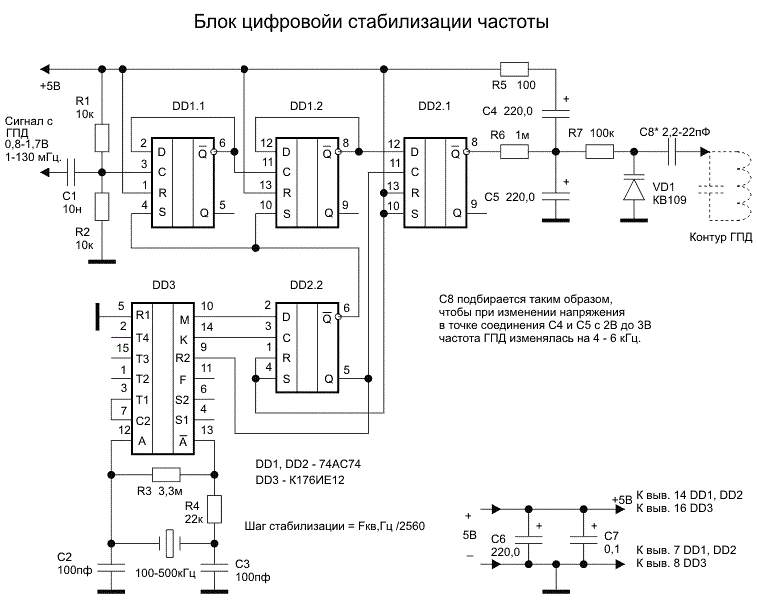

Примером такой несознательной забывчивости является схема блока цифровой стабилизации частоты ВЧ генератора, либо гетеродина радиоприёмника (трансивера).

Где надыбал? - загадка. Весь интернет перерыл, а нет её нигде.


Устройство предназначено для стабилизации частоты простого, перестраиваемого конденсатором переменной ёмкости, или варикапом генератора плавного диапазона (гетеродина), работающего в широком диапазоне частот, и как нельзя лучше подойдёт для тех, кому не хочется заморачиваться микропроцессорными прибамбасами.

Схема, безусловно, интересная и прекрасно сочетается с генератором плавного диапазона, изображённым на наших страницах в статье "КВ приёмник мирового уровня? Это не очень просто!" на Рис.2    ссылка на страницу .
