Простой УМЗЧ на комплементарных составных транзисторах.
Идея Джона Линсли Худа, воплощённая в схеме УНЧ на современной элементной базе.


Как увеличить мощность легендарного транзисторного усилителя мощности JLH Джона Линсли Худа без потери естественности и прозрачности звучания?
Ответ не сложен - трепетно сберечь схемотехническую простоту УНЧ и озаботиться сохранением максимально короткой и неглубокой отрицательной обратной связи! Ну и естественным образом, обеспечить работу усилителя в режиме, максимально близком к классу А.
Озадачился этим вопросом и уважаемый Г. Попцов, опубликовавший в журнале Радиоконструктор №1-2016 схему аудио усилителя мощности на комплементарных транзисторах TIP112, TIP117, обеспечивающую 20Вт выходной мощности при однополярном напряжении питания +40В.
Ознакомимся со статьёй:


ПРОСТОЙ УМЗЧ НА ТРАНЗИСТОРАХ

Обычно, если требуется сделать УНЧ «по быстрому» и «без лишних деталей» радиолюбители обращают свои взоры на микросхемы - интегральные УМЗЧ. При таком подходе - положительный результат проявляется сразу при минимуме деталей и времени на сборку.
Однако, УМЗЧ «по быстрому» и относительно «без лишних деталей», можно сделать и без микросхем, используя мощные разноструктурные транзисторы Дарлингтона TIP112 и TIP117. Получится очень простой усилитель, всего на трех транзисторах, развивающий выходную мощность до 20W при питании от однополярного источника напряжением 40V.

Параметры усилителя:

1. Диапазон рабочих частот 30-200000 Гц.
2. КНИ в диапазоне рабочих частот - не более 0,2% при Pвых 10W на нагрузке 8 Ом.
3. Максимальная выходная мощность при КНИ не более 1% - 22W на нагрузке 8 Ом.
4. Максимальная выходная мощность возникает при уровне входного сигнала 1,2V.

Принципиальная схема УМЗЧ на TIP112 и TIP117 показана на рисунке. Входной сигнал поступает через цепь C1-R1 на первый каскад на транзисторе VT1. Сигнал с его коллектора поступает на выходной каскад на комплементарной паре мощных транзисторов Дарлингтона VT2 и VТ3, соответственно TIP112 и TIP117.
Для создания напряжения смещения на базах этих транзисторов с целью устранения искажений типа «ступенька» и термостабилизации включена между их базами цепь из диодов VD1-VD3 в прямом направлении по току и дополнительного корректирующего резистора R6.

Простой усилитель мощности

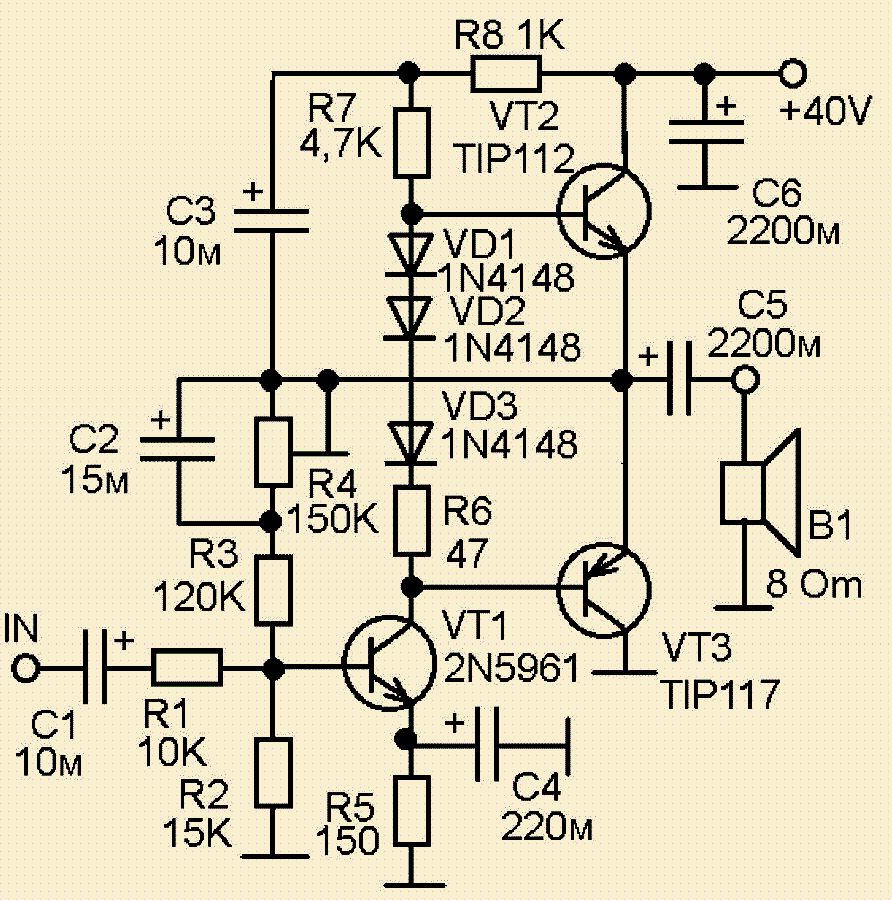

Рис.1. Принципиальная схема УНЧ на транзисторах TIP112, TIP117 с выходной мощностью 20Вт.

ДЕТАЛИ И НАЛАЖИВАНИЕ

Напряжение смещения на базу транзистора VT1 поступает с выхода УНЧ, с точки соединения эмиттеров VT2 и VT3 через резисторы R3 и R4. В процессе налаживания подстройкой резистора R4 нужно на эмиттерах VТ2 и VT3 установить постоянное напряжение, равное половине напряжения питания.
Конденсатор С1 должен быть на напряжение не ниже 25V, С2 - не ниже 50V, С3 - не ниже 50V, С4 - не ниже 10V, С5 не ниже 60V, С6 - не ниже 60V. Выходные транзисторы должны быть установлены на радиаторах, обеспечивающих их эффективное охлаждение.

Попцов Г. РК-2016-01.

Схема получилась хорошей, однако есть нюансы:
Ясен хулахуп, что одной регулировкой уровня постоянного выходного напряжения нам обойтись не удастся - необходима установка тока покоя выходных транзисторов (VТ2 и VT3).
Как выяснилось, в данном схемотехническом построении существует оптимальная величина этого тока, при превышении либо понижении которого - резко увеличиваются нелинейные искажения. Причём ток этот необходимо устанавливать определённой величины для различных сопротивлений нагрузки:
1,5А - для 4-омной нагрузки,
1А - для 6-омной,
0,7А - для 8-омной.

Поэтому - вместо R6 следует впаять переменный резистор номиналом 330...470 Ом и посредством него установить ток покоя выходных транзисторов на указанном уровне.

Ну, вроде и всё! А на следующей странице полюбуемся на схему ещё одного легендарного усилителя из 70-ых - УМЗЧ HITACHI с выходным каскадом на полевых транзисторах.
