Простой, высококачественный усилитель HITACHI на полевых транзисторах

Легенды 70-ых. Простой, но чертовски качественный УМЗЧ «HITACHI».
УНЧ с выходным каскадом на мощных комплементарных полевых транзисторах.


Продолжаем пополнять подборку самых интересных легенд, мифов, сказаний и тостов для детей и учащихся всех классов.
Сегодня у нас на очереди легенда самурайского фэн-шуя - усилитель-монстр из золотой эры аудио: УМЗЧ HITACHI 70-ых годов выпуска.
Давным-давно, в стародавние времена, жил-был мелкий, но трудолюбивый народ-японцы, тогда ещё не одержимый идеей технологического перфекционизма, имеющий большой практический опыт и знания и являющий на свет божий большие 20-ти килограммовые усилительные ящики с отдельными на каждый канал силовыми трансами, здоровенными банками электролитов и мощными спаренными полевиками собственного замеса.

А если поковыряться в архивах рунета, то можно найти и схему принципиальную электрическую данного творения ума и рук человеческих.

УМЗЧ HITACHI
Рис.1

Схема сопровождается небольшим, располагающим к себе описанием:

« Рн = 100 Вт
   Кг = 0,005%

Эта схема в различных вариантах известна с конца 70-х годов. Данный вариант реализован фирмой HITACHI. Мощность можно изменять, меняя число пар выходных транзисторов.»


Скромненько и со вкусом!
Что ещё скажешь про усилитель, воссозданный несколькими поколениями радиолюбителей и сочетающий в себе простоту и качество звучания, которому могут позавидовать владельцы многих современных ресиверов?

Схема по своей структуре очень напоминает схемотехнику простейших операционных усилителей, на прямой вход которого подаётся звуковой сигнал, а на инвертирующий - напряжение отрицательной обратной связи. Отношение значений резисторов обратной связи R14/R15 определяет коэффициент передачи усилителя по напряжению. В нашем случае Кu = 27.

При попытке самостоятельного изготовления данного УНЧ в качестве выходных транзисторов, в идеале, следует применять указанные на схеме, либо любые другие комплементарные полевики, специально разработанные для аудиоаппаратуры. Достаточно широкий перечень таких полупроводников приведён в верхней таблице на странице -  ссылка на страницу.
В качестве биполярных можно применить любые транзисторы соответствующих структур с характеристиками, близкими к используемым японскими коллегами.

Но, а для людей, далёких от буржуазно-дворянских признаков снобизма - вполне сгодятся и массовые и недорогие мощные MOSFETы, изначально предназначенные для коммутационных целей. Финансы не пострадают, а ништяк останется.

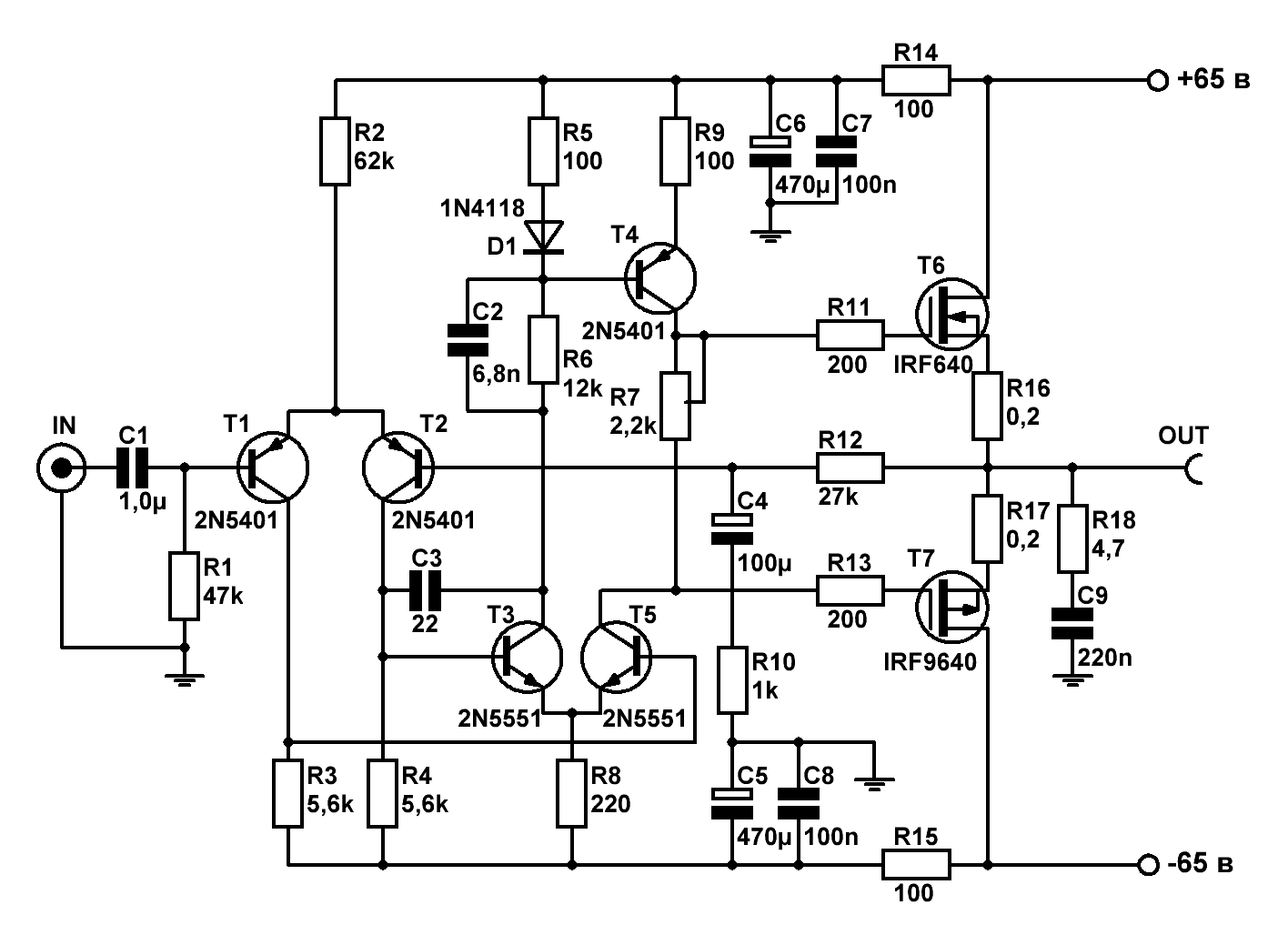

Для интересующихся, приведу схему усилителя, построенную на бюджетных полевиках, проверенную временем и привередливыми ушами меломанов.
Усилитель низкой частоты HITACHI
Рис.2

Отличия от оригинальной схемы усилителя HITACHI здесь минимальны.
С целью автоматического поддержания нулевого постоянного уровня на выходе УНЧ для различных типов применяемых транзисторов - глубина отрицательной обратной связи по постоянному току увеличена до 100%. Сделано это при помощи конденсатора С4, который никак не влияет на работу схемы по переменному току, а для постоянного отключает делитель, образованный резисторами R10 и R12.
Фильтры R14C6C7 и R15C5C8 в цепях питания каскадов предварительного усиления добавлены для повышения устойчивости работы усилителя.

Подстроечный резистор R7 желательно применить многооборотный.

Настройка схемы очень проста и сводится к установке тока покоя выходных транзисторов посредством R7 в пределах 100-150мА. Для предотвращения пробоя полевиков следует установить крутилку этого резистора в начальное положение, соответствующее нулевому сопротивлению.
