Что такое инвертор, он же преобразователь напряжения с 12 на 220 Вольт?

Простые схемы преобразователей, принципы работы, виды инверторов по
формам выходного напряжения.

Инвертор (в узком электротехническом понимании этого слова) – это устройство для преобразования постоянного тока в переменное с изменением величины действующего значения напряжения. В ещё более узком – преобразователь постоянного напряжения (12, 24 или 48 В) в переменное 220 В.
И наконец, в радикально узком понимании – штуковина, позволяющая запитать от автомобильного аккумулятора различные бытовые приборы, рассчитанные на сетевое питание, а короче – весьма полезный и удобный в хозяйстве прибамбас!

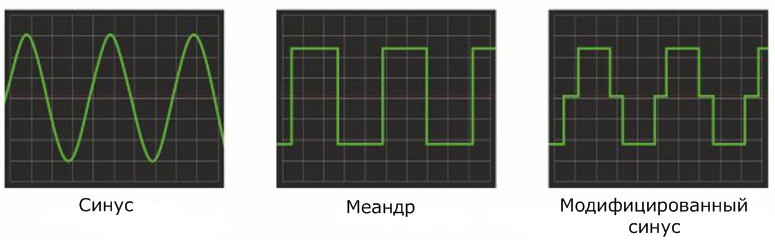

По форме выходного напряжения инверторы подразделяются на следующие виды:
Катушки металлоискателя

  • Постоянное выпрямленное напряжение 220 В или переменное импульсное напряжение высокой частоты (десятки килогерц). Используются такие преобразователи крайне редко, т. к. непригодны для многих источников потребления, мало того, для некоторых могут представлять серьёзную опасность и угрозу полного кирдыка.

  • Меандр 50 Гц. Используются также редко, так как выходное напряжение содержит большое количество высокочастотных составляющих. Пригодны для питания телефонных зарядок, большинства импульсных источников питания, ламп накаливания, люминесцентных и светодиодных ламп. Малопригодны для приборов с силовыми трансформаторами на железе и электромоторами переменного тока.

  • Модифицированное синусоидальное напряжение 50Гц. От инверторов с модифицированной синусоидой работает практически всё, но менее эффективно, чем с чистой синусоидой. Некоторые приборы могут больше греться, сильнее гудеть и работать с пониженной мощностью. Нежелательны для работы с электродвигателями и компрессорами, а так же чувствительной радиоаппаратурой с 50-герцовыми трансформаторами.

  • Чистое синусоидальное напряжение. Пригодно без всяких ограничений для любых потребителей электроэнергии!

  • Из сказанного выше вытекает, что предпочтительными и более универсальными являются инверторы с выходным напряжением 220 В и частотой 50 Гц. Причём, для их реализации подходят готовые низкочастотные силовые трансформаторы необходимой номинальной мощности, включённые «задом на перёд». То есть - его вторичная низковольтная обмотка служит первичной, а высоковольтная первичная - вторичной. Именно такие схемы мы и рассмотрим в рамках данной статьи.

    Схема, изображённая на Рис.1, а также комментарии к ней заимствованы из книги М. А. Шустова "Практическая схемотехника", раздел - "Преобразователи напряжения".

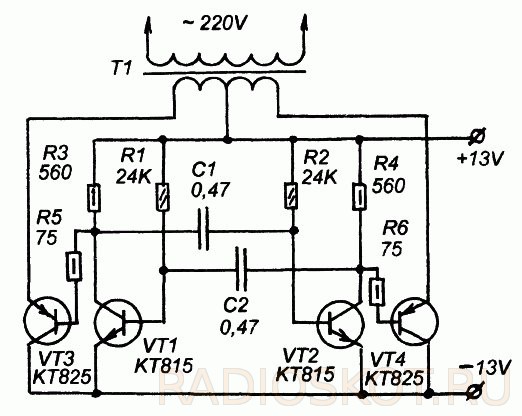

    Схема простого преобразователя напряжения 220 В, 50 Гц
    Рис.1 Схема простого преобразователя напряжения 220 В, 50 Гц

    "Максимальная выходная мощность преобразователя - 100 Вт, КПД - до 50%.
    Задающий генератор выполнен по схеме традиционного симметричного мультивибратора, выполненного на транзисторах ѴТ1 и ѴТ2 (КТ815). Выходные каскады преобразователя собраны на составных транзисторах ѴТ3 и ѴТ4 (КТ825). Эти транзисторы устанавливают без изолирующих прокладок на общий радиатор.
    Устройство потребляет от аккумулятора ток до 20 А. В качестве силового использован готовый сетевой трансформатор на 100 Вт (сечение центральной части железного сердечника — около 10 см2). У него должны быть две вторичные обмотки, рассчитанные на 8В/10А каждая. Для того, чтобы частота работы задающего генератора была равна 50 Гц, подбирают номиналы резисторов R1 и R2".
    Так как мультивибратор генерирует меандр с заваленными фронтами, а мощные эмиттерные повторители повторяют эту форму, то и в нагрузке будет протекать переменный ток, напоминающий по форме синусоиду и дополнительных мер по сглаживанию не требуется.

    Значительно повысить КПД инвертора можно, если применить в качестве силовых каскадов не повторители напряжения, а транзисторы, работающие в ключевом режиме.
    Такая модификация преобразователя приведена на Рис.2.

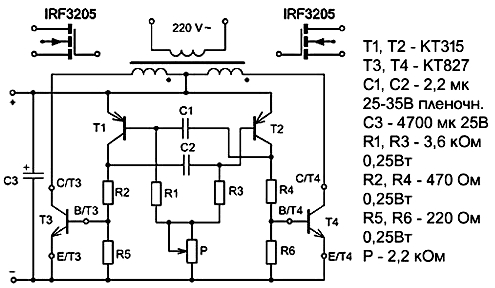

    Схема простого преобразователя напряжения 220 В, 50 Гц
    Рис.2 Схема простого преобразователя напряжения с повышенным КПД

    Принцип работы преобразователя такой же, как и у предыдущего устройства. Задающий генератор (Т1, Т2) формирует два пара-фазных напряжения с частотой 50 Гц. Напряжения с выходов задающего генератора подаются на два однотипных ключевых каскада (Т3, Т4), которые коммутируют напряжение на первичной обмотке трансформатора. Поскольку мультивибратор генерирует меандр с заваленными фронтами, ключевые транзисторы срабатывают с некоторой задержкой, обуславливая формирование на выходе инвертора подобие модифицированного синусоидального напряжения.
    С указанными на схеме элементами выходная мощность преобразователя составляет около 200 Вт. Дальнейшего повышения КПД и увеличения мощности инвертора можно добиться простой заменой биполярных ключевых элементов на мощные MOSFET транзисторы, как это показано на Рис.2.

    Многочисленные и довольно популярные схемы инверторов, построенные на специализированных микросхемах для импульсных источников питания (типа TL494, TL594 и др.) обладают следующими преимуществами: высоким КПД и не менее высокой стабильность частоты, мало зависящей от напряжения питания и внешних условий.
    Приведём для примера подобную схему импульсного преобразователя напряжения +12V в ~220V мощностью 100W, опубликованную в журнале «Радиоконструктор» - 07 - 17.

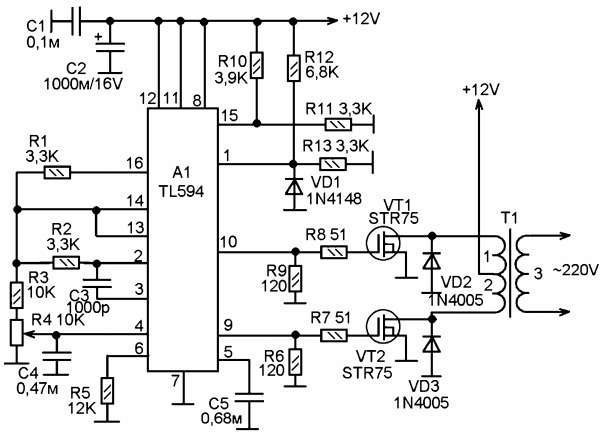

    Принципиальная схема импульсного преобразователя напряжения +12V в ~220V
    Рис.3 Принципиальная схема импульсного преобразователя напряжения +12V в ~220V

    "Эквивалентная частота генерации составляет 50 Гц и задаётся величиной сопротивления резистора R5 и ёмкостью конденсатора С5. Резистором R4 регулируется скважность выходных импульсов. Им можно регулировать выходное напряжение.
    На выходах микросхемы (выводы 9 и 10) выделяются противофазные импульсы, немного задержанные относительно друг друга, чтобы не вызывать сквозного тока в схеме выходного каскада в моменты переключения. Импульсы поступают на мощные ключевые полевые транзисторы VT1 и VT2. Диоды VD2 и VD3 защищают эти транзисторы от выбросов отрицательной ЭДС на первичной обмотке импульсного трансформатора Т1.

    Трансформатор Т1 - готовый низкочастотный силовой трансформатор номинальной мощностью 100W с одной первичной обмоткой на 220V и вторичной обмоткой на 18V с отводом от середины. Можно попробовать и трансформатор с вторичной обмоткой на 12V с отводом от середины или на 24V с отводом от середины. Но во втором случае, боюсь, что выходное напряжение окажется несколько ниже 220V.
    Трансформатор включён «задом на перёд», то есть, его вторичная низковольтная обмотка теперь служит первичной, а высоковольтная первичная - вторичной.
    Подключив нагрузку и мультиметр, резистором R4 выставить напряжение на нагрузке 220V".

    Многие схемы, построенные на TL494, TL594 и т. д., при всех своих достоинствах, часто обладают одним, но существенным недостатком. Если не позаботиться о корректной установке "мёртвого времени" ИМС (в приведённой схеме - резистором R4), то напряжения на выходе преобразователей будет иметь форму, близкую к форме меандра со всеми вытекающими отсюда последствиями. Причём, никакие дополнительные дроссели, а также конденсаторы во вторичной обмотке трансформатора - к существенному результату не приведут!

    А вот уважаемый товарищ А.П. Семьян в своей книжке «500 схем для радиолюбителей» порадовал нас оригинальным схемотехническим решением с формированием модифицированного синуса посредством цифровой микросхемы 561ИЕ8 (Рис.4).

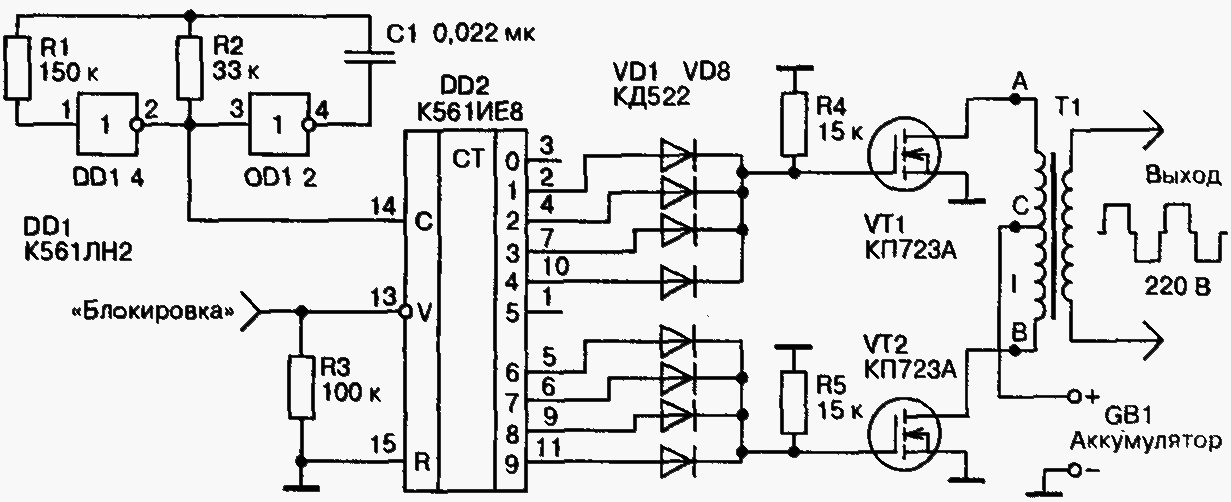

    Cхема простого импульсного преобразователя напряжения на микросхеме 561ИЕ8

    Рис.4 Схема простого импульсного преобразователя напряжения на микросхеме 561ИЕ8

    На элементах DD1.1, DD1.2 собран задающий генератор с частотой 500 Гц. Делитель на DD2 формирует две импульсные последовательности частотой 50 Гц со сдвинутыми на 180° фазами для управления силовыми ключами VT1 и VT2 двухтактного преобразователя.
    Чтобы избежать сквозных токов переключения между выключением одного ключа и включением другого существует «мёртвая зона», равная 10% длительности периода. При подаче высокого уровня (логической «1») на вход «Блокировка» оба выходных ключа запираются.
    Выходная мощность преобразователя ограничена мощностью силового трансформатора Т1 и максимальным допустимым током выходных транзисторов.
    Коэффициент трансформации силового трансформатора Кт = 20.

    В качестве выходных транзисторов подойдут IRFZ034 (15А), IRFZ044 и RG723A (30A), IRFZ046 (50A), IRFP064 (100А). Для надёжности устройства рекомендуется иметь двойной запас по току и тройной - по напряжению. Силовые цепи должны быть по возможности короче и выполнены проводами соответствующего сечения.

    Создание преобразователей с чистым 50-герцовым синусом обычно сопряжено с использованием микроконтроллерных прибамбасов, что делает рассмотрение этого вопроса (для нас доблестных электронщиков) не таким уж и простым и в рамках данной статьи - нецелесообразным.
