Схемы импульсных блоков питания на микросхемах IR2153
с устройством мягкого пуска и защитой от токовых перегрузок и КЗ.   Двуполярный ИБП для питания усилителей, онлайн калькулятор по расчёту частотозадающей цепи IR2153.


Перенесу-ка я сюда схему устройства мягкого пуска и защиты импульсника с предыдущей страницы.
Плавный пуск и схема защиты импульсного блока питания
Рис.1

Фактически, основной фрагмент импульсного блока питания (Рис.2), состоящий из самотактируемого полумостового драйвера, управляющего мощными полевыми транзисторами, самих транзисторов и импульсного трансформатора - издавна уже обрёл привычные очертания, отработан до мелочей и радует счастливые взоры радиолюбителей предсказуемым поведением и весьма приличными характеристиками.

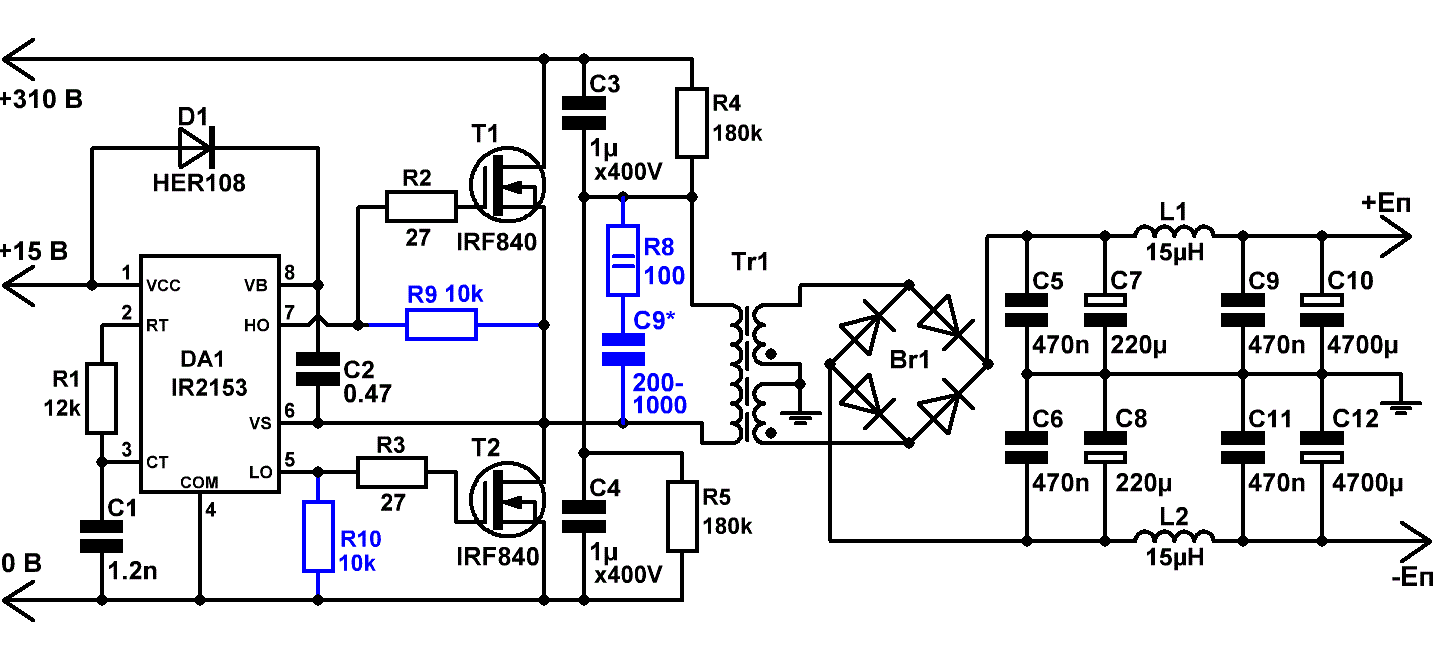

Импульсный источник питания на микросхеме IR2153
Рис.2

Приведённая схема импульсного источника питания позволяет снимать с блока максимальную мощность до 300Вт.
Частота преобразования драйвера IR2153 - 50кГц. При желании изменить тактовую частоту следует изменить значения номиналов элементов R1 и С1 в соответствии с формулой F = 1 / [1,4×C×(R+75)].

Большинство схемотехнических решений ИПБ на IR2153, представленных в сети, не учитывают простой рекомендации производителя микросхемы по выбору номиналов данных элементов, а именно:
Timing resistor value (Min) - 10 kΩ, CT pin capacitor value (Min) - 330 pF.

Для удобства приведу простой калькулятор по расчёту частотозадающих элементов IR2153.

   Номинал резистора R1
   Частота задающего генератора F (кГц)

   Ёмкость конденсатора С1 (пФ)

И с другими вводными - частота IR2153 с учётом имеющихся у Вас деталей.

   Номинал резистора R1 (кОм)
   Ёмкость конденсатора С1 (пФ)

   Частота задающего генератора F (кГц)

На страшилки по поводу опасности несущественного отклонения рабочей частоты от расчётной, как то: насыщение феррита, снижение КПД и т.д. и т.п. - не следует обращать никакого внимания. Прекрасно Ваш феррит переживёт подобные отклонения, вплоть до 10-15% изменения частоты преобразователя, без всяких последствий для собственного здоровья.

Теперь о намотке трансформатора Tr1.
Парой слов здесь ограничиться не удастся, потому как именно импульсный трансформатор назначен главным ответственным за показатели ИБП.
Собственно, исходя из этих соображений, мы и посвятили целую статью расчётам и намотке трансформатора на тороидальном ферритовом сердечнике для данного блока с возможностью выбора желаемого диапазона мощностей - Ссылка на страницу.

Плавно переходим к снабберной цепочке R8, С9. Снаббер – это демпфирующее устройство, которое выполняет действие по замыканию на себе токов переходных процессов. Устройство предназначено для подавления индуктивных выбросов, которые появляются при переключении коммутационных полупроводников и способствует снижению величины нагрева обмоток трансформатора и силовых транзисторов.
В теории, существуют методики расчёта снабберных цепей. На практике - а не пошли бы они лесом, уж очень много различных параметров необходимо учитывать для получения корректного результата. К тому же достаточно велика вероятность того, что данная цепочка вообще не понадобится в транзисторно-трансформаторном хозяйстве.
Для проверки этого предчувствия следует к выходу ИПБ подключить нагрузку, обеспечивающую его работу при 10% мощности от максимальной, и поочерёдно ткнувшись пальцем в импульсный трансформатор и радиатор выходных транзисторов, убедиться, что температура данных элементов не превышает 30-40 градусов.
Если это так, то про снабберную цепочку забываем, если не повезло - начинаем юзать снаббер, начиная со значения ёмкости конденсатора С9 200пФ и постепенно повышая её до тех пор, пока не будет получен устойчивый положительный результат. Естественным делом данный конденсатор обязан быть высоковольтным.

Выходной выпрямитель особенностей не имеет, П-образные фильтры C5,L1,C9 и C6,L2,C11 необходимы для предотвращения попадания высокочастотных помех в нагрузку, электролиты С10 и С12 борются с сетевыми 50-ти герцовыми пульсациями. Дроссели L1 и L2 номиналом 10-20 мкГн, должны быть рассчитаны на максимальный ток нагрузки, и могут быть как покупными, так и самостоятельно намотанными на силовых ферритах.

Радиатор для ключевых транзисторов Т1, Т2 для схемы, приведённой на Рис.2, должен рассчитываться исходя мощности рассеивания 3-5Вт и в простейшем случае может представлять из себя алюминиевую или медную пластину площадью 40-50 см2.

При необходимости радикально увеличить мощность блока питания вплоть до 1000 Вт имеет смысл воспользоваться ещё одной расхожей схемой ИБП с использованием более мощных полевых транзисторов (Рис.3).

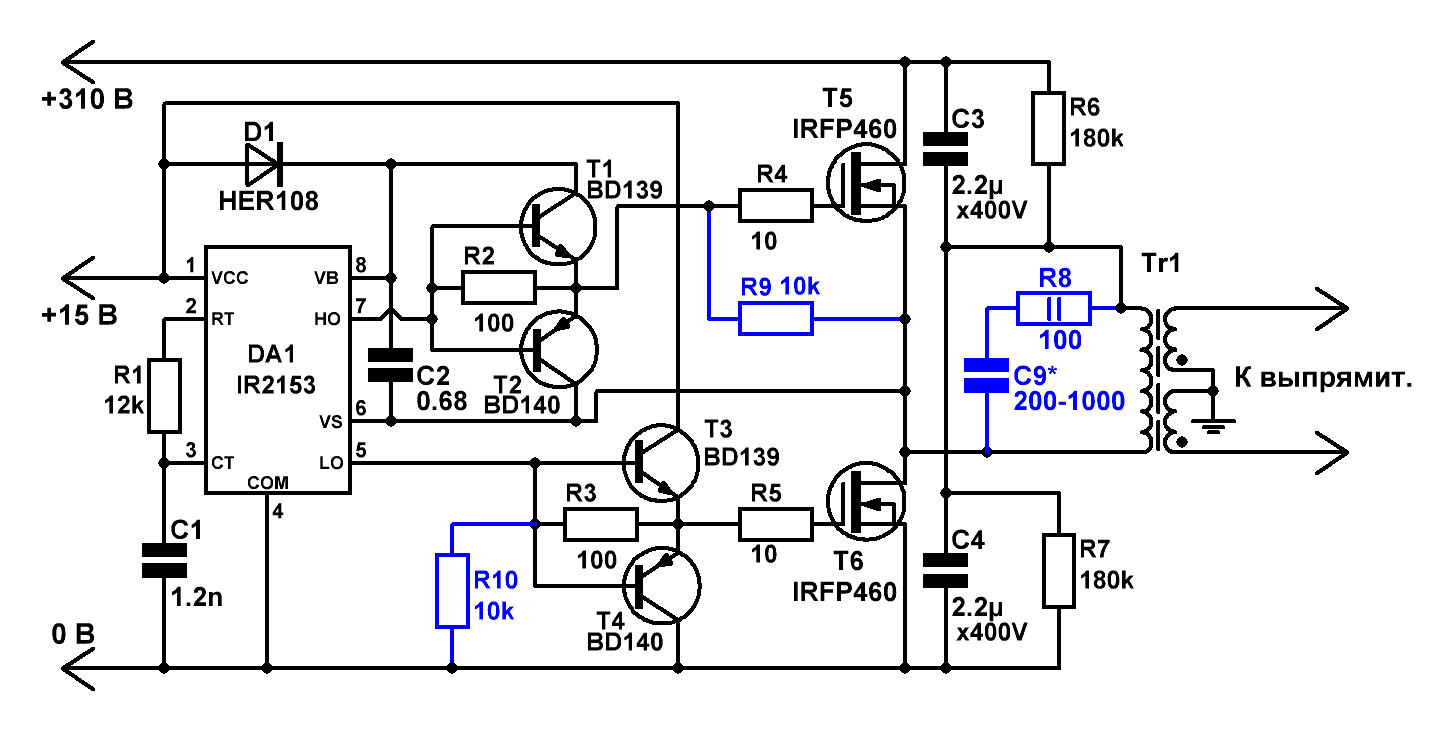

Мощный импульсный блок питания на микросхеме IR2153
Рис.3

Поскольку выходным драйверам IR2153 сложновато прокачать значительные ёмкости Сзи могучих полевиков, в схему добавлены двухтактные эмиттерные повторители на транзисторах Т1-Т4, во всём остальном схема повторяет свой менее мощный аналог, приведённый на Рис.2.
Значения ёмкостей конденсаторов С3, С4 приведены для мощности ИБП 500Вт, для 1000Вт их номиналы следует увеличить в 2 раза.
Пропорционально росту мощности ИПБ в соответствующее количество раз нужно увеличивать и размер радиатора полевых транзисторов.
Расчёт трансформатора произведём всё на той же странице - Ссылка на страницу.

Ну а на следующей странице с головой окунёмся в культработу над мощным лабораторным блоком питания с регулируемым выходным напряжением.
