Схема лабораторного импульсного блока питания на микросхеме IR2153
с регулировкой уровня выходного напряжения 1,5-50В (3А), устройством мягкого пуска и защитой от токовых перегрузок и КЗ.


Продолжим работу с картиной неизвестного художника «Девочка с персиками и импульсным блоком питания».
Ощущение свежести, молодости, радостно-спокойного настроения создаётся, прежде всего, когда мы рассматриваем девочку, которая, слегка вскинув брови и излучая тихий свет, ласково поглаживает металлический кожух лабораторного ИБП, расположившегося на белоснежной скатерти большого деревянного стола.
С удовольствием позируя художнику, сомкнув губы и пристально всматриваясь в нас, она задумалась о чем-то.

А задумалась она, скорее всего, о том, что импульсный блок питания и лабораторный блок питания - это несколько разные вещи, где-то даже, не вполне совместимые.
Профессиональный мощный лабораторный источник питания с регулируемым выходным напряжением - это здоровый и тяжёлый металлический ящик, с могучими силовыми 50-ти герцовыми трансформаторами, классическими аналоговыми стабилизаторами, и не подвластный ни современным схемотехническим изыскам, ни транспортировке посредством неокрепших девичьих рук.
Зато такую вещь не стыдно подключить к любой самой чувствительной схеме с обострённой реакцией на различные типы наводок по питающим цепям.

Так вот! Такие лабораторные БП мы на этой странице рассматривать не будем!
Для большинства радиолюбительских поделок сгодится и импульсный агрегат. О том, чтобы он не сильно плевался импульсными помехами, как в бытовую электросеть, так и в нагрузку - внимательно позаботимся в рамках данной передовицы.

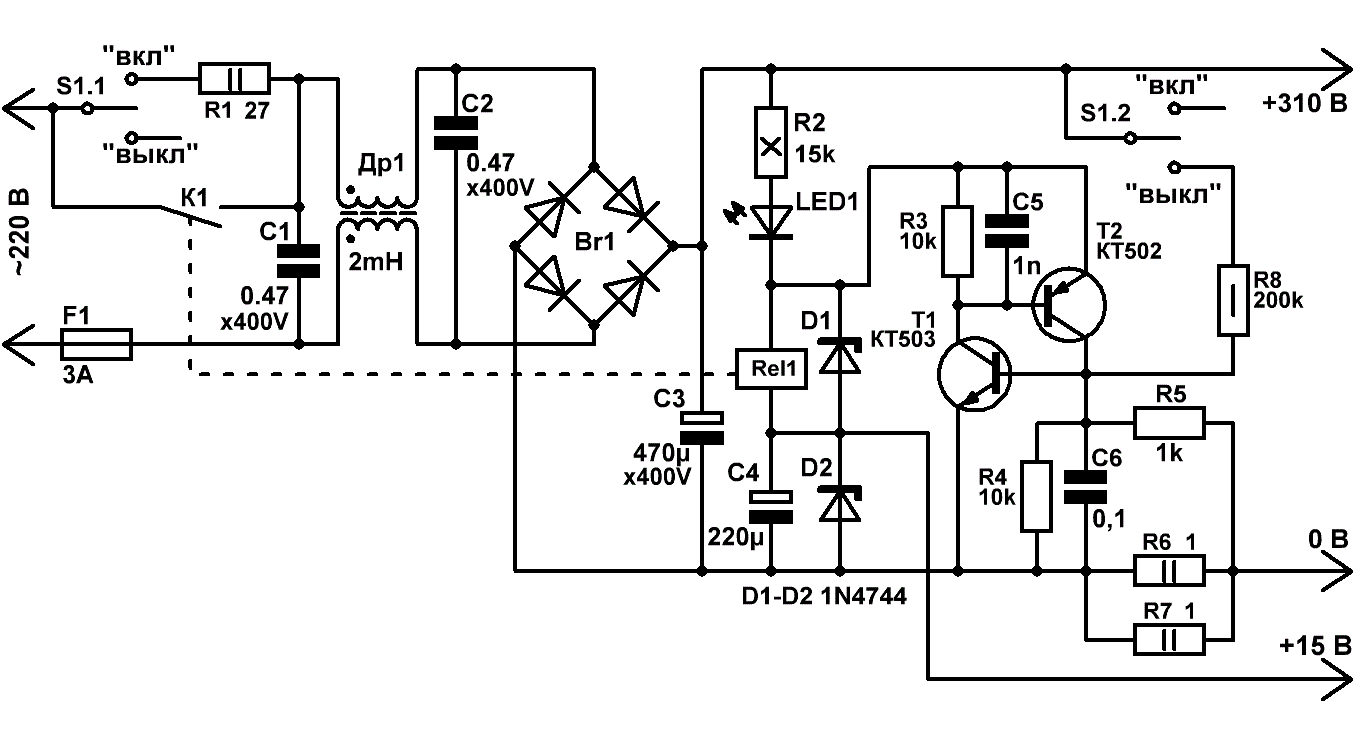

И, как водится, начнём с жизненно важной схемы (Рис.1), обеспечивающей плавный пуск ИБП и осуществляющей защиту всего устройства от токовых перегрузок и КЗ.
Плавный пуск и схема защиты импульсного блока питания
Рис.1

Обстоятельный «разбор полётов» данного узла мы провели на странице Ссылка на страницу, для желающих ознакомиться - добро пожаловать по ссылке.

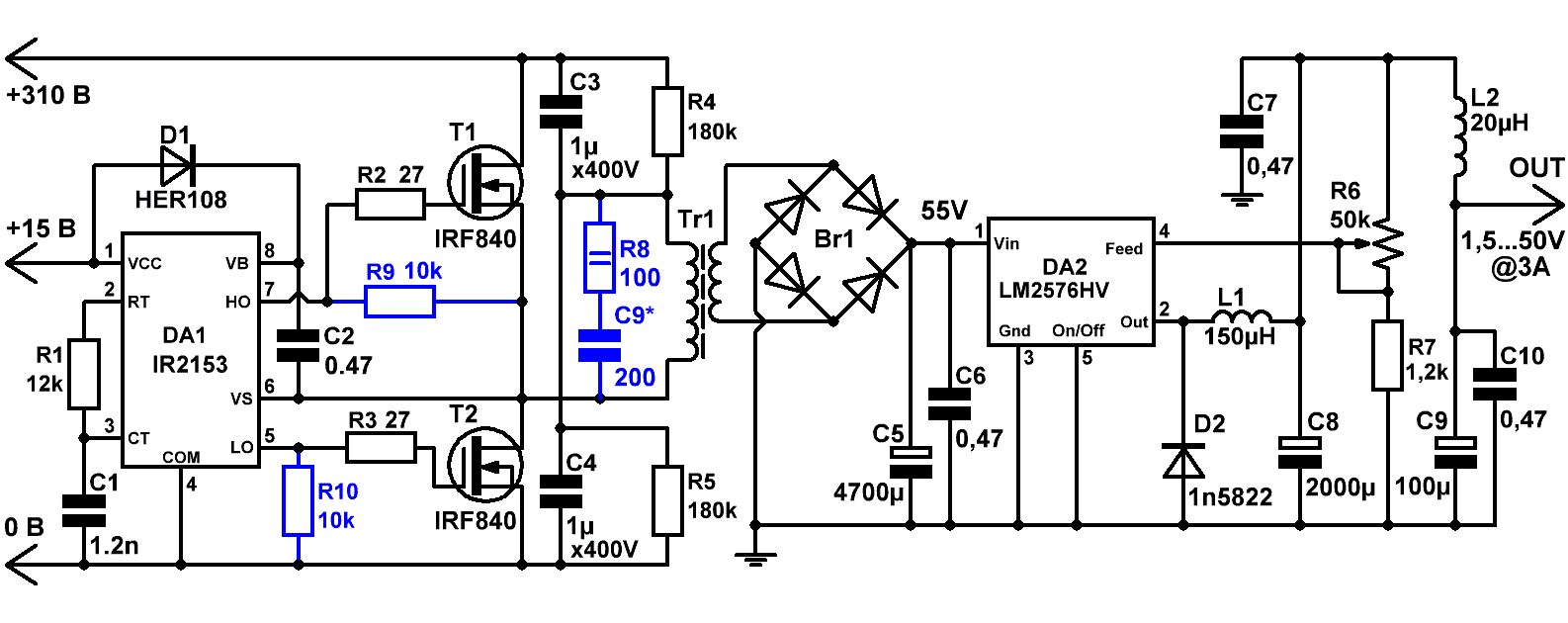

Далее приведём схему собственно импульсного понижающего преобразователя с регулируемым импульсным стабилизатором напряжения на борту.
Рис.2

Технические характеристики блока питания с импульсным стабилизатором напряжения:

Входное переменное напряжение 180...240 В,
Регулируемое выходное напряжение 1,5...50 В,
Выходной ток во всем диапазоне напряжений, не более 3 А,
Срабатывание защиты по выходному току 3 А,
Срабатывание защиты по входному току 1,5 А,
Уровень пульсаций выходного напряжения, не более 15 мВ.

По большому счёту, всё нарисованное на схеме (Рис.2) мы уже так же подробно обсудили на различных страницах сайта. Поэтому, чтобы не повторяться, приведу ссылки на эти материалы:

Основная часть импульсного блока питания, выполненная на DA1, T1, T2, Tr1, описана на прошлой странице   Ссылка на страницу.
Импульсный регулируемый стабилизатор напряжения на микросхеме LM2576HV-ADJ с картинками - на странице   Ссылка на страницу

Импульсный трансформатор намотан на низкочастотном ферритовом кольце EPCOS N87 с габаритной мощностью 265 Вт и размерами R 30,5×20,0×12,5.
Первичная обмотка содержит 63 витка обмоточного провода диаметром 0,7мм,
Вторичная - 23 витка провода диаметром 1,2мм.

Как правильно мотать эти обмотки, и что делать, если под рукой не оказалось сердечника приведённого типоразмера, опять же, подробно и, опять-таки, с картинками расписано на странице Ссылка на страницу

Поскольку устройство работает в импульсном режиме с достаточно высоким КПД, полупроводники не нуждаются в больших теплоотводах. В нашем случае, для рассевания тепла транзисторов Т1, Т2 достаточно теплоотвода суммарной площадью 100 см2. Такие же радиаторы вполне сгодятся и для выходного выпрямительного моста, и для интегрального стабилизатора DA2.

Если работа источника питания предполагается с нагрузками, не критичными к пульсациям выходного напряжения, вполне допустимо отпочковать от схемы (Рис.2) элементы L2, С9, С10. Уровень пульсаций выходного напряжения в этом случае возрастёт до величины 120-200 мВ.
