Расчёт растягивающих конденсаторов контура настройки.

Как загнать пределы перестройки конденсатора переменной ёмкости (КПЕ) в колеба-
тельном LC контуре в нужный диапазон изменения частоты.
Онлайн калькулятор ёмкостей конденсаторов растяжки.

«В процессе конструирования генераторов сигналов и задающих генераторов передатчиков радиолюбители часто сталкиваются с трудностями приобретения конденсатора переменной ёмкости с нужными пределами изменения ёмкости. Я предлагаю читателям простой способ расчёта ёмкостей дополнительных конденсаторов С1 и С2 (см. рисунок), включение которых в колебательный контур генератора позволяет получить нужный диапазон перестройки».

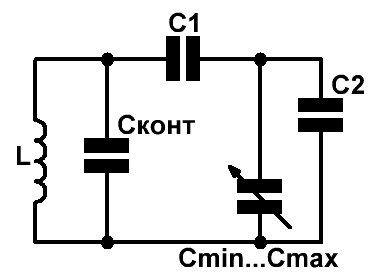

Схема КПЕ с растягивающими конденсаторами

Рис.1 Общая схема колебательного контура с растягивающими конденсаторами

Так начинается очень полезная статья, опубликованная в журнале Радио, 1992, №11, с.23, под авторством С. Бирюкова. Далее там приведены уравнения и довольно громоздкие итоговые формулы для расчёта величин растягивающих конденсаторов С1 и С2, а также практический пример расчёта контура с КПЕ.
Для желающих освоить теоретическую часть процесса порекомендую обратиться к статье в журнале, а для практиков приведу простую таблицу, позволяющую без излишнего напряга, калькулятора и деревянных счёт в режиме онлайн рассчитать значения искомых конденсаторов.
К тому же формулы уважаемого автора не учитывают ёмкости, обозначенной на Рис.1 - Сконт.
Тем не менее, эта ёмкость в реальном устройстве всегда присутствует и численно равна сумме: собственной ёмкости катушки индуктивности, общей ёмкости подключённых к ней радиоэлементов, а также ёмкости проводников печатного или какого-либо иного монтажа. И надо сильно постараться, чтобы величина этой суммарной ёмкости уложилась в десяток пикофарад. Даже при довольно продуманном монтаже значение Сконт, как правило, составляет 15...20 пФ.
Короче, для максимальной достоверности итогового результата - величину этой ёмкости учитывать необходимо!

КАЛЬКУЛЯТОР РАСЧЁТА РАСТЯГИВАЮЩИХ КОНДЕНСАТОРОВ LC-КОНТУРА.

   Минимальная частота перестройки Fмин (МГц)
   Максимальная частота перестройки Fмакс (МГц)
   Индуктивность катушки L (мкГн)
   Минимальная ёмкость КПЕ Cmin (пФ)
   Максимальная ёмкость КПЕ Cmax (пФ)
   Параллельная паразитная ёмкость контура Cконт (пФ)

   Ёмкость конденсатора С1 (пФ)
   Ёмкость конденсатора С2 (пФ)
   Минимальная ёмкость КПЕ с учётом С1, С2 (пФ)
   Максимальная ёмкость КПЕ с учётом С1, С2 (пФ)


Необходимо иметь в виду, что выбираемые значения исходных величин должны быть корректными. Например, это относится к частотам диапазона, который не должен быть чрезмерно широк для выбранного КПЕ. Важно следить за тем, чтобы посчитанный номинал ёмкости С1 был больше величины "максимальная ёмкость КПЕ с учётом С1, С2". Если это не так, то надо либо уменьшить индуктивность катушки, либо снизить ширину диапазона перестройки. Возможны иные варианты ограничений, в которых пользователь может разобраться самостоятельно, действуя методом проб и ошибок.

Ну а воспользовавшись простыми, как ситцевые трусы формулами для расчёта последовательно - параллельного соединения конденсаторов, можно решить обратную задачу и посмотреть, какой будет полоса перестройки контура при впаивании в схему конденсаторов из имеющегося у радиолюбителя ряда.

КАЛЬКУЛЯТОР ЧАСТОТ ПЕРЕСТРОЙКИ LC-КОНТУРА С РАСТЯГИВАЮЩИМИ КОНДЕНСАТОРАМИ.

   Индуктивность катушки L (мкГн)
   Минимальная ёмкость КПЕ Cmin (пФ)
   Максимальная ёмкость КПЕ Cmax (пФ)
   Параллельная паразитная ёмкость контура Cконт (пФ)
   Ёмкость конденсатора С1 (пФ)
   Ёмкость конденсатора С2 (пФ)

   Минимальная ёмкость КПЕ с учётом С1, С2 (пФ)
   Максимальная ёмкость КПЕ с учётом С1, С2 (пФ)
   Минимальная частота перестройки (МГц)
   Максимальная частота перестройки (МГц)


Данный калькулятор не подвержен влиянию вводимых данных и покажет корректный результат при любых значениях исходных величин.
