Источники тока на операционных усилителях.

Схемы генераторов тока, управляемых напряжением, на ОУ и выходными
каскадами на биполярных и полевых транзисторах.


Продолжаем наш тематический вечер, посвящённый схемотехническим исследованиям генераторов стабильного тока, источников тока и иже с ними - стабилизаторов тока.
В повестке дня сегодняшнего радиолюбительского заседания обозначены следующие мероприятия: викторина «Угадай радиодетальку», а также обсуждение схемы источника (генератора) тока, выполненного на интегральном операционном усилителе (ОУ в простонародье).

Базовые схемы генераторов тока на операционных усилителях мы бегло рассмотрели на предыдущей странице вместе с транзисторными источниками. Повторим пройденный материал.
Источники тока на операционных усилителях
Рис.1

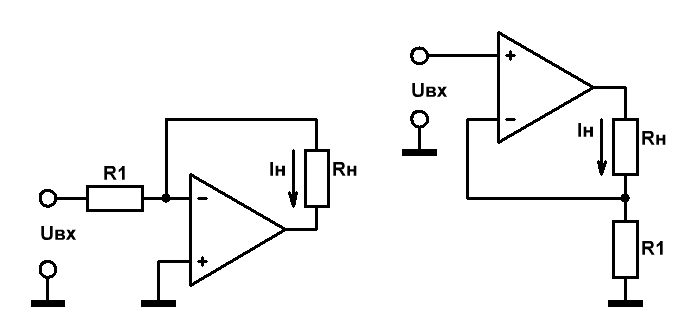

Генераторы тока, изображённые на Рис.1, (инвертирующий слева, неинвертирующий справа) - вполне себе работоспособные устройства, которые являются близкими аналогами идеальных источников тока, и практически лишены недостатков, присущих транзисторным схемам.
Ток через нагрузку с достаточно высокой точностью описывается формулой Iн≈ Uвх/R1.
При включении в качестве Rн конденсатора, приведённые схемы широким фронтом эксплуатируются в формирователях треугольного и пилообразного напряжений.
В отдельных случаях существенным недостатком источников тока, изображённых на Рис.1, является «плавающая», т.е. не подключённая никаким боком к земле или питанию нагрузка. К тому же, по большей части, операционный усилитель не может обеспечить значительных величин токов, поступающих в нагрузку.

Рассмотрим схемы источников тока на ОУ, не имеющих этих недостатков.
Как правило, для получения устойчивого положительного результата, к операционному усилителю присовокупляется дополнительный выходной каскад на биполярном или полевом транзисторе.
Источники тока на ОУ
Рис.2

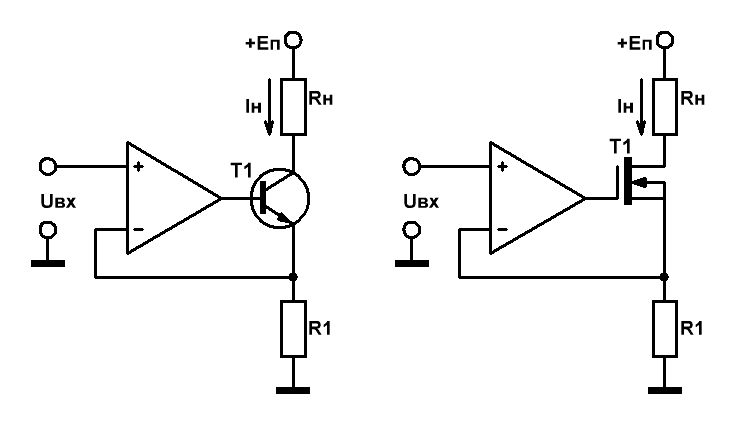

На Рис.2 приведены схемы генераторов тока на ОУ с выходными каскадами на биполярном, либо полевом транзисторе и нагрузкой, подключаемой к шине питания.
Пренебрегая входным током ОУ и конечным коэффициентом усиления транзистора, выходной ток составит всё ту же величину Iн≈ Uвх/R1.
На самом деле, коэффициент усиления биполярного транзистора имеет конечное значение, а полная формула тока нагрузки выглядит следующим образом Iн= Uвх×β/[R1(1+β)].
Это обуславливает некоторую нестабильность выходного тока при изменении сопротивления нагрузки за счёт проявления эффекта Эрли (эффект влияния напряжения между коллектором и базой на величину коэффициента передачи тока транзистора).
Проявления этой нестабильности можно уменьшить, если в качестве биполярного транзистора использовать составной транзистор, либо применяя полевой транзистор.
Особенность схем источников тока, показанных на Рис.2, состоит в том, что нагрузка подключается к шине питания.
Источники тока на ОУ
Рис.3

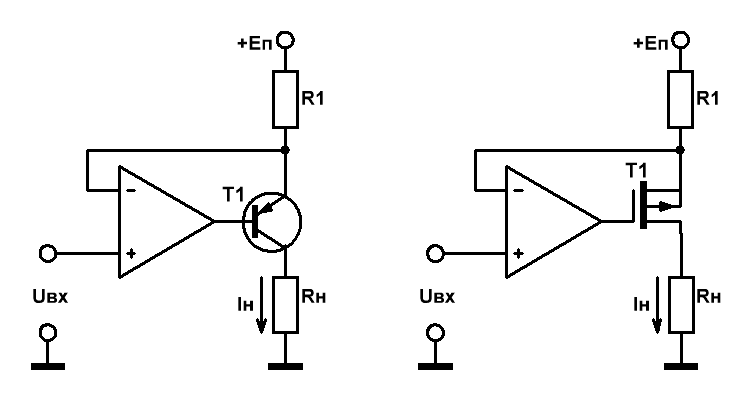

На Рис.3 приведены источники тока с заземлённой нагрузкой.
Выходной ток здесь описывается уже несколько другой формулой: Iн≈ (Еп-Uвх)/R1.
Подобная зависимость выходного тока от управляющего напряжения не всегда удобна в практических разработках, поэтому для устранения этого недостатка к схеме можно присовокупить дополнительный преобразователь уровня.
Источник тока на операционном усилителе
Рис.4

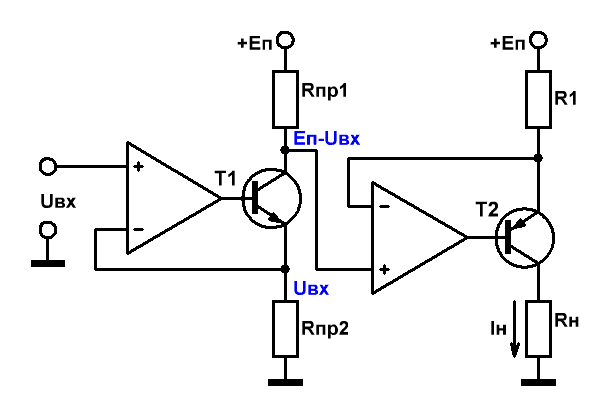

Здесь первый операционник с транзистором n-p-n структуры служит для преобразования уровня входного управляющего напряжения Uвх в значение Eп-Uвх.
Rпр1 и Rпр2, как правило, выбираются одного номинала, величина которого рассчитывается, исходя из входного сопротивления второго ОУ, а также из соображений приемлемого быстродействия при работе источника тока в динамическом режиме (т.е. при подаче на вход импульсного сигнала управления).
Ну и ясен шпунтубель, что всё наше усердие было направлено на получение удобной зависимости Iн≈ Uвх/R1, а для повышения выходного сопротивления источника тока вместо простого биполярного выходного транзистора следует включить составной или полевой транзистор.
