Что такое КСВ и чем его закусывать?

Коэффициент стоячей волны, его влияние на потери в линиях приёма и передачи. Онлайн калькулятор для расчёта КСВ при комплексном характере нагрузки

Так или иначе, любой индивид, интересующийся техникой радиосвязи, рано или поздно, сталкивается с лаконичным термином «КСВ». При этом, если даже ёжику понятно, что значение КСВ должно быть как можно меньше, то какова физическая сущность этого параметра, а также степень его влияния на уровень потерь энергии в линии ясно далеко не всегда и не каждому.

Начнём с торжественного, но малопонятного определения из википедии:
«Коэффициент стоячей волны (КСВ, от англ. standing wave ratio, SWR) – это отношение наибольшего значения амплитуды напряжённости электрического или магнитного поля стоячей волны в линии передачи к наименьшему».

Для мало-мальского понимания вышесказанного, давайте представим линию передачи, состоящую из источника сигнала (генератора, передатчика и т.д.), фидера (кабеля, соединяющего источник с антенной) и, собственно говоря, самой антенны.
Фанатично вдаваться в глубину процесса – дело долгое и нудное, поэтому поверим на слово специалистам-теоретикам: при несовпадении входных/выходных сопротивлений всех перечисленных устройств, часть энергии генератора отражается от нагрузки и в виде отражённой волны возвращается обратно в линию.
Таким образом, в результате сложения (по-умному интерференции) падающей и отражённой волн возникает стоячая волна, проявляющаяся в виде периодического изменения амплитуды напряжённости электрического и магнитного полей вдоль направления распространения сигнала в линии передачи.


Рис.1 Напряжённости электрического и магнитного полей в линии

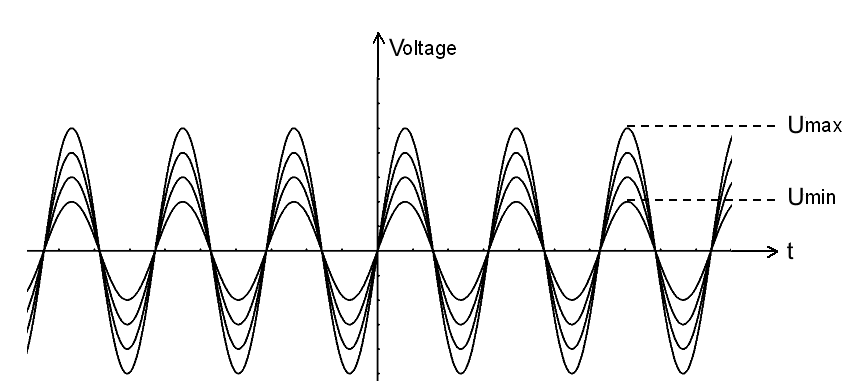

На рисунке показаны эпюры напряжения в линии в различные моменты времени.
Налицо колебательный процесс изменения амплитуды, связанный с тесным взаимодействием входного сигнала постоянной амплитуды с сигналом, отражённым от несогласованной нагрузки и имеющим ту же самую частоту, но сдвинутым по отношению к входному по фазе.
К частоте этого колебательного процесса отнесёмся индифферентно, а вот размах изменения амплитуды как раз и определяет параметр коэффициента стоячей волны.
Формула здесь очень простая:

КСВ = U_max/U_min,   где
U_max = U_ген+ U_отр,
U_min = U_ген – U_отр

Величина, обратная КСВ, называется КБВ (коэффициент бегущей волны):
КБВ = 1/КСВ

Рассмотрим две крайние ситуации:

1. Umin=0, соответственно КСВ=∞ – волна чисто "стоячая", переноса энергии нет. На практике возникает в ситуациях КЗ или обрыва в цепи нагрузки.

2. Umin=Umax, КСВ=1, волна чисто "бегущая", отражений нет, вся энергия от источника попадает в нагрузку – можно получить только на резистивной нагрузке, либо идеально согласованных элементах в линии передачи.

А как нам нужно расстараться, чтобы правильно согласовать компоненты связной аппаратуры?
Ответ не сложен – уравнять все входные/выходные импедансы устройств, входящих в приёмо-передающий тракт.

Волновое сопротивление коаксиального кабеля (как правило, 50 либо 75 Ом) – это величина, зависящая от соотношения диаметров внутреннего и внешнего проводников, и довольно точно соответствует величине, которую указывает производитель.

Входной/выходной импеданс приёмника или передатчика не слишком сложными схемотехническими ухищрениями выводится на уровень сопротивления кабеля, соединяющего радиостанцию с антенной.

Остаётся самое ничего – согласовать антенну со всем остальным хозяйством для минимизации величины коэффициента стоячей волны.
Можно, конечно, сделать страшное лицо и гавкнуть в её сторону: Не гони обратную волну, падла!
Но это вряд ли... Не услышит... Она ж металлическая.

Короче, обсуждать тему проектирования и согласования приёмо-передающих антенн мы в рамках этой статьи не станем. Для этого есть достаточное количество умных и толстых книг, в которых без матерных излишеств и фонетических шероховатостей даны ответы на все касающиеся антенн головоломки.

А нам итак, всё понятно – необходимо стремиться к минимуму значения КСВ.
Если кто не догадался, глядя на формулу, или непринуждённо обошёл её вниманием – меньше единицы нам ужать этот параметр не удастся, как лбом не бейся ты о стенку. Поэтому наша глобальная цель – КСВ=1.

Ну, а если встал вопрос о том, какое отклонение КСВ от единицы можно считать приемлемым для наших радиолюбительских целей, следует припасть к формуле, позволяющей оценить потери мощности рассеивания за счёт неидеальности согласования входных/выходных сопротивлений устройств:

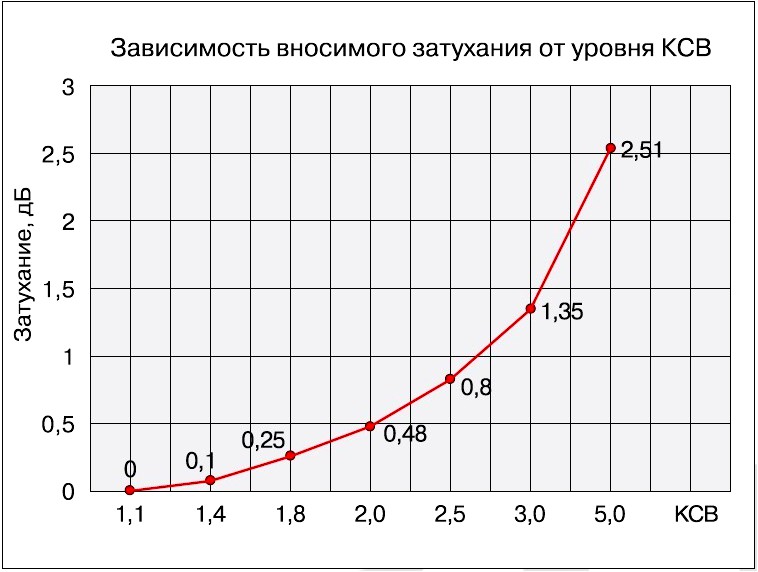

А слегка поднатужившись на сетевой полянке, пытливый ум отыщет и знаний золотую жилу в виде симпатичной таблички, представляющей из себя графическое выражение данной формулы.



Как можно увидеть, при относительно невысоких подводимых мощностях, потери из-за неединичного КСВ – не так уж и катастрофичны.
Даже при КСВ=5 потери эти составят 2,51дБ (или 44% от поступающей мощности), т. е. 56% всё-таки выскользнет из кабеля и будет доступно для излучения полотном антенны.
А при КСВ=2, вообще получается 0,48дб (или 11%) потерь.

А куда девается энергия потерь?
Бегает по фидеру, и чем больше КСВ, тем большая часть энергии идёт на "обогрев" кабеля. Поэтому при значительных выходных мощностях и высоком КСВ возникает опасность теплового повреждения кабеля.

На практике при проектировании радиопередающих устройств следует исходить из максимальной величины КСВ, не превышающей 2.
Вот что пишет в журнале Радиомир КВ-УКВ 12/2001, с.32-34 автор статьи "ПPOCTO ОБ АНТЕННАХ, ИЛИ ИЗМЕРЯЕМ КСВ" В. Башкатов:

«При КСВ=2, напряжение в максимуме стоячей волны всего лишь на 30% превышает то, что мы наблюдаем при КСВ=1.
Такое превышение, как правило, не опасно для широкополосных транзисторных усилителей мощности, даже если этот максимум напряжения окажется непосредственно в месте подключения фидера. Да и возрастание напряжения на элементах выходного каскада из-за его недогрузки ещё не будет катастрофическим.
Во всяком случае, для аппаратуры заводского изготовления с транзисторными выходными каскадами КСВ=2 устанавливается предельным, при котором гарантируется ее работоспособность».

А чему равен КСВ (SWR) в зависимости от сопротивлений источника и нагрузки?
В линии передачи с волновым сопротивлением ρ, нагруженной на чисто активную (резистивную) нагрузку с сопротивлением R, при R > ρ: КСВ = R/ρ, а при R < ρ: КСВ = ρ/R.
Если же нагрузка комплексная (то есть состоящая из последовательно соединённых активнного и реактивного сопротивлений), то Z = R + jX, а формула для расчёта КСВ приобретает следующий вид:

где k – коэффициент отражения, R – активное сопротивление нагрузки, X – реактивное сопротивление нагрузки, ρ – волновое сопротивление кабеля (50 Ом, 75 Ом и т. д.).

Поскольку формула, приведённая выше, получилась несколько сложнее, чем хотелось бы, то сдобрим материал калькулятором по расчёту КСВ для комплексной нагрузки, подключённой к кабелю с заданным волновым сопротивлением.

Онлайн калькулятор расчёта КСВ при комплексной нагрузке

Активное сопротивление нагрузки, R (Ом)
Реактивное сопротивление нагрузки, X (Ом)
Волновое сопротивление кабеля, ρ (Ом)
КСВ

Ну и напоследок:
КСВ обозначает лишь степень согласования радиостанции с фидером и антенной и никоим образом не указывает ни на эффективность антенны, ни на её частотные характеристики.
Наилучшим КСВ, равным 1 в широчайшей полосе частот, обладает линия с подключённым к кабелю 50-ти омным резистором. А кому придёт в голову использовать резистор в качестве антенны? Разве что отбившемуся от стаи, ярому фанату антеннки mini-whip.

На следующей странице рассмотрим простое, но весьма красивое решение вопроса измерения КСВ – мостовой КСВ-метр.

Дальше
