Описание и руководство по применению ИМС LM3914, LM3915 и LM3916

Десятиуровневые индикаторы постоянного и переменного напряжений.
Характеристики, схемы включения, области применения, онлайн расчёт элементов.

Микросхемы LM3914, LM3915 и LM3916 производства компании National Semiconductors позволяют проектировать светодиодные индикаторы уровней постоянного и переменного напряжений с различными характеристиками – соответственно: линейной, логарифмической и специальной для контроля уровня аудиосигнала.
Области применения ИМС достаточно широки: от индикаторов уровня зарядки аккумуляторов и батарей, до контроля выходной мощности усилителей звука, а по большому счёту – любые задачи, где использование стрелочных индикаторов по каким-то причинам является нежелательным.
Микросхемы имеют абсолютно одинаковую внутреннюю начинку, идентичную цоколёвку и отличаются лишь номиналами резисторов внутреннего делителя.

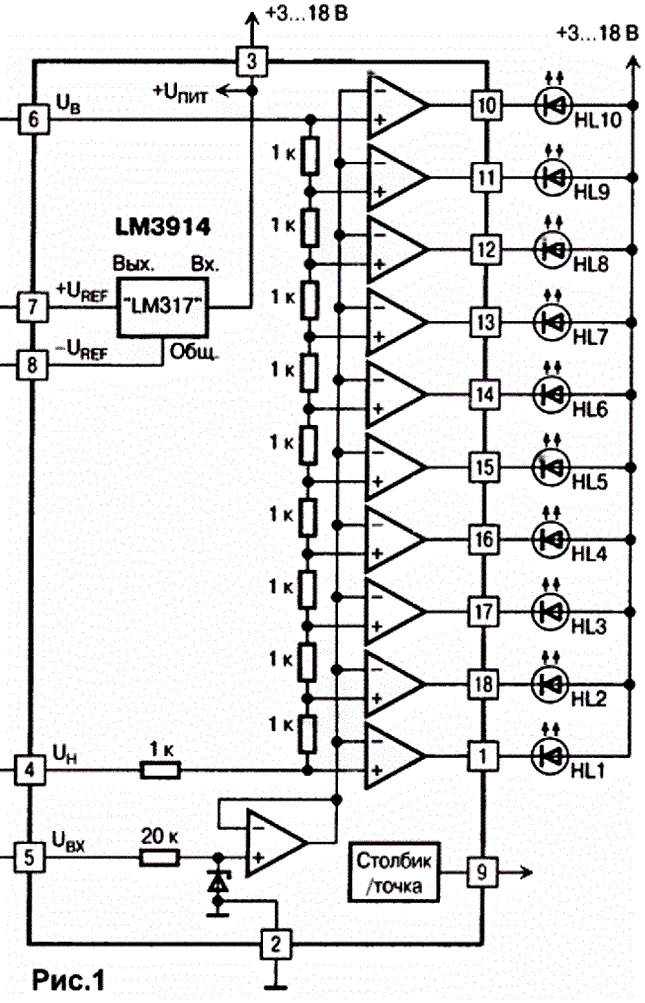

Рассмотрим блок-схему LM3914 (Рис.1).

Структурная схема микросхемы LM3914 Назначение выводов LM3914:

1, 10…18 – выходы;
2 – минус питания;
3 – плюс источника питания (3...18В);
4 – напряжение на этом выводе опре- деляет нижний уровень индикации;
5 – вывод для входного сигнала;
6 – напряжение на этом выводе опре- деляет верхний уровень индикации;
7, 8 – выводы для регулировки тока светодиодов;
9 – управление режимом индикации («точка» или «столбик»).

Особенностью ИМС LM3914...LM3916 является то, что значение выходных токов задаётся при помощи внешнего резистора и является одинаковым для всех выходов формирователя, независимо от уровней прямых падений напряжений на светодиодах.

Основу микросхем LM3914...LM3916 составляют десять компараторов, на инверсные входы которых через буферный ОУ подаётся входной сигнал, а прямые входы подключены к отводам резистивного делителя напряжения. Выходы компараторов являются генераторами тока, что позволяет подключать светодиоды без ограничительных резисторов.

Индикация может производиться как одним светодиодом (режим «точка»), так и линейкой из светящихся светодиодов, высота которой пропорциональна уровню входного сигнала (режим «столбик»).
«Цена деления» индикатора, т. е. величина прироста входного напряжения, вызывающая включение очередного светодиода, составляет 1/10 от разности напряжений Uв (6 вывод) – Uн (4 вывод).

Некоторые наиболее существенные характеристики ИМС:

  • Напряжение источника питания – +3...20В;
  • Типовое потребление тока при выключенных светодиодах – 2,4мА при Еп=5В и 6,1мА при Еп=20В;
  • Типовой входной ток по выводу 5 – 5нА (обеспечивает величину входного сопротивления на уровне десятков мегаом);
  • Типовая крутизна передаточной характеристики компараторов при Iсв = 10мА – 8мА/мВ;
  • Максимальная рассеиваемая мощность микросхемы не должна превышать – 1365 мВт;
  • Максимальный входной сигнал, не приводящий к порче ИМС – ±35В.


  • На Рис.2 приведена более привычная для восприятия электрическая схема LM3914.

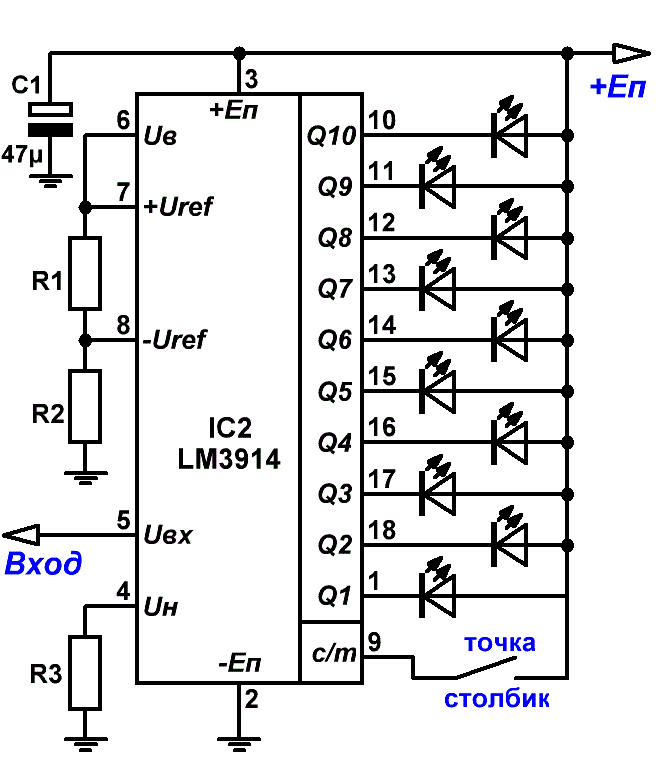

    Типовая схема включения LM3914, LM3915 и LM3916
    Переключение между режимами «точка» и «столбик» производится управлением по выводу 9. При подключении этого вывода к плюсу источника питания реализуется режим «столбик», если же вывод оставить свободным или подключить к общему проводу – «точка».

    Номинал резистора R1 согласно datasheet-ам рассчитывается исходя из формул:
    R1(кОм) = 12,5/ Iled(мА) – для LM3914 и
    R1(кОм) = 27,5/[2,2*Iled(мА) +Uref]
    – для LM3915 и LM3916.

    Номинал резистора R2 – по формуле:
    R2 ≈ R1*(+Uref/1,25 - 1).
    Из этой формулы следует, что минимальное значение, которое может принимать +Uref , составляет величину 1,25 В. В этом случае R2 равно 0, т. е. 8 вывод ИМС следует заземлить.

    Рис.2 Типовая схема включения LM3914, LM3915 и LM3916

    Поскольку вывод +Uref у нас подключён к Uв (т. е. к верхней части резистивного делителя), то уровень постоянного напряжения на нём определяет напряжение включения последнего компаратора, а соответственно и входное напряжение, при котором начинает светиться верхний по шкале светодиод.

    Момент же включения нижнего светодиода зависит от величины напряжения на выводе Uн. Если этот вывод заземлить, то порог его зажигания будет соответствовать уровню входного сигнала +Uref / 10.
    В общем случае эта величина для LM3914 составляет: Uпор = Uн + (+Uref - Uн) / 10.
    Напряжение на вывод Uн можно подавать от внешнего источника, но проще это сделать посредством включения резистора R3. Номинал этого резистора для LM3914 и LM3916 (исходя из заданной величины Uн) можно рассчитать по формуле: R3(кОм) ≈ 10*Uн / (+Uref - Uн),
    для LM3915 – по формуле: R3(кОм) ≈ 22,6*Uн / (+Uref - Uн).
    Поскольку компараторы, входящие в состав LM3914...3916, обладают не самым высоким параметром крутизны преобразования, то для минимизации эффекта плавного переключения светодиодов из одного состояния в другое не следует выбирать величину верхнего уровня индицируемого напряжения Uв менее минимального выходного напряжения встроенного стабилизатора – 1,25 В. Хотя это и можно сделать, включением между выводами 6 и 7 микросхемы резистора соответствующего номинала.

    Сдобрим пройденный материал онлайн калькулятором. Uв ≥ 1.25В, Uн < Uв.

    РАСЧЁТ ВНЕШНИХ ЭЛЕМЕНТОВ LM3914, LM3915 и LM3916

       Микросхема
       Нижний уровень индицируемого напряжения Uн (В)
       Верхний уровень индицируемого напряжения Uв (В)
       Ток свечения светодиодов (мА)

       Сопротивление резистора R1 (кОм)
       Сопротивление резистора R2 (кОм)
       Сопротивление резистора R3 (кОм)
       Напряжение, при котором зажигается первый светодиод (В)
       Напряжение, при котором зажигается последний светодиод (В)


    А на следующей странице рассмотрим примеры применения микросхем LM3914...LM3916 в виде нескольких схем: индикатора уровня заряда аккумуляторов или батарей питания, индикатора уровня аудиосигнала, а также универсального экономичного индикатора, позволяющего оценивать уровни напряжений как постоянного, так и переменного токов для широкого перечня практических задач.
