Полупроводниковые однофазные выпрямители блоков питания.

Классификация, свойства, схемы, онлайн калькулятор.
Расчёт ёмкости сглаживающего конденсатора.

«- Почему пульт не работает?
  - Я, конечно, не электрик, но, по-моему, пульт не работает, потому что телевизора нет».

- А для чего нам ещё "нахрен не упал" профессиональный электрик?
- Для чего? Да много для чего! Например, для того, чтобы быть в курсе, что без источника питания, а точнее без преобразователя сетевого переменного напряжения в постоянное, не обходится ни одно электронное устройство.
- А электрик?
- Электрик, электрик... Что электрик?... «Электрик Сидоров упал со столба и вежливо выругался...»

Итак, приступим.
Выпрямитель - это электротехническое устройство, предназначенное для преобразования переменного напряжения в постоянное.
Выпрямитель содержит трансформатор,
необходимый для преобразования напряжения сети Uc до величины U2, определяемой требованиями нагрузки;
вентильную группу (в нашем случае диодную), которая обеспечивает одностороннее протекание тока в цепи нагрузки;
фильтр, передающий на выход схемы постоянную составляющую напряжения и сглаживающий пульсации напряжения.

Расчёт трансформатора - штука громоздкая, в рамках этой статьи рассматриваться не будет, поэтому сразу перейдём к основным и наиболее распространённым схемам выпрямителей блоков питания радиоэлектронной аппаратуры.
В процессе повествования давайте сделаем допущение, что под величинами переменных напряжений и токов в цепях выпрямителей мы будем подразумевать их действующие (эффективные) значения:
Uдейств = Uампл/√2 и Iдейств = Iампл/√2.
Именно такие значения приводятся в паспортных характеристиках обмоток трансформаторов, да и большинство измерительных приборов отображают - не что иное, как аккурат эффективные значения сигналов переменного тока.

Однополупериодный выпрямитель.

Выпрямители блоков питания Выпрямители блоков питания
Рис.1

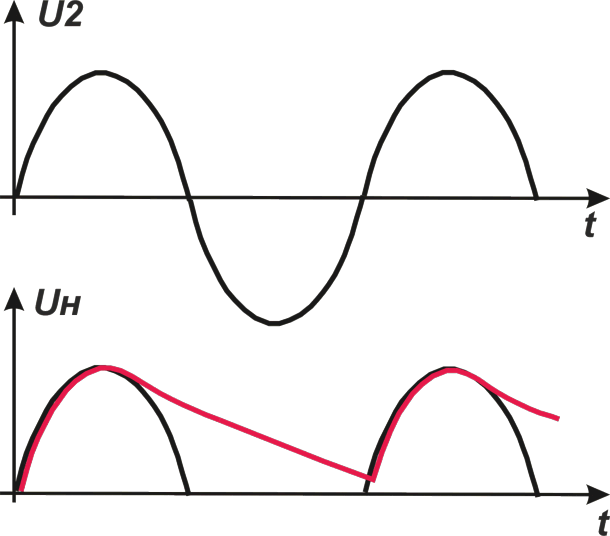

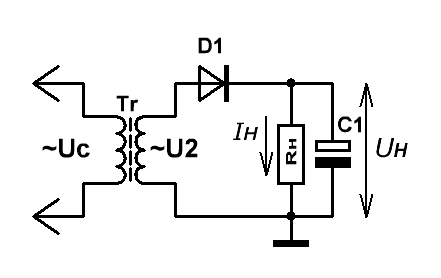

На Рис.1 приведена однофазная однополупериодная схема выпрямления, а также осциллограммы напряжений в различных точках (чёрным цветом - напряжение на нагрузке при отсутствии сглаживающего конденсатора С1, красным - с конденсатором).
В данном типе выпрямителя напряжение с вторичной обмотки трансформатора поступает в нагрузку через диод только в положительные полупериоды переменного напряжения. В отрицательные полупериоды полупроводник закрыт, и напряжение в нагрузку подаётся только с заряженного в предыдущий полупериод конденсатора.
Однополупериодная схема выпрямителя применяется крайне редко и только для питания цепей с низким током потребления ввиду высокого уровня пульсаций выпрямленного напряжения, низкого КПД, и неэффективного использования габаритной мощности трансформатора.

Здесь обмотка трансформатора должна обеспечивать величину тока, равную удвоенному значению максимального тока в нагрузке Iобм = 2×Iнагр  и напряжение холостого хода ~U2 ≈ 0,75×Uн.
При выборе диода D1 для данного типа схем, следует придерживаться следующих его параметров:
Uобр > 3,14×Uн   и   Iмакс > 3,14×Iн.

Едем дальше.
Двухполупериодный выпрямитель с нулевой точкой.

Выпрямители блоков питания Выпрямители блоков питания
Рис.2

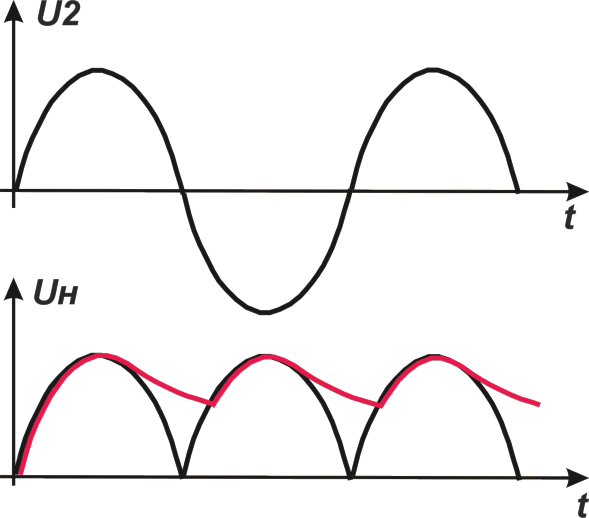

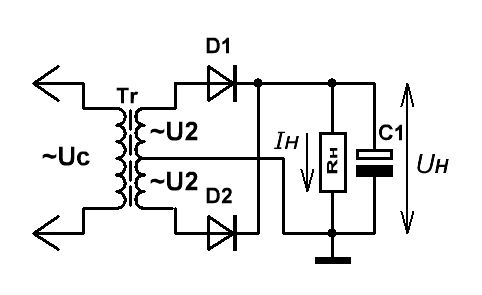

Схема, приведённая на Рис.2, является объединением двух противофазных однополупериодных выпрямителей, подключённых к общей нагрузке. В одном полупериоде переменного напряжения ток в нагрузку поступает с верхней половины вторичной обмотки через открытый диод D1, в другом полупериоде - с нижней, через второй открытый диод D2.
Как и любая двухполупериодная, эта схема выпрямителя имеет в 2 раза меньший уровень пульсации по сравнению с однополупериодной схемой. К недостаткам следует отнести более сложную конструкцию трансформатора и такое же, как в однополупериодной схеме - нерациональное использование трансформаторной меди и стали.

Каждая из обмоток трансформатора должна обеспечивать величину тока, равную значению максимального тока в нагрузке Iобм = Iнагр  и напряжение холостого хода ~U2 ≈ 0,75×Uн.
Полупроводниковые диоды D1 и D2 должны обладать следующими параметрами:
Uобр > 3,14×Uн   и   Iмакс > 1,57×Iн.

И наконец, классика жанра -
Мостовые схемы двухполупериодных выпрямителей.

Выпрямители блоков питания Выпрямители блоков питания
Рис.3

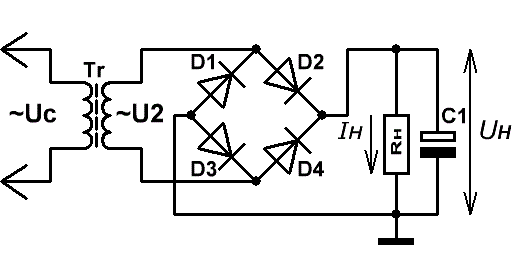

На Рис.3 слева изображена схема однополярного двухполупериодного мостового выпрямителя с использованием одной обмотки трансформатора. Графики напряжений на входе и выходе выпрямителя аналогичны осциллограммам, изображённым на Рис.2.
Во время положительного полупериода переменного напряжения ток протекает через цепь, образованную D2 и D3, во время отрицательного - через цепь D1 и D4. В обоих случаях направление тока, протекающего через нагрузку, одинаково.

Если сравнивать данную схему с предыдущей схемой выпрямителя с нулевой точкой, то мостовая имеет более простую конструкцию трансформатора при таком же уровне пульсаций, менее жёсткие требования к обратному напряжению диодов, а главное - более рациональное использование трансформатора и возможность уменьшения его габаритной мощности.
К недостаткам следует отнести необходимость увеличения числа диодов, что приводит к повышенным тепловым потерям за счёт большего падения напряжения в выпрямителе.

Обмотка трансформатора должна обеспечивать величину тока, равную Iобм = 1,41×Iнагр  и напряжение холостого хода ~U2 ≈ 0,75×Uн.
Полупроводниковые диоды следует выбирать исходя из следующих соображений:
Uобр > 1,57×Uн   и   Iмакс > 1,57×Iн.

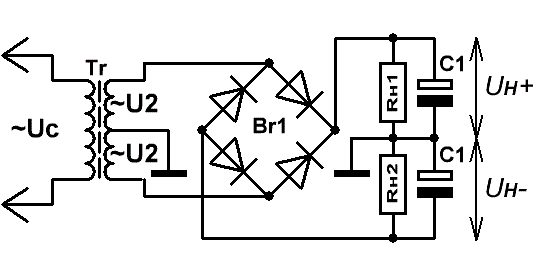

При наличии у трансформатора двух одинаковых вторичных обмоток, или одной с отводом от середины выводом, однополярная схема преобразуется в схему двуполярного выпрямителя со средней точкой (Рис.3 справа).
Естественным образом, диоды в двуполярном исполнении должны выбираться исходя из двойных значений Uобр и Iмакс по отношению к однополярной схеме.

Значения Uобр и Iмакс приведены исходя из величин наибольшего (амплитудного) значения обратного напряжения, приложенного к одному диоду, и наибольшего (амплитудного) значения тока через один диод при отсутствии сглаживающих фильтров на выходе.

Конденсатор С1 во всех схемах - это простейший фильтр, выделяющий постоянную составляющую напряжения и сглаживающий пульсации напряжения в нагрузке.
Для выпрямителей, не содержащих стабилизатор, его ёмкость рассчитывается по формулам:
С1 = 6400×Iн/(Uн×Кп) для однополупериодных выпрямителей и
С1 = 3200×Iн/(Uн×Кп) - для двухполупериодных,
где Кп - это коэффициент пульсаций, численно равный отношению амплитудного значения пульсирующего напряжения к его постоянной составляющей.
Для стабилизированных источников питания ёмкость С1 можно уменьшить в 5-10 раз.

«Коэффициент пульсаций выбирают самостоятельно в зависимости от предполагаемой нагрузки, допускающей питание постоянным током вполне определённой "чистоты":
10-3... 10-2   (0,1-1%) - малогабаритные транзисторные радиоприёмники и магнитофоны,
10-4... 10-3   (0,01-0,1%) - усилители радио и промежуточной частоты,
10-5... 10-4   (0,001-0,01%) - предварительные каскады усилителей звуковой частоты и микрофонных усилителей.» - авторитетно учит нас печатное издание.

Ну и под занавес приведём незамысловатую онлайн таблицу.

КАЛЬКУЛЯТОР РАСЧЁТА ВЫПРЯМИТЕЛЯ ДЛЯ БЛОКА ПИТАНИЯ.

   Выбор схемы выпрямителя
   Переменное входное напряжение U2 (В)
   Максимальный ток нагрузки Iн (А)
   Пульсации выходного напряжения (%)

   Выходное напряжение Uн на холостом ходу (В)
   Выходное напряжение Uн при максимальном токе (В)
   Параметр диодов - максимальный прямой ток (А)
   Параметр диодов - максимальное обратное напряжение (В)
   Ёмкость конденсатора С1 (МкФ)


А на следующей странице рассмотрим сглаживающие фильтры силовых выпрямителей, не только ёмкостные, но и индуктивные, а также активные фильтры на биполярных транзисторах.
