Сглаживающие фильтры выпрямителей блоков питания

Ёмкостные, индуктивно-ёмкостные, активные сглаживающие
фильтры. Схемы, свойства, онлайн калькулятор

Потолковали мы основательно на предыдущей странице про разные виды диодных выпрямителей, перебросились парой фраз на тему простейших ёмкостных фильтров, а вопрос достижения параметра коэффициента пульсаций Кп   в пределах 10-5...10-4 так и повис в воздухе – уж очень немалым получается номинал ёмкости сглаживающего конденсатора.

Коэффициент пульсаций выпрямленного напряжения Кп является важнейшим параметром выпрямителя. Его численное значение равно отношению амплитудного значения пульсирующего напряжения к его постоянной составляющей.
Напомню выдержку из печатного издания, приведённую на предыдущей странице:
«Коэффициент пульсаций выбирают самостоятельно в зависимости от предполагаемой нагрузки, допускающей питание постоянным током определённой "чистоты":
10-3...10-2 (0,1-1%) – транзисторные радиоприёмники и магнитофоны,
10-4...10-3 (0,01-0,1%) – усилители радио и промежуточной частоты,
10-5...10-4 (0,001-0,01%) – предварительные каскады усилителей звуковой частоты и микрофонных усилителей.»

Помимо этого в характеристиках выпрямителей может использоваться и понятие коэффициента фильтрации (коэффициента сглаживания).
Коэффициент фильтрации, он же коэффициент сглаживания - величина, численно равная отношению коэффициента пульсаций на входе фильтра к коэффициенту пульсаций на выходе фильтра Кс = Кп-вхп-вых .
Для многозвенных фильтров коэффициент фильтрации равен произведению коэффициентов фильтрации отдельных звеньев.

В слаботочных цепях вопрос снижения пульсаций решается легко и кардинально - применением интегральных стабилизаторов. Параметр подавления пульсаций (Ripple Rejection) у подобных массовых ИМС составляет не менее 50дБ (в 360раз по напряжению), что при высокой "чистоте" выходного напряжения позволяет уменьшить ёмкости электролитов в 5-10 раз.

Если же у разработчика нет возможности (либо желания) включать в состав устройства стабилизаторы напряжения, то реальным подспорьем окажутся индуктивно-ёмкостные или активные сглаживающие фильтры.

Начнём с фильтров, выполненных из индуктивных элементов – дросселей и из ёмкостных элементов – конденсаторов.
Индуктивно-ёмкостные  LC сглаживающие фильтры

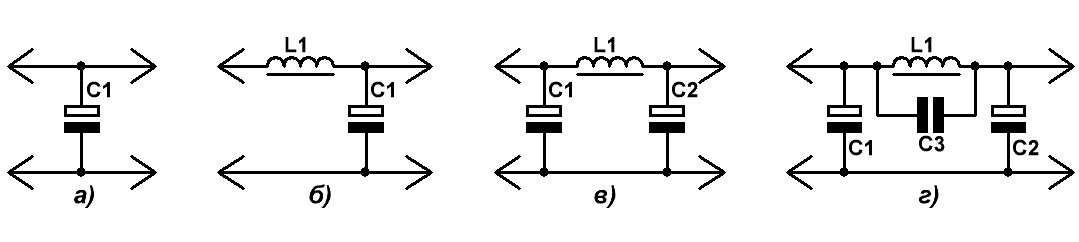

Рис.1 Ёмкостные и индуктивно-ёмкостные LC сглаживающие фильтры

На Рис.1а приведена схема простейшего ёмкостного сглаживающего фильтра. Принцип действия заключается в накоплении электрической энергии конденсатором фильтра и последующей отдачи этой энергии в нагрузку.

Для того чтобы не ограничиваться 50-ти герцовыми блоками питания, но и иметь возможность расчёта фильтров импульсных ИП, приведу универсальные формулы, учитывающие частоту входного сигнала F:
С1 = Iн/(3,14×Uн×F×Кп) для однополупериодных выпрямителей и
С1 = Iн/(6,28×Uн×F×Кп) – для двухполупериодных.
Кп   – это коэффициент пульсаций, равный отношению амплитудного значения пульсирующего напряжения к его постоянной составляющей, а
F   – частота переменного напряжения на входе диодного выпрямителя.

Переходим к индуктивно-ёмкостным LC фильтрам.

ВНИМАНИЕ!!!
Потребность в такого рода цепях возникает исключительно в случаях необходимости получить низкий уровень пульсаций в достаточно мощных сетевых блоках питания, либо в высокочастотных импульсных ИП. Связано это с тем, что для эффективной работы LC-фильтра, индуктивное сопротивление катушки XL на частоте подавления стремятся сделать значительно больше Rн. А это, в свою очередь, приводит к тому, что в условиях низких частот и малых токов (высоких Rн) индуктивность дросселя получается необоснованно высокой.

Г-образный индуктивно-ёмкостной LC фильтр 2-го порядка (Рис.1б) обладает значительно лучшими фильтрующими свойствами по сравнению с обычным ёмкостным.
Произведение LC (Гн*мкФ) зависит от необходимого коэффициента сглаживания фильтра и определяется по приближенной формуле:
L1(Гн)×С1(МкФ) = 25000/(F2(Гц)×Кп) для однополупериодных выпрями- телей и
L1×С1 = 12500/(F2×Кп) - для двухполупериодных, где
С1(МкФ)/L1(мГн) = 1000/Rн2(Ом).

Схема П-образного LC-фильтра приведена на Рис.1в. Сглаживающее действие П-образного LC-фильтра можно упрощённо представить как совместное действие двух фильтров, описанных выше, а коэффициент сглаживания – как произведение коэффициентов сглаживания звеньев: ёмкостного и Г-образного индуктивно-ёмкостного.
Наилучшими фильтрующими свойствами обладают LC-фильтры Чебышева.
Напишем формулу, исходя из рекомендаций, изложенных на странице – (ссылка на страницу):   С1 = С2 ;   С1(МкФ)/L1(мГн) = 1176/Rн2(Ом).

Уменьшить напряжение пульсаций на выходе однозвенного П-образного LC-фильтра можно, включив параллельно дросселю L1 неполярный конденсатор С3 (Рис.1г), который вместе с индуктивностью катушки образует режекторный фильтр. Если ёмкость конденсатора С3 выбрать такой, чтобы резонансная частота контура L1-С3 равнялась частоте пульсаций (F при однополупериодном выпрямлении или 2F при двухполупериодном), то большая часть напряжения пульсаций задержится этим контуром и лишь незначительная перейдёт в нагрузку.
Итак:    С3 = 1/(39,44×L1×F2) для однополупериодных выпрямителей и
С3 = 1/(9,86×L1×F2) – для двухполупериодных.
Все остальные номиналы элементов – такие же, как в предыдущей схеме.

Давайте сдобрим пройденный материал онлайн калькулятором.

Расчёт элементов сглаживающего фильтра блока питания

 Выбор схемы фильтра
 Тип выпрямителя
 Частота напряжения сети (Гц)
 Выходное постоянное напряжение Uн (В)
 Максимальный ток нагрузки Iн (А)
 Пульсации выходного напряжения (%)

 Минимальное сопротивление нагрузки Rн (Ом)
 Ёмкость конденсатора С1 (МкФ)
 Индуктивность дросселя L1 (мГн)
 Ёмкость конденсатора С3 (МкФ)


Транзисторные фильтры по сравнению с ёмкостными сглаживающими фильтрами имеют меньшие габариты, массу и более высокий коэффициент сглаживания пульсаций. Они позволяют уменьшить в десяток раз (при том же уровне пульсаций) номинал сглаживающего конденсатора, либо уменьшить в аналогичное количество раз амплитуду пульсаций при неизменном значении ёмкости.
Активные транзисторные сглаживающие фильтры

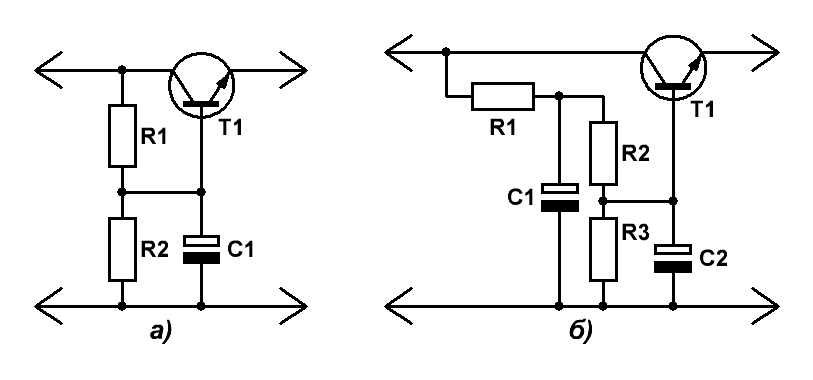

Рис.2 Активные транзисторные сглаживающие фильтры

На Рис.2а приведена схема наиболее распространённого транзисторного фильтра.

Напряжение с высокой амплитудой пульсаций, поступающее на коллектор транзистора, по сути, является напряжением питания эмиттерного повторителя, образованного Т1.
В это же время цепь базы питается через резисторы смещения и интегрирующую цепь R1C1, которая сглаживает пульсации напряжения на базе. Чем больше постоянная времени T=R1*C1, тем меньше пульсации напряжения на базе, а так как устройство представляет собой эмиттерный повторитель, то на выходе фильтра пульсации будут столь же малыми, как и на базе.
Для того, чтобы снизить зависимость напряжения на выходе фильтра от уровня передаваемой мощности, ток через делитель R1R2 выбирают в 5…10 раз большим, чем ток, ответвляющийся в базу при минимальном сопротивлении нагрузки.
При расчёте номиналов элементов делителя, следует исходить из напряжения на базе транзистора:
Uб = Uвх - Uвх пульсаций - (2,5...3В).
В этом случае будет обеспечена работа регулирующего транзистора в активном режиме, а падение напряжения на нём составит величину:
Uкэ = Uвх пульсаций + (3,1...3,6В).

Коэффициент полезного действия транзисторного фильтра будет тем больше, чем меньше падание постоянного напряжения на силовом транзисторе. Из формулы видно, что для обеспечения высокого КПД активного сглаживающего фильтра, на вход устройства следует подавать уже отфильтрованное до определённого уровня напряжение.
На практике это делается включением на вход простейшего ёмкостного фильтра (Рис.1а), уровень пульсаций которого можно посчитать на приведённом выше калькуляторе.

Эффективность активных сглаживающих фильтров напрямую зависит от величины коэффициента усиления транзистора. Чем выше h21 полупроводника, тем больших величин можно выбрать номиналы резисторов R1, R2 - тем лучшими фильтрующими свойствами будет обладать схема. Поэтому в данной ситуации не стоит даже рассматривать транзисторы с h21<50. Но при этом и составные транзисторы, обладающие высоким усилением - также не являются оптимальным выбором в силу повышенных падений напряжений на p-n переходах, значительно снижающих КПД транзисторных устройств.

Для дальнейшего улучшения фильтрующих свойств сглаживающего фильтра можно применить двухзвенный RC-фильтр в цепи базы транзистора (Рис.2б).
Здесь сумма значений сопротивления резисторов R1 и R2 равна сопротивлению резистора R1 в предыдущем устройстве, а сопротивление резистора R3 равно сопротивлению резистора R2 в фильтре (Рис.2а).

Ещё эффективней будет работать транзисторный фильтр, у которого в цепь базы транзистора вместо R2 (Рис.1а), либо R3 (Рис.1б) включить стабилитрон с напряжением пробоя, равным значению, рассчитанному для резистивного делителя.


      Назад
