Принципы нанесения цифровой маркировки SMD резисторов.

Smd-резистор: таблица типоразмеров и мощностей. Определяем параметры резистора
по коду – примеры и онлайн калькулятор.


На предыдущей странице мы рассмотрели методы определения параметров стандартных выводных резисторов с цветовой маркировкой.

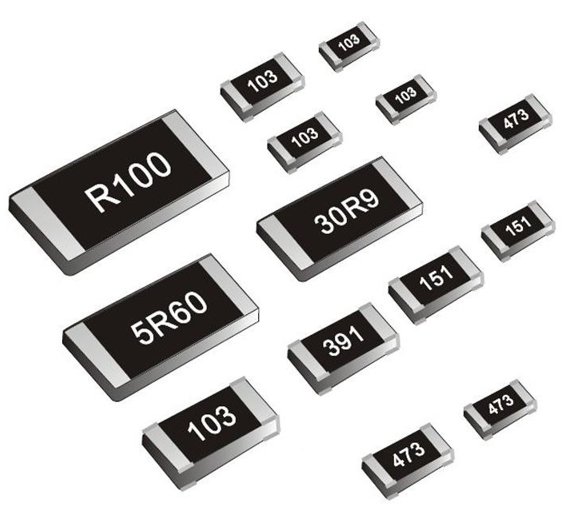

Цифровая маркировка SMD резисторов SMD резисторы – это те же обычные постоянные резисторы, только предназначенные для сугубо поверхностного монтажа на печатную плату.
SMD резисторы могут быть различной формы, но в целом, они значительно меньше, чем их традиционные выводные аналоги.
Из-за малых размеров таких резисторов на них затруднительно нанести традиционные цветовые полосы, поэтому был разработан цифровой способ маркировки, которая наносится на корпуса SMD элементов и состоит из трёх или четырёх цифр, либо из двух цифр и буквы (маркировка EIA-96).

При трёхзначной маркировке первые две цифры обозначают численную величину сопротивления в Омах, третья цифра определяет множитель. Множителем является число 10 возведённое в степень третьей цифры.

В качестве примера приведём простые расчёты:
♦ Маркировка – 240: тогда R = 22 × 100, что равняется 22 Ом;
♦ Маркировка – 273: тогда R = 27 × 103, что равняется 27000 Ом или 27 кОм.
Для номиналов сопротивлений ниже 10 Ом в маркировку вводится буква R, которая указывает положение десятичной точки в значении сопротивления резистора. Множитель в этом случае отсутствует. Поясним примерами:
♦ Маркировка – 5R6: тогда R = 5.6 Ом;
♦ Маркировка – R12: тогда R = 0.12 Ом.
Как правило, допуск погрешности трёхзначных резисторов составляет 5%.

Для SMD резисторов с допуском погрешности 1% используется четырёхзначная цифровая маркировка. Здесь всё происходит по аналогии с трёхзначной маркировкой, только численную величину сопротивления в Омах обозначают первые 3 цифры, а четвёртая – это степень множителя, где множителем является число 10 возведённое в степень четвёртой цифры.
Для номиналов сопротивлений ниже 100 Ом в маркировку вводится буква R, которая указывает положение десятичной точки в значении сопротивления резистора. Множитель в этом случае также отсутствует. И опять немного примеров:
♦ Маркировка – 3301: тогда R = 330 × 101, что равняется 3300 Ом или 3.3 кОм;
♦ Маркировка – 5R60: тогда R = 5.6 Ом.

Для SMD резисторов с допуском погрешности по сопротивлению в 1% также используется более компактная трёхзначная маркировка, соответствующая стандарту EIA-96.
Здесь первые две цифры представляют собой код, который даёт трёхзначное число сопротивления, а третий знак – это буква, которая определяет множитель (Рис.1).

Таблица кодировки EIA-96

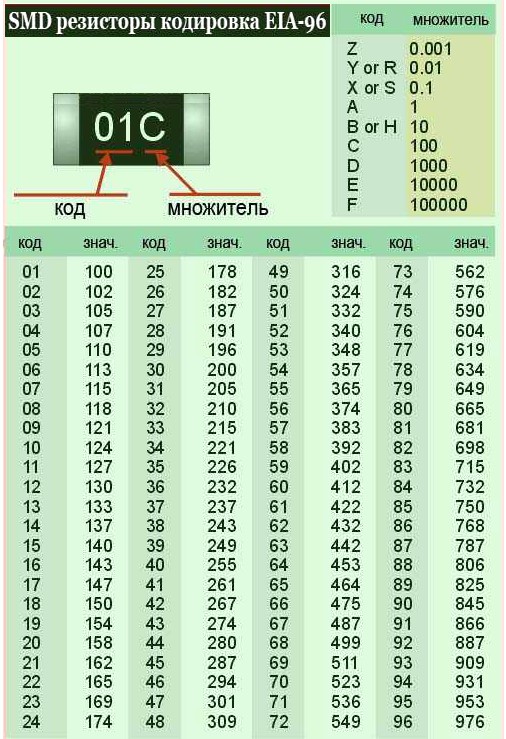

Рис.1 Таблица кодировки SMD резисторов стандарта EIA-96

Приведём ещё пару примеров:
♦ Маркировка – 01Y: тогда R = 100 × 0.01, что равняется 1 Ом;
♦ Маркировка – 29В: тогда R = 196 × 10, что равняется 1.96 кОм.

А теперь сдобрим пройденный материал калькулятором.

Онлайн калькулятор определения параметров SMD резисторов по цифровой маркировке




Мощность SMD чип-резисторов можно определить исходя из их габаритных размеров и справочным данным, приведённым производителем. Пример таблицы такого соответствия приведён на Рис.2.

Таблица кодировки EIA-96

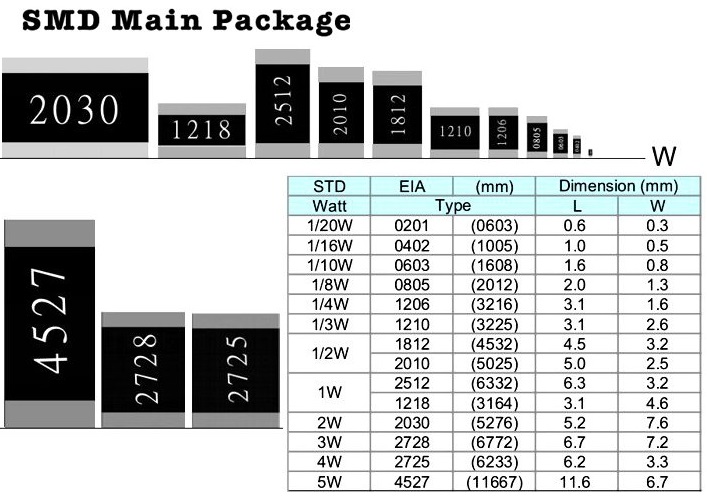

Рис.2 Таблица соответствия габаритных размеров SMD резисторов их мощности
