Симистор – описание, принцип работы, свойства, характеристики

Справочные данные популярных отечественные симисторов и зарубежных триаков. Простейшие схемы симисторных регуляторов мощности

На предыдущей странице мы довольно плотно обсудили свойства и характеристики полупроводникового прибора под названием тиристор, неуважительно обозвали его "довольно архаичным", пришло время выдвигать внятную альтернативу.
Симистор пришёл на смену рабочей лошадке-тиристору и практически полностью заменил его в электроцепях переменного тока.
История создания симистора также не нова и приходится на 1960-е годы, причём изобретён и запатентован он был в СССР группой товарищей из Мордовского радиотехнического института.

Итак:

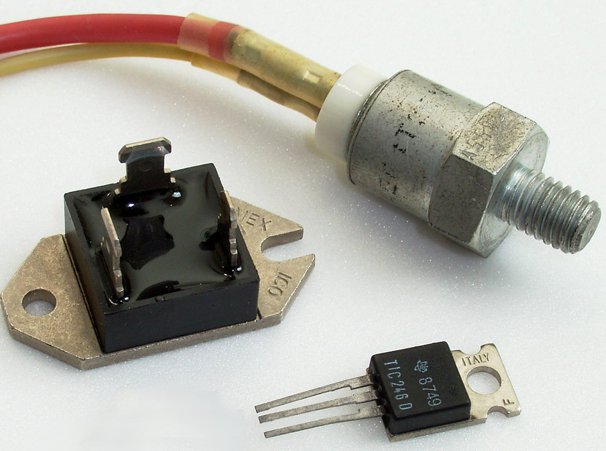

Симистор или триак, или симметричный триодный тиристор – это всё один и тот же полупроводниковый прибор, являющийся разновидностью тиристора, но, в отличие от него, способный пропускать ток в двух направлениях и используемый для коммутации нагрузки в цепях переменного тока.

Топологическая структура и эквивалентная схема симистора

Рис.1 Топологическая структура и эквивалентная схема симистора

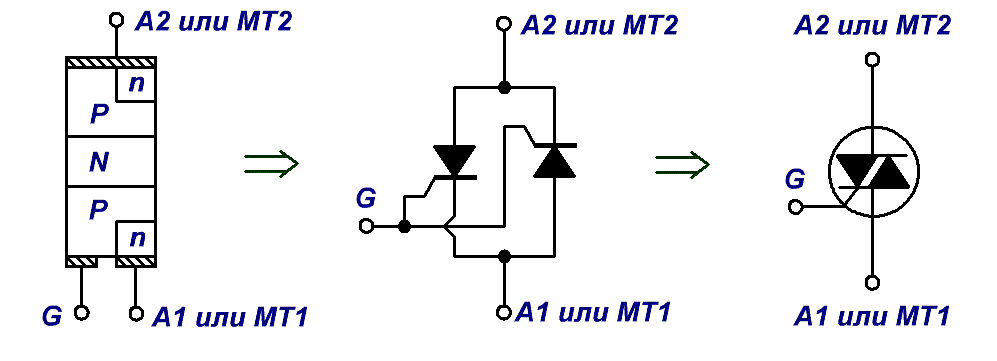

На Рис.1 слева направо приведены: топологическая структура симистора, далее расхожая, но весьма условная, эквивалентная схема, выполненная на двух тиристорах и, наконец, изображение симистора на принципиальных схемах.
МТ1 и МТ2 – это силовые выводы, которые могут обозначаться, как Т1, Т2; ТЕ1, ТЕ2; А1, А2; катод, анод. Управляющий электрод, как правило, обозначается латинской G либо русской У.

Глядя на эквивалентную схему, может возникнуть иллюзия, что симистор относительно горизонтальной оси является элементом абсолютно симметричным, что даёт возможность как угодно крутить его вокруг управляющего электрода. Это не верно!!!
Точно так же, как у тиристора – напряжение на управляющий электрод симистора должно подаваться относительно условного катода (МТ1, Т1, ТЕ1, А1).
Иногда производитель может обозначать цифрой 1 "анодный" вывод, цифрой 2 – "катодный", поэтому всегда важно придерживаться обозначений, приведённых в паспортных характеристиках на прибор.

Полярность открывающего напряжения должна быть либо отрицательной для обеих полярностей напряжения на условном аноде, либо совпадать с полярностью "анодного" напряжения (т.е. быть плюсовой в момент прохождения положительной полуволны и минусовой - в момент прохождения отрицательной).

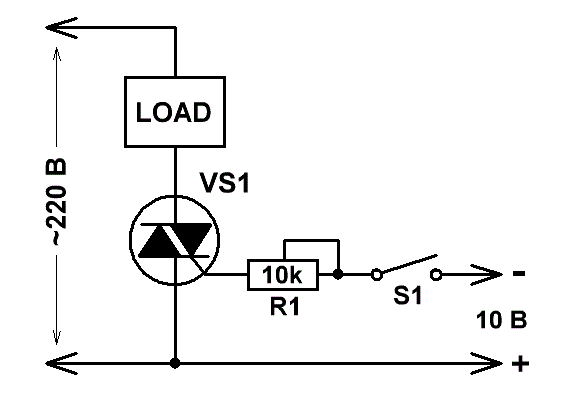

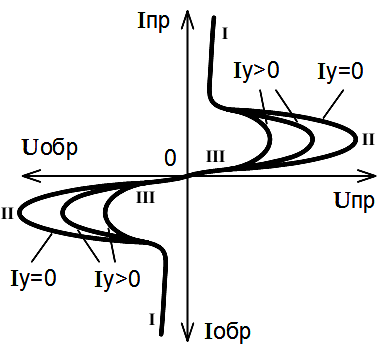

Приведём вольт-амперную характеристику тиристора и схему, реализующую самый простой способ управления симисторами – подачу на управляющий электрод прибора постоянного тока с величиной, необходимой для его включения (Рис.2).

ВАХ симистора ВАХ симистора и простейшая схема  управления
Рис.2 ВАХ симистора и простейшая схема управления

Огромным плюсом симистора перед тиристором является возможность в штатном режиме работать с разнополярными полупериодами сетевого напряжения. Вольт-амперная характеристика является симметричной, надобности в выпрямительном мосте – никакой, схема получается проще, но главное – исключается элемент (выпрямитель), на котором вхолостую рассеивается около 50% мощности.

Давайте рассмотрим работу симистора при подаче на его управляющий вход постоянного тока отрицательной полярности (Рис.2 справа), ведь мы помним, что именно такая полярность открывающего напряжения является универсальной и для положительных, и для отрицательных полупериодов напряжения сети. На самом деле, всё происходит абсолютно аналогично описанной на предыдущей странице работе тиристора.
Повторим пройденный материал.

1. Для начала рассмотрим случай, когда управляющий электрод симистора отключен (S1 на схеме разомкнут, Iу на ВАХ равен 0). Тока через нагрузку нет (участки III на ВАХ), симистор закрыт, и для того, чтобы его открыть, необходимо поднять напряжение на "аноде" симистора настолько, чтобы возник лавинный пробой p-n-переходов полупроводника.
Оговоримся – зафиксировать нам этот процесс не удастся, потому что величина этого напряжения составляет несколько сотен вольт и, как правило, превышает амплитудное значение напряжения сети.
Тем не менее – при достижении этого уровня напряжения (точки II на ВАХ) симистор отпирается, падение напряжения между силовыми выводами падает до единиц вольт, нагрузка подключается к сети – наступает рабочий режим открытого симистора (участки I на ВАХ).
Чтобы закрыть симистор, нужно снизить протекающий через нагрузку ток (или напряжение на "аноде") ниже тока удержания.

2. Для того чтобы снизить величину напряжения включения симистора, следует замкнуть S1 и, тем самым, подать на управляющий электрод ток, задаваемый значением переменного резистора R1. Чем больше ток Iу, тем при меньшем анодном напряжении происходит переключение симистора в проводящее состояние.
А при какой-то величине тока управляющего электрода, называемой током спрямления (на ВАХ не показано), горба на характеристике вообще не будет, и напряжение открывания симистора составит незначительную величину, исчисляемую единицами вольт.
Абсолютно так же, как и в прошлом пункте, чтобы закрыть симистор, необходимо снизить протекающий через нагрузку ток (или напряжение на "аноде") ниже значения тока удержания.

То бишь – всё полностью аналогично тиристору. Для открывания симистора следует подать на управляющий электрод прибора постоянный ток с величиной, необходимой для его включения, для закрывания – снизить протекающий через нагрузку ток (или напряжение на "аноде") ниже значения тока удержания.
Т. е. в нашем случае, представленном на Рис.2 – симистор будет открываться при замыкании S1 в каждый момент превышения "анодным" напряжением некоторого значения, зависящего от номинала R1, а закрываться с каждым полупериодом сетевого напряжения в момент приближения его уровня к нулевому значению.

Описанный выше способ управления симистором посредством подачи на управляющий электрод постоянного напряжения обладает существенным недостатком – требуется довольно большой ток (а соответственно и мощность) управляющего сигнала (по паспорту – до 250мА для КУ208). Поэтому в большинстве случаев для управления симисторами используется импульсный метод, либо метод, при котором открытый симистор шунтирует цепь управления, не допуская бесполезного рассеивания мощности на её элементах.

В качестве примера рассмотрим простейшую, но вполне себе работоспособную схему симисторного регулятора мощности, позволяющего работать с нагрузками вплоть до 2000 Вт.
Схема симисторного регулятора мощности Схема симисторного регулятора мощности
Рис.3 Схема симисторного регулятора мощности

Как можно увидеть, на схеме помимо симистора VS2 присутствует малопонятный элемент VS1 - динистор. Для интересующихся отмечу – на странице (ссылка на страницу) мы подробно обсудили принцип работы, свойства и характеристики приборов данного типа.

А теперь – как это всё работает?
В начале действия положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения конденсатор С1 заряжается через последовательно соединённые резисторы R1 и R2. Причём увеличение напряжения на конденсаторе С1 отстаёт (сдвигается по фазе) от сетевого на величину, зависящую от суммарного сопротивления резисторов и номинала ёмкости С1. Чем выше значения резисторов и конденсатора – тем больше сдвиг по фазе.
Заряд конденсатора продолжается до тех пор, пока напряжение на нём не достигнет порога пробоя динистора (около 35 В). Как только динистор откроется (следовательно, откроется и симистор), через нагрузку потечёт ток, определяемый суммарным сопротивлением открытого симистора и нагрузки.
При этом симистор остаётся открытым до конца полупериода, т.е. момента, когда полуволна сетевого напряжения приблизится к нулевому уровню.
Переменным резистором R2 устанавливают момент открывания динистора и симистора, производя тем самым регулировку мощности, подводимой к нагрузке.

При действии отрицательной полуволны принцип работы устройства аналогичен.

Диаграммы напряжения на нагрузке при различных значениях переменного резистора приведены на Рис.3 справа.

Для предотвращения ложных срабатываний триаков, вызванных переходными процессами в индуктивных нагрузках (например, в электродвигателях), симисторы должны иметь дополнительные компоненты защиты. Это, как правило, демпферная RC-цепочка (снабберная цепь) между силовыми электродами триака, которая используется для ограничения скорости изменения напряжения (на схеме Рис.3 показана синим цветом).
В некоторых случаях, когда нагрузка имеет ярко выраженный ёмкостной характер, между силовыми электродами необходима индуктивность для ограничения скорости изменения тока при коммутации.

И под занавес:
Основные характеристики отечественных и зарубежных триаков

 Тип    U макс, В      I max, А      Iу отп, мА
КУ208Г 400 5 <160
BT 131-600 600 1 <45
BT 134-500 500 4 <30
BT 134-600 600 4 <30
BT 134-600D 600 4 <10
BT 136-500Е 500 4 <30
BT 136-600Е 600 4 <30
BT 137-600Е 600 8 <45
BT 138-600 600 12 <60
BT 138-800 800 12 <60
BT 139-500 500 16 <60
BT 139-600 600 16 <60
BT 139-800 800 16 <60
BTA 140-600 600 25 <60
BTF 140-800 800 25 <60
BT 151-650R 650 12 <40
BT 151-800R 800 12 <40
BT 169D 400 12 <6
BTA/BTB 04-600S 600 4 <20
BTA/BTB 06-600C 600 6 <50
  BTA/BTB 08-600B   600 8 <100
BTA/BTB 08-600C 600 8 <50
BTA/BTB 10-600B 600 10 <100
BTA/BTB 12-600B 600 12 <100
BTA/BTB 12-600C 600 12 <50
BTA/BTB 12-800B 800 12 <100
BTA/BTB 12-800C 800 12 <50
BTA/BTB 16-600B 600 16 <100
BTA/BTB 16-600C 600 16 <50
BTA/BTB 16-600S 600 16 <20
BTA/BTB 16-800B 800 16 <100
BTA/BTB 16-800S 800 16 <20
BTA/BTB 24-600B 600 25 <100
BTA/BTB 24-600C 600 25 <50
BTA/BTB 24-800B 800 25 <100
BTA/BTB 25-600В 600 25 <100
BTA/BTB 26-600A 600 25 <150
BTA/BTB 26-600B 600 25 <100
BTA/BTB 26-700B 700 25 <100
BTA/BTB 26-800B 800 25 <100
BTA/BTB 40-600B 600 40 <100
BTA/BTB 40-800B 800 40 <100
BTA/BTB 41-600B 600 41 <100
BTA/BTB 41-800B 800 41 <100
MAC8M 600 8 <35
MAC8N 800 8 <35
MAC9M 600 9 <50
MAC9N 800 9 <50
MAC12M 600 12 <35
MAC12N 800 12 <35
MAC15M 600 15 <35
MAC12N 800 15 <35

Симисторы с обозначение BTA отличаются от других наличием изолированного корпуса.
Падение напряжения на открытом симисторе составляет примерно 1...2 В и мало зависит от протекающего тока.
