Что собой представляет, как устроен и работает биполярный транзистор.

Принципы работы. Режимы: нормальный (в активной области), отсечки и
насыщения. За счёт чего усиливает транзистор?

Сначала хотел приписать в названии темы малоприятные: "для начинающих" или "для чайников", но, слегка поразмыслив, пришёл к выводу - "А ведь далеко не каждый электронщик, считающий себя продвинутыми, понимает: как технологически устроен транзистор, за счёт чего он обладает усилительными свойствами, что влияет на характеристики транзистора и откуда появился этот загадочный зверь - "дырка"".

Начнём: Транзистор - это полупроводниковый электронный прибор, работающий по принципу взаимодействия двух, близко расположенных на кристалле p-n переходов. А коли прибор полупроводниковый, то это значит, что, как ни крути, а изготовлен транзистор из полупроводниковых материалов таких как: кремний, германий, индий и т.д. А что это такое - полупроводниковый материал или по-простому полупроводник?

Полупроводники по своим свойствам занимают промежуточное положение между проводниками и диэлектриками. При температурах, не сильно отличающихся от абсолютного нуля (-273,15°C), полупроводники обладают свойствами диэлектриков. Однако даже при незначительном повышении температуры, сопротивление полупроводника быстро уменьшается, и он начинает проводить электрический ток - т.е. становится проводящим. За счёт чего это происходит?

С ростом температуры кристалл полупроводника получает некоторую долю энергии в виде тепла, достаточную для того, чтобы часть отрицательно заряженных электронов покинуло свои атомы и перешло в межатомное пространство. Такие электроны называются свободными, а атомы кристаллической решётки, от которых отпочковались электроны, приобретают несбалансированный положительный заряд и получают условное название - "дырка".

Таким образом, при температурах выше -273,15°C в кристалле чистого полупроводника содержится некоторое количество зарядов обоих знаков - свободные электроны и дырки. Если кристалл не содержит примесей, то в любой момент времени количество свободных электронов равно числу имеющихся в кристалле дырок.
Другое дело, если к чистому полупроводнику подмешать некое вещество! В зависимости от свойств этой примеси мы можем получить: либо концентрацию дырок, намного превышающую концентрацию электронов (полупроводник p-типа), либо наоборот - превышение концентрации электронов над концентрацией дырок (полупроводник n-типа).

Итак, p-полупроводник (от англ. positive) - это полупроводник с положительным дырочным типом проводимости, а n-полупроводник (от англ. negative) - с отрицательным электронным типом проводимости.

Ну вот, а теперь можно переходить к описанию структурной схемы транзистора.

pnp и npn транзисторы
Рис.1

Как следует из рисунка Рис.1, биполярные транзисторы - это приборы, изготовленные на основе трёхслойной полупроводниковой структуры. В зависимости от порядка чередования областей, различают изделия двух типов проводимости: прямой (p-n-p) и обратной (n-p-n).
Легко заметить, что подобная комбинация полупроводников в транзисторе напоминает встречно-последовательное соединение двух диодов с общим катодом (p-n-p) либо анодом (n-p-n). Эта аналогия справедлива лишь в одном случае - она позволяет легко тестировать транзистор на предмет его живучести при помощи обычного омметра или мультиметра.

Рассмотрим цепь, иллюстрирующую работу n-p-n транзистора типа в различных режимах.
режим отсечки транзистора активный режим транзистора режим насыщения транзистора pnp и npn транзисторы
Рис.2 а) Режим отсечки тр-ра б) Активный режим тр-ра в) Режим насыщения тр-ра

На Рис.2 приведено классическое включение транзистора n-p-n типа по схеме с общим эмиттером. Положительный вывод источника питания через нагрузку (в качестве которой в нашем случае выступает светодиод) подключается к коллектору транзистора, отрицательный - к эмиттеру полупроводника и для кучи - к земляной шине.

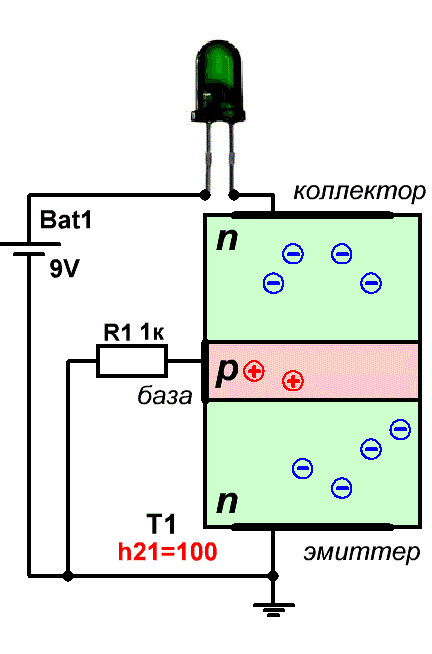

Подадим нулевое смещение на базу транзистора (Рис.2 а)), посредством чего введём его в режим отсечки, соответствующий условию Uэб < 0,6—0,7 В, или Iб = 0. В этом случае и эмиттерный, и коллекторный p-n-переходы оказываются запертыми, и в коллекторной цепи будет протекать лишь незначительный обратный ток Iко ≈ току обратно смещённого диода. Основные носители заряда (электроны в коллекторной/эмиттерной областях и дырки в базовой) сидят в отведённых областях и никуда выбираться не собираются, ввиду отсутствия воздействия на них какого-либо электрического поля.

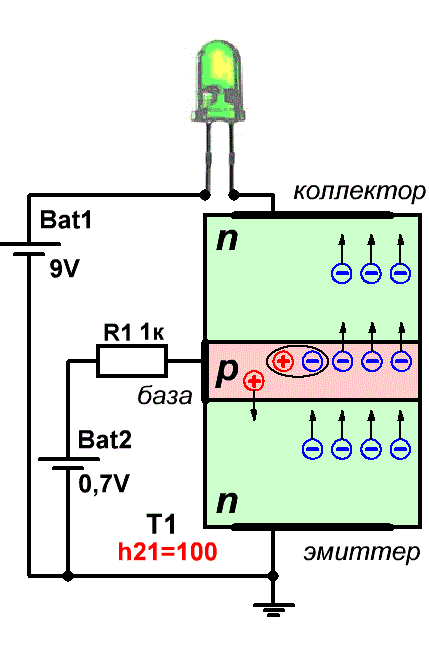

Другое дело если мы подадим между базой и эмиттером транзистора небольшое напряжение Uэб > 0,6—0,7 В (Рис.2 б)) и тем самым переведём его в активный (нормальный) режим. В данном режиме переход база-эмиттер оказывается включённым в прямом направлении (открыт), а переход база-коллектор - в обратном (закрыт):
Поскольку прослойка р-полупроводника базы технологически сделана очень тонкой, положительное напряжение, приложенное к базе, сможет "дотянуться" своим электрическим полем до значительно большей по размеру n-области эмиттера. Под действием этого поля электроны из эмиттера направляются к базе и проникают внутрь неё. Малая часть электронов встречается и рекомбинирует (нейтрализуется) с дырками, являющимися основными носителями базы, но в связи с её малыми размерами (а соответственно и малым количеством дырок) бОльшая часть электронов проходит сквозь базу и доходит-таки до коллекторного перехода.
Уменьшение числа дырок в базе, происходящее в результате рекомбинации, компенсируется источником питания Bat2 и обуславливает ток базы, который, как мы уже поняли - значительно меньше тока эмиттера, который находится в прямой зависимости к интенсивности потока электронов.
Далее под действием электрического поля, создаваемого положительным потенциалом источника Bat1, электроны проникают из базы через p-n-переход в коллектор транзистора, выходят наружу и через источник питания замыкаются обратно в область эмиттера.
Если дальше повышать напряжение на базе, то количество электронов, участвующих в процессе циркуляции по цепи также увеличится. Результатом будет являться незначительное (в абсолютном выражении) увеличение тока базы и значительное увеличение тока коллектора.
А поскольку ток в цепи прямопропорционален интенсивности потока носителей заряда, то, исходя из всего вышесказанного и в соответствии с первым законом Кирхгофа, в транзисторе всегда существует следующее соотношение между токами: Iк = Iэ - Iб.
Величина отношения токов коллектора и эмиттера характеризует такой параметр транзистора, как - коэффициент передачи тока α = Iк / Iэ. Из формул следует, что коэффициент передачи тока транзистора всегда меньше единицы и принимает значение ≈ 0,9-0,99.

Усиливающее свойство транзистора заключается в том, что посредством относительно малого тока базы можно управлять большим током коллектора. Причём, в активном режиме - изменение тока коллектора прямо пропорционально изменению тока базы: ΔIк = ΔIб x h21э , где h21э (или β) - статический коэффициент передачи тока транзистора. Этот параметр является справочным и для разных полупроводников составляет величину от 10—12 до 200—300.

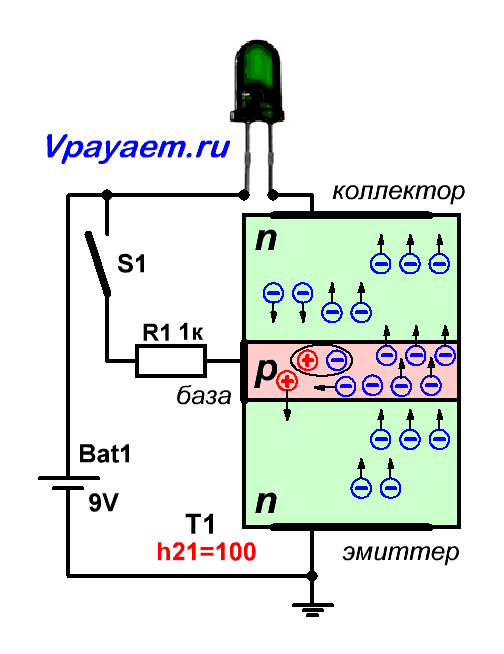

И последний режим работы транзистора - режим насыщения (Рис 2 в)) или по-умному - режим двойной инжекции.
При дальнейшем повышении уровня напряжения на базе, ток в коллекторной цепи Iк также увеличивается, что приводит (согласно закону Ома) к пропорциональному увеличению падения напряжения на нагрузке и, как следствие - уменьшению напряжения Uк.
При определённом уровне этого напряжения Uк, коллекторный переход база-коллектор начнёт переходить в прямосмещённое (открытое) состояние, т.е. оба p-n перехода транзистора окажутся открытыми. Уровень напряжения на базе, при котором начинается этот процесс, называется Uбэ.нас, является справочной величиной и указывается при неком фиксированном токе коллектора.
Физически, это прямое смещение КП приводит к тому, что не только эмиттер будет засылать (инжектировать) электроны в базу, но и коллектор - тоже. Движение этих коллекторных электронов противоположно направлению диффузионного тока эмиттера и активно препятствует дальнейшему повышению тока транзистора.
В результате этого противостояния, ток коллектора практически перестаёт зависеть от дальнейшего увеличения уровня напряжения на базе и фиксируется на уровне, называемом Iк.нас. Ещё один паспортный параметр, характеризующий работу транзистора в режиме насыщения - Uкэ.нас показывает величину падения напряжения между коллектором и эмиттером при заданном токе коллектора.
В связи с тем, что величина тока Iк.нас может принимать значения, значительно превышающие токи транзистора, находящегося линейном режиме, следует внимательно относиться к выбору коллекторной нагрузки, чтобы не превысить максимально допустимых значений мощностей как самого транзистора, так и нагрузки. В случае, изображённом на Рис 2 в), этот выходной ток будет явно выше 20мА, допустимых для светодиода, что собственно говоря, и отображено на схеме.


pnp и npn транзисторы

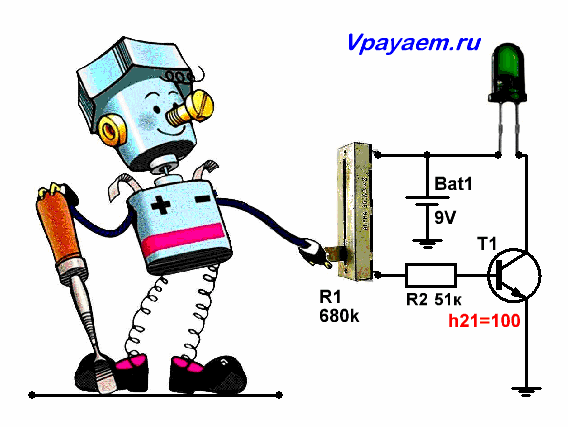

Рис.3

Ну и под занавес приведу пример работы транзисторного каскада ОЭ в активном режиме (Рис.3).
Переменный резистор R1 принимает значения от 0 (в верхнем положении) до 680кОм (в нижнем).
В первом приближении - изменением значения напряжения Uбэ можно пренебречь и считать его равным Uбэ ≈ 0,6 В.
Тогда, согласно закону Ома, в верхнем положении потенциометра ток базы будет равен:
Iб ≈ (UBat1 - Uбэ)/(R1+R2) = (9в-0,6в)/51к = 0,16 мА,
а в нижнем:
Iб ≈ (UBat1 - Uбэ)/(R1+R2) = (9в-0,6в)/(51к +680к) = 0,011 мА,
А поскольку мы помним, что Iк = Iб x h21э, то в верхнем положении R1 - Iк = 16мА, т.е. яркость светодиода близка к максимальной.
В нижнем положении R1 - Iк = 1,1мА, т.е. светодиод не светится, либо светится очень слабо.
В промежуточных положениях ручки потенциометра - токи, а соответственно и яркость свечения, также принимают промежуточные значения.

На следующей странице рассмотрим эквивалентную схему транзистора, а также свойства и характеристики различных типов усилительных каскадов.
