Полевой транзистор. Расчёт усилительных каскадов на n–канальных и р–канальных полевых транзисторах

Как просто рассчитать режимы работы и номиналы элементов схем на полевых транзисторах в различных схемах включения: c общим истоком (ОИ), общим стоком (ОС, он же истоковый повторитель) и общим затвором (ОЗ)

Полевой (униполярный) транзистор – это полупроводниковый прибор, принцип действия которого основан на управлении сопротивлением токопроводящего канала (сток–исток) посредством электрического поля, создаваемого приложенным к управляющему электроду (затвору) напряжением.

Исток (source) – это электрод, из которого в канал входят (истекают) носители заряда, т. е. источник носителей тока;
Сток (drain) – это электрод, через который из канала выходят (стекают) носители заряда;
Затвор (gate) – это управляющий электрод, который регулирует поперечное сечения канала и, соответственно, ток, протекающий через канал. Управление происходит посредством изменения напряжения между затвором и истоком (Uзи, Vgs).

Несмотря на богатую терминологию различных типов полевых транзисторов, в большинстве практически встречающихся случаев мы имеем дело: либо с полевыми транзисторами со встроенным p-n переходом обеднённого типа (JFET-транзисторы), либо с полевыми МОП-транзисторами с изолированным затвором (они же MOSFET-ы в основном обогащённого типа), полное название которых звучит, как Metal Oxide Semiconductor Field Effect Transistors.
И тот и другой типы полевиков могут быть любого знака полярности, т. е. как n-канальными, так и р-канальными.

Независимо от типов полевых транзисторов, они имеют схожие графики зависимости выходного тока от напряжения затвор‑исток, измеряемые при фиксированном значении напряжения стока.
Пример подобных вольт-амперных характеристик приведён на рисунке ниже.

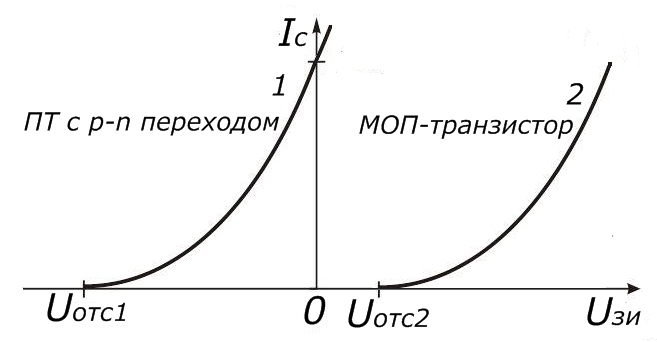

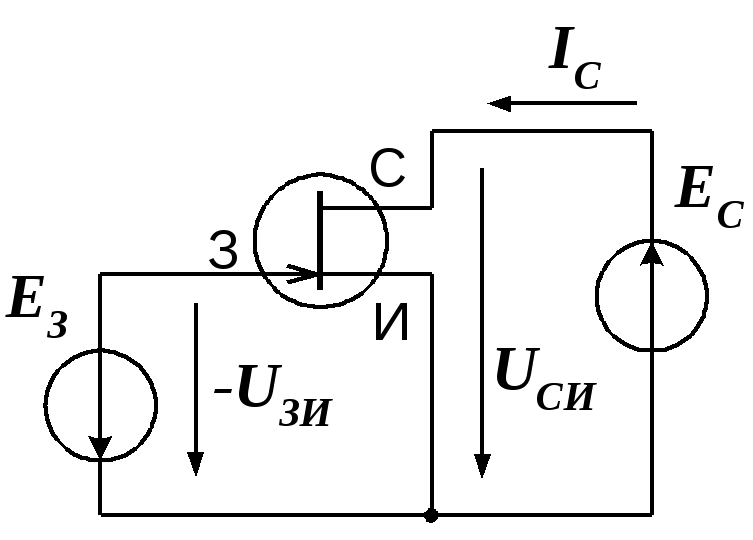

Рис.1 ВАХ обеднённых JFET (1) и обогащённых MOSFET (2) полевых
транзисторов n-типа

Для p-канальных транзисторов – полярности напряжений смещения, подаваемых на электроды, а также направление тока стока противоположны.

Как можно увидеть, вольт-амперные характеристики обеднённых (1) и обогащённых (2) и полевых транзисторов отличаются только сдвигом напряжения отсечки затвор-исток. При этом n - канальный МОП‑транзистор обогащённого типа не проводит ток до тех пор, пока напряжение Uзи не достигнет некоторого положительного уровня Uотс, в то время как ток стока транзистора обеднённого типа при напряжении Uзи = 0 будет близок к максимальному.

Полевые транзисторы с р‑n ‑переходом – это всегда приборы обеднённого типа и смещение затвора относительно истока должно находиться в отрицательной области (для n - канального ПТ), а если и заходить в положительную, то не более чем на +0,5В во избежание открывания диодного перехода затвор‑канал.

Давайте рассмотрим, как можно рассчитать режимы работы полевика по постоянному току. Для примера возьмём распространённый транзистор 2SK117, широко используемый в каскадах усиления звукового диапазона частот. Приведём две его статических характеристики из datasheet-а и до кучи схему усилительного каскада с общим истоком.

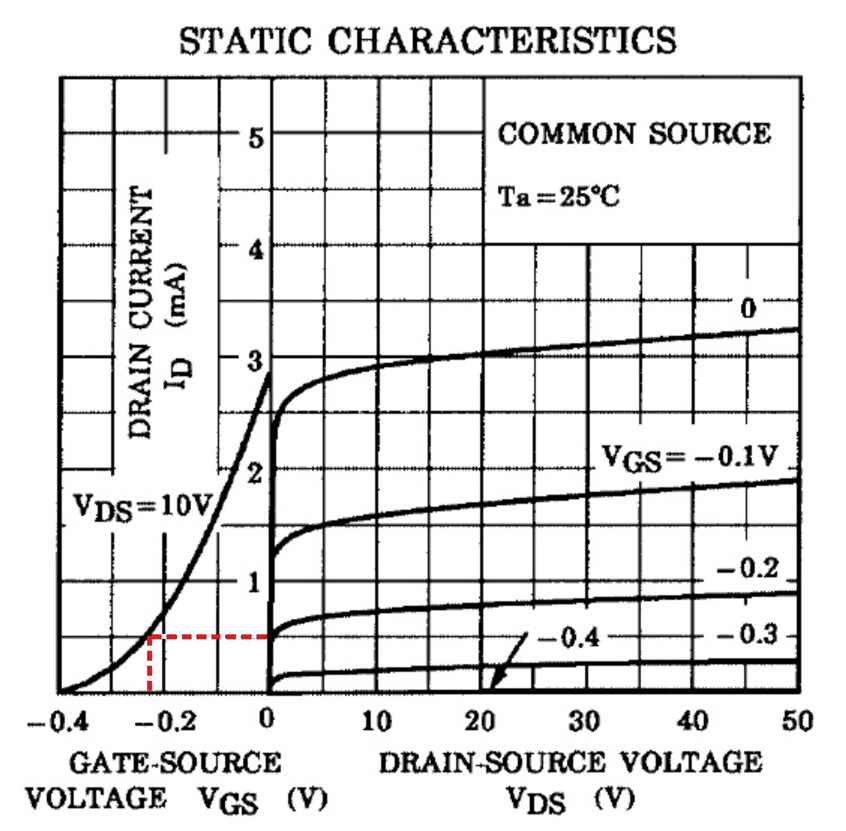

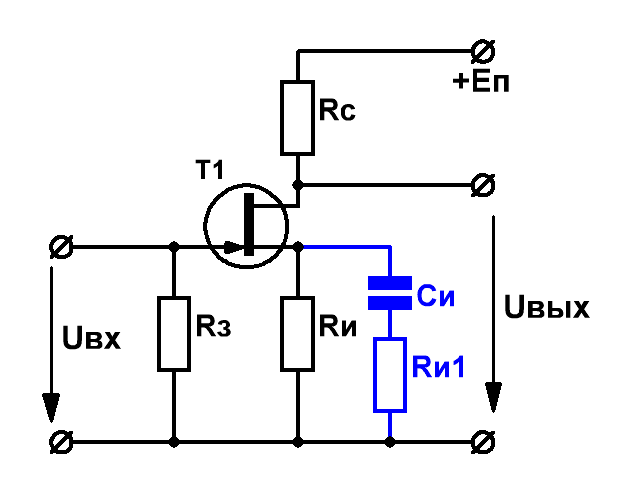

Рис.2 Статическая характеристика транзистора 2SK117 и схема каскада с общим истоком

Что нам советуют делать при расчёте усилительных каскадов на ПТ практически все умные книжки?
Построить на семействе выходных вольт-амперных характеристик транзистора динамическую линию, также называемую нагрузочной прямой. Далее по пересечению этой нагрузочной линии с одним и графиков семейства выходных характеристик найти исходную рабочую точку, которая определяет ток стока и напряжение Uси в режиме покоя. И только после этого переходить к стоково-затворной характеристике ПТ, чтобы определить необходимую величину Uзи.

Конечно, ни один опытный схемотехник этого делать не будет! А делать он будет следующее:

1. Для начала надо определиться с током покоя транзистора Ic. Критериев выбора величины этого тока может быть множество, как с точки зрения достижений необходимой нагрузочной способности, так и других факторов, таких как: быстродействие, шумовые характеристики, энергопотребление, стабильность параметров и т. д. и т. п.
Поскольку 2SK117 является малошумящим полупроводником, а параметр шумовых характеристик в datasheet-е нормируется при токе стока Id=0.5 mA, то и мы для расчёта выберем этот ток равным I_с = 0,5мА .

2. Мысленно проводим на графике зависимости тока стока от напряжения затвор-исток красную линию (Рис.2 слева), пересекающую Id = 0.5 mA. Величина напряжения затвор-исток, исходя из графика, получается U_зи ≈ -0,23В .

3. Поскольку крутизна передаточной характеристики полевого транзистора S = ΔI_c/ΔU_зи является величиной непостоянной, и существенно зависящей от тока покоя стока, то в datasheet-ах на современные транзисторы она либо отсутствует, либо не имеет большого практического смысла.
Давайте оценим её значение по всё тому же графику. Изменение напряжения Uзи в интервале -(0,3 ...0,1) В приводит к росту стока 0,25...1,3 мА, что даёт нам ориентировочное значение параметра крутизны при заданном токе S ≈ (1,3-0,25)/(0,3-0,1) = 5,25 мА/В.

4. Всё. Теперь можно вспомнить закон Ома и переходить к расчётам.
R_и = U_зи/I_c = 0,23/0,5 = 0,46 кОм.

Падение напряжения на резисторе Rc лучше выбрать таким, чтобы напряжение стока в режиме покоя находилось в центре линейной области выходной характери- стики транзистора. Это требование выполняется при условии U_c = (E_п + U_и)/2.
Если, для примера, напряжение питания выбрать равным 12В, то
U_c = (12 + 0,23)/2 = 6,1 В, а
R_c = (E_п - U_с)/I_с = (12 - 6,1)/0,5 ≈ 12 кОм .

Расчёт по постоянному току окончен. Для того, чтобы рассчитать коэффициент передачи каскада ОИ с резистором в истоке (при отсутствии шунтирующего конденсатора), необходимо воспользоваться следующей редкой формулой:
К_u = R_c*S/(1 +R_и*S) .
Подставив все цифры, получим значение К_u = 18,2 .

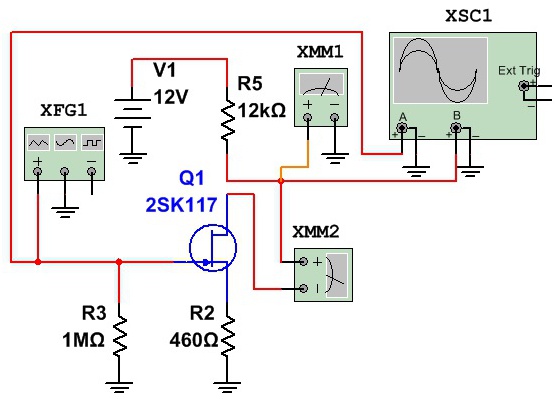

А теперь давайте проверим полученные расчёты в симуляторе.

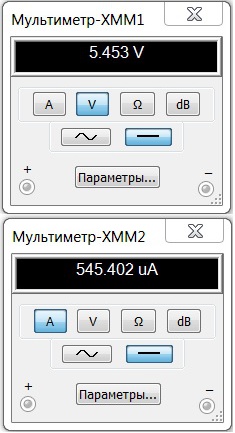

Убеждаемся, что Uc = 5,45В и Ic = 0,545мА на показаниях приборов находятся в приемлемом диапазоне по отношению к расчётным значениям.

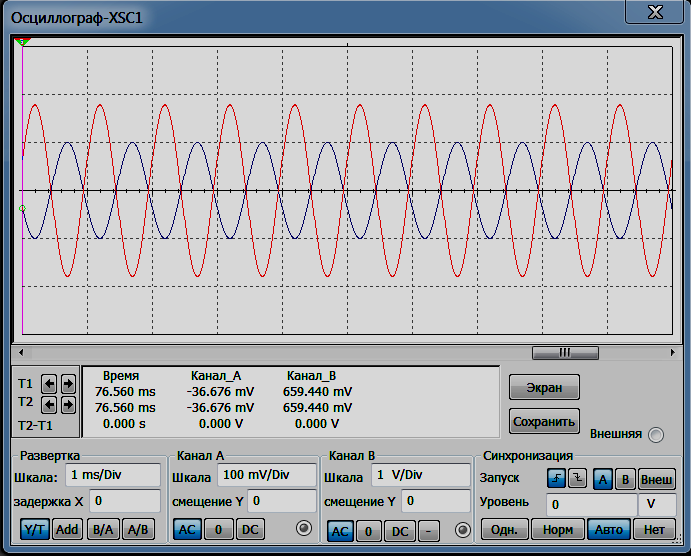

На осциллографе синий цвет – это осциллограмма входного сигнала амплитудой 100 мВ, а красный – это выходной сигнал амплитудой около 1.8 В, что выдаёт нам в сухом остатке Кu = 18, что так же совпадает с расчётом.


Рис.3 Проверка расчётов каскада с ОИ в симуляторе

Для увеличения усиления каскада с общим истоком (Рис.2 справа) резистор Rи можно зашунтировать конденсатором Си и резистором Rи1. Тогда в формулу для расчёта Ku вместо значения Rи следует подставлять величину, равную Rи ll Rи1.
Если резистор Rи1 имеет нулевое значение, то формула для расчёта коэффициента усиления каскада приобретает совсем простой вид: К_u = R_c*S .
А ёмкость шунтирующего конденсатора Си (исходя из минимальной (нижней) усиливаемой частоты) можно рассчитать по формуле:
С_и(МкФ) > 1600/[F_мин(Гц)*R_и(кОм)] .

Точно таким же образом рассчитываются режимы по постоянному току и номиналы резисторов для схем с общим затвором (Рис.4б) и с общим стоком, в миру – истоковым повторителем (Рис.4в).

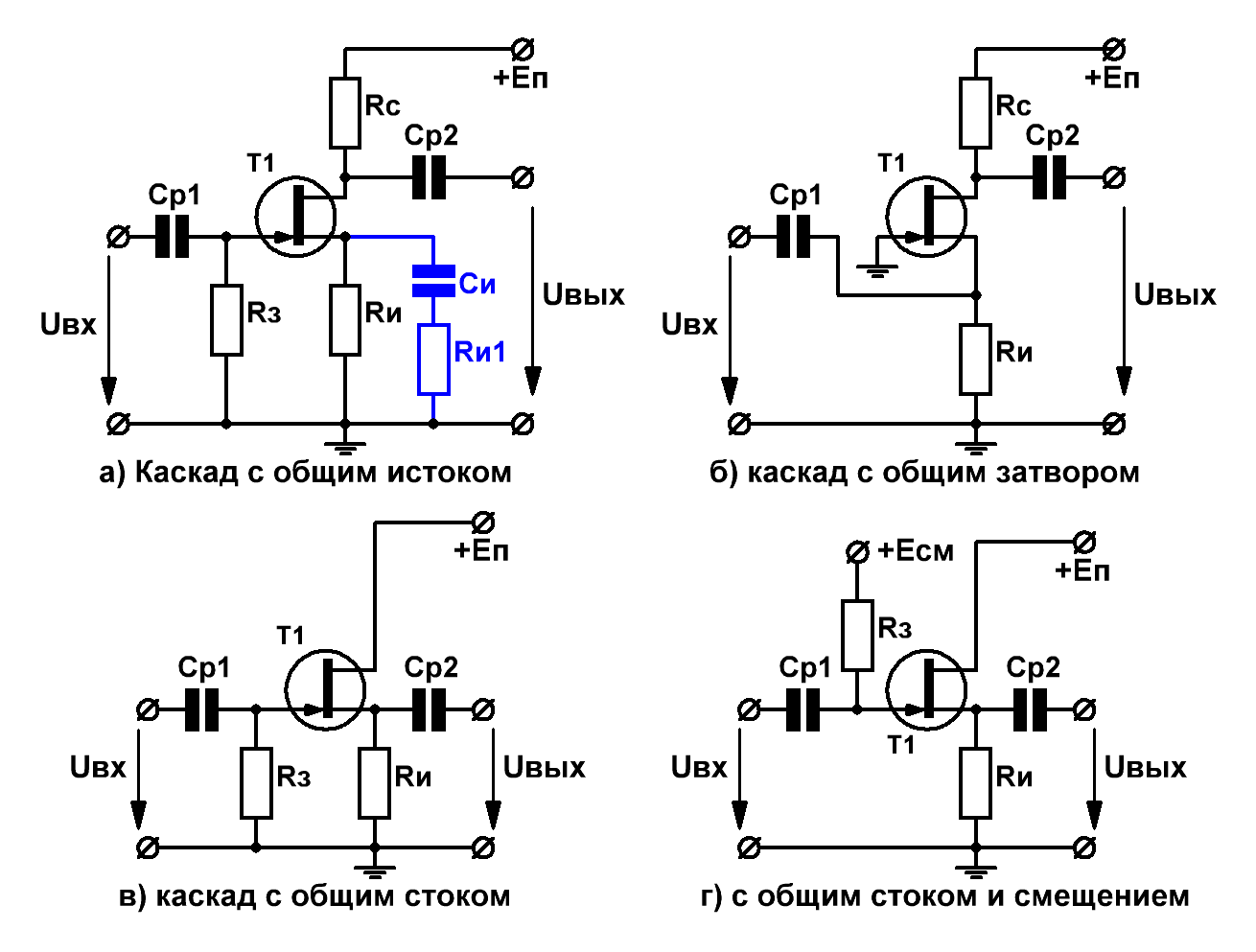

Рис.4 Схемы каскадов на полевых транзисторах ОИ, ОЗ, ОС

В случае использования ПТ с низким значением модуля Uотс – напряжение на истоке транзистора в каскаде с ОС (истоковый повторитель) может оказаться слишком мало для достижения необходимых динамических характеристик. В таком случае на затвор транзистора подают напряжение смещения Eсм, а номинал резистора Rи рассчитывают по формуле R_и = (Е_см - U_зи)/I_c .

Все расчёты, проведённые выше, были проделаны для наиболее распространённых в маломощных аналоговых цепях полевых транзисторов со встроенным p-n переходом обеднённого типа (JFET-транзисторы).
На самом же деле, все приведённые формулы и принципы расчёта справедливы и по отношению к МОП-транзисторам с изолированным затвором обогащённого типа (MOSFET-ы). Однако если всё ещё остались какие-либо вопросы, то на следующей странице проведём подобные манипуляции и для них.
