Как проверить полевой транзистор и снять его характеристики?

Простое универсальное устройство для измерения параметров JFET-транзисторов со встроенным p-n переходом обеднённого типа и MOSFET-транзисторов обогащённого типа

В последнее время в радиолюбительской практике всё чаще встречаются устройства, построенные на полевых транзисторах. Причиной этого является ряд полезных качеств полевиков, таких как: высокое входное сопротивление, низкий уровень собственных шумов, малая проходная ёмкость, высокая температурная стабильность и т. д. и т. п.

Казалось бы - вот оно счастье! Ан нет - главным ограничением при использовании любых полевых транзисторов является разброс параметров. Эти параметры индивидуальны для каждого конкретного экземпляра и могут существенно различаться даже у однотипных полевых транзисторов из одной партии.

В разных источниках можно найти всевозможные описания измерителий параметров ПТ, но они либо сложны, либо представляют собой простейшие тестеры для определения начального тока стока и напряжения отсечки.
Предлагаемый к рассмотрению довольно простой прибор позволяет измерять величину напряжения затвор-исток при различных (задаваемых) токах стока. Это даёт возможность не только сразу и точно рассчитать номиналы резисторов, задающих режим работы каскада, но и снять вольт-амперные характеристики полупроводника, а при выполнении пары простейших манипуляций с калькулятором - вычислить крутизну передаточной характеристики.
Объектами для снятия характеристик могут быть как JFET-транзисторы со встроенным p-n переходом, так и MOSFET транзисторы обогащённого типа. Параметры считываются при помощи одного внешнего вольтметра или мультиметра, наличие которого предполагается у каждого радиолюбителя.
Схема устройства для измерения характеристик полевых транзисторов

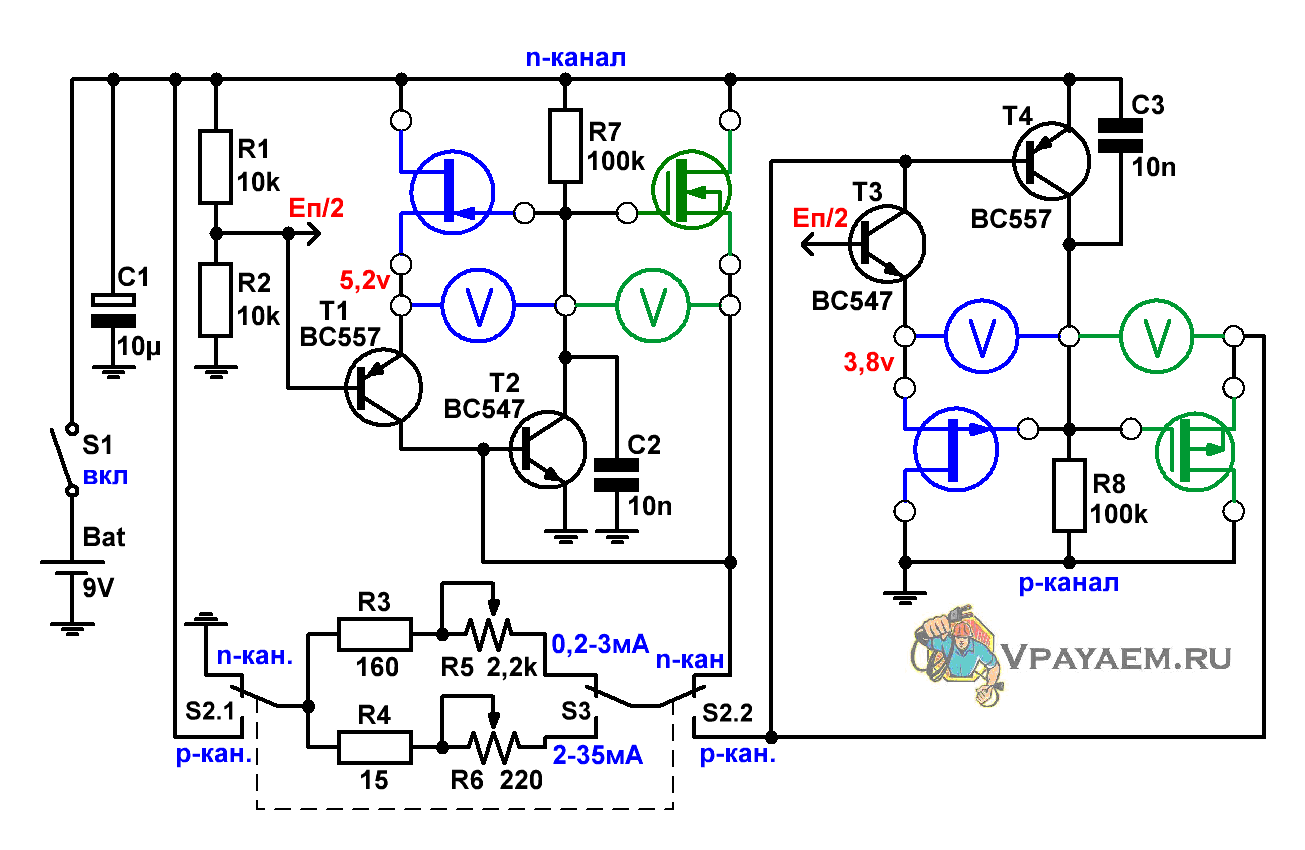

Рис.1 Схема прибора для измерения характеристик полевых транзисторов

Представленный на Рис.1 измерительный прибор довольно универсален и адаптирован для работы с любыми полевыми транзисторами, для которых необходимо как положительное смещение затвора относительно истока, так и отрицательное. С учётом различной проводимости ПТ таких типов полупроводников набралось 4 штуки: JFET n-типа, JFET p-типа, MOSFET n-типа и MOSFET p-типа.
Для того, чтобы избежать обустройства сложной коммутации в устройстве было решено под каждый вид полевика использовать отдельные клеммы подключения.

По большому счёту, схема представляет собой линейный стабилизатор тока. Токовым датчиком здесь является пара резисторов R3, R5 (или R4, R6), суммарное сопротивление которой рассчитывается исходя из формулы R ≈ 0,6/Iнагр .
При увеличении тока через испытуемый ПТ падение напряжения на датчике растёт. При достижении им значения 0,6В транзистор T2 начинает открываться, уровень напряжения на затворе ПТ падает, ток уменьшается. Таким образом происходит стабилизация Iс полевого транзистора.

Поскольку для нормальной работы n-канального JFET транзистора значение Uзи должно находиться в отрицательной области, напряжение на его истоке зафиксировано на уровне 5,2В посредством делителя R1, R2 и эмиттерного повторителя Т1.
Для n-канального MOSFET транзистора значение Uзи должно находиться в положительной области, поэтому его исток посажен на землю.

Для р-канальных транзисторов всё происходит аналогичным образом, но с обратной полярностью, для чего схема управления на транзисторах Т3 и Т4 перевёрнута относительно питания и земли.

Как было сказано, регулировка тока стока тестируемого транзистора задаётся изменением величины сопротивления токового датчика. Для удобства пользования прибором весь диапазон регулировки тока разбит на 2 поддиапазона: 0,2...3мА и 2...35мА.
Для того чтобы избежать необходимости использования дополнительного измерительного прибора, потенциометры следует снабдить шкалой и проградуировать. Ввиду того, что далеко не каждый JFET транзистор в состоянии выдать ток истока - 35мА, градуировку лучше выполнять с каким-нибудь не сильно мощным MOSFET транзистором, например, MOSFET n-типа из серии 2N7000 - 2N7002.
Далее всё просто: 1. Установить полевой транзистор; 2. В разрыв между его стоком и плюсом источника питания временно включить амперметр; 3. Нанести на шкалу резисторов отметки, соответствующие показаниям прибора в обоих поддиапазонах изменения тока.

Как пользоваться прибором?

1. Начальный ток стока полевого транзистора (только для JFET-ов) - это ток стока при Uзи = 0.
Крутим потенциометр, пока вольтметр не покажет Uзи = 0В. Показания на шкале потенциометра и будут являться искомым значением начального тока стока.
В принципе этот параметр имеет практический смысл только при расчёте каскадов с общим истоком, в которых исток без резистора посажен напрямую на землю (или шину питания для р-типа).

2. Напряжения отсечки полевого транзистора - это напряжение между затвором и истоком, при котором ток стока достигает заданного низкого значения (10мкА...1мА).
Параметр для аналоговой электроники мало информативный, а для switch MOSFET-ов задаётся при токе 250мкА и выше - поэтому 200мкА, выдаваемые прибором для измерения Uзи_отс, вполне достаточны для практического использования.

3. Напряжения Uзи при заданном токе стока - это главный параметр для расчёта усилительного каскада на полевом транзисторе.
Критериев выбора значения тока стока может быть множество, как с точки зрения достижений необходимой нагрузочной способности, так и других факторов, таких как: быстродействие, шумовые характеристики, энергопотребление, стабильность параметров и т. д. Исходя из этих критериев, разработчик, как правило, заранее знает при каком токе будет работать тот или иной каскад на ПТ.
Поэтому и тут всё очень просто: устанавливаем потенциометром необходимый ток стока и измеряем вольтметром Uзи.
Как дальше (с учётом снятых параметров) рассчитать элементы каскадов на полевых транзисторах мы подробно рассмотрели на страницах ссылка на страницу 1 и ссылка на страницу 2.

4. Крутизна передаточной характеристики - немаловажный параметр для расчёта коэффициента усиления каскада на полевом транзисторе.
Поскольку существует довольно сильная зависимость крутизны от начального тока стока транзистора, то и измерять её надо в непосредственной близи от заданного тока стока.
Предположим, что каскад будет работать при токе Iс=2мА. Тогда измерения напряжений Uзи можно провести при токах 1,5 и 2,5 мА, а значение крутизны вычислить по формуле S = ΔIc/ΔUзи (мА/В).
