Борьба за добротность катушки индуктивности.
Как намотать высокодобротную катушку без ферритового сердечника в радио-
любительских условиях?


Необузданные гонки за всё более высокими параметрами добротности колебательных контуров не так просты, как могли бы показаться на первый взгляд.
На предыдущей странице, мы определились, что добротность контура в первую очередь определяется добротностью катушки индуктивности, а она в свою очередь напрямую связана с сопротивлением потерь и описывается формулой Q=2πfL/Rпот.
Сопротивление потерь - это параметр, связанный не только с потерями в проводах, но и учитывающий потери в диэлектрике, сердечнике и экране.

- Потери в сердечнике складываются из потерь на вихревые токи и потерь на гистерезис, связанных с перемагничивание материала в течение периода.
- Потери в диэлектрике обусловлены как паразитной межвитковой ёмкостью между соседними витками катушки, так и магнитными свойствами диэлектрика каркаса катушки (эти потери аналогичны потерям в сердечнике).
- Потери в экране вызываются индуцированием переменным магнитным полем вихревых ЭДС в окружающих проводниках.

Точный расчёт всех перечисленных параметров - дело весьма затруднительное, поэтому, с целью упрощения задачи, обычно учитываются только потери в проводах, как вносящие основной вклад в общую сумму потерь.
При этом применяются специальные меры по минимизации неучтённых потерь – керамические, или ребристые каркасы, бескаркасные катушки (с "воздушным" каркасом), отказ от использования сердечника.

А теперь, что касается выбора параметра индуктивности катушки для достижения максимальной добротности.

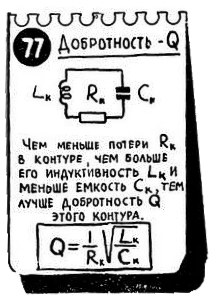

Глядя на формулу, описывающую величину добротности Q=2πfL/Rпот, а так же приведённую на рисунке, можно сделать преждевременный вывод - добротность катушки линейно растёт с ростом частоты и достигает максимума на частоте собственного резонанса, когда С минимальна и равна собственной паразитной ёмкости катушки и паразитных емкостей источника, нагрузки и монтажа.

Однако, не всё так просто!
Оказывается, что для достижения максимальной добротности на определённой частоте существует оптимальная величина индуктивности катушки.

При понижении частоты добротность уменьшается, но не линейно, а несколько медленнее, за счёт снижения влияния действия скин эффекта, гуляющего внутри провода, а при повышении - тоже плавно уменьшается из-за проявляющейся зависимости совокупных паразитных ёмкостей от частоты (варикапный эффект). К тому же эти паразитные ёмкости начинают доминировать в общей ёмкости колебательного контура, а образованный ими конденсатор, как известно, обладает далеко не самым выдающимся параметром добротности.

И в заключение нашего теоретического экскурса, всё же не воздержусь и приведу основные факторы, определяющие сопротивление потерь в проводах катушек на высоких частотах:

1. Омическое (активное) сопротивление проводника постоянному току - классика жанра, рассчитать можно по длине и диаметру провода на странице    ссылка на страницу.
2. Поверхностный эффект, скин-эффект - эффект роста сопротивления провода с ростом частоты. Суть эффекта состоит в вытеснении тока в поверхностные слои провода, в связи с чем уменьшается полезное сечение проводника и, как следствие, растёт его сопротивление.
3. Эффект близости, суть которого состоит в вытеснении тока под воздействием вихревых токов и магнитного поля к части провода, прилегающей к каркасу. В результате сечение, по которому протекает ток, принимает серповидную форму, что ведёт к дополнительному возрастанию сопротивления проводника.

Думаю, на этом хватит!
Переходим к опытно-практической части дипломной работы: Приготовим закуски и коктейли, накроем стол... Итак, какой должна быть высокодобротная катушка?

1. Очевидно, что из металла!
Ладно, посмеялись - и будет.
Нам нужен металл с минимальным удельным сопротивлением и с максимально возможным (в пределах разумного) диаметром проводника.
На начальном уровне - медь, на продвинутом - медь с серебряным напылением.

2. Катушка должна быть большой! Опять же, как и в первом пункте - излишний фанатизм не приветствуется.
Однако, помимо размеров катушки, пристальное внимание следует обратить и на форм-фактор - отношение длины к диаметру металлоизделия.
Опытными мотальщиками было продемонстрировано, что оптимальная по добротности катушка имеет отношение длины к диаметру L/D ≈ 1, причём изменение этого отношения в пару раз в ту, или иную сторону - к существенному изменению добротности не приводит.

3. Желание минимизировать эффект близости и уменьшить собственную ёмкость катушки сподвигло специалистов к следующему постулату: оптимальное отношение шага намотки (расстояние между центрами соседних витков) к диаметру провода равно ≈2.

4. И вот теперь главный вопрос радиолюбительства: Сколько мотать витков в оптимизированной катушке для достижения максимальной добротности?
На вопрос викторины отвечает М. Филатов, досконально изучивший этот предмет в 1976 г. на кафедре конструирования РЭА ФРиС РПИ.

   Диапазон       Параметры катушки       D каркаса
   L, мкГн       расчётные       20 мм       30 мм       40 мм
  10 м   1,5   L нам.(мм)   10   15   20
  n (вит.)   8,5   7   6
  d пров.(мм)   0,84   1,5   2,4
  Q   472   708   945
  14 м   2,0   L нам.(мм)   12   18   24
  n (вит.)   10,3   8,4   7,3
  d пров.(мм)   0,8   1,46   2,2
  Q   439   660   879
  20 м   3,0   L нам.(мм)   12   18   24
  n (вит.)   18,7   10,3   9
  d пров.(мм)   0,67   1,2   1,8
  Q   359   538   718
  40 м   6,0   L нам.(мм)   14   21   28
  n (вит.)   18,7   15,2   13,2
  d пров.(мм)   0,53   0,66   1,46
  Q   270   406   542
  80 м   12,0   L нам.(мм)   14   21   28
  n (вит.)   26,4   21,5   18,6
  d пров.(мм)   0,37   0,66   1,0
  Q   191   287   382
  160 м   24,0   L нам.(мм)   16   24   32
  n (вит.)   39   32   27,5
  d пров.(мм)   0,31   0,53   0,8
  Q   144   216   288


Данная таблица дошла до наших взоров благодаря стараниям латвийского радиолюбителя Юрия Балтина (YL2DX), опубликовавшим её в далёком 2003 году на своём сайте http://dx.ardi.lv, за что ему большое человеческое спасибо!

Таблица эта - не догма и не абсолютная истина в последней инстанции, однако она позволяет достаточно наглядно пронаблюдать зависимость параметра добротности катушки индуктивности от диаметра каркаса и толщины провода, а заодно и оценить оптимальное значение индуктивности для того или иного частотного диапазона.
Поэтому, если Вы всё-таки озадачились намоткой высокодобротного изделия, вооружайтесь информацией, изложенной на этой странице, доступным каркасом, или оправкой для бескаркасной катушки и бодро шагайте на сайт coil32.ru, где вы найдёте бесплатную, но очень хорошую программу для расчёта катушек индуктивности, а заодно и массу полезной теоретической информации по всему, что касается разнообразных намоточных изделий.

А на следующей странице будем мотать высокодобротные катушки на ферритовых кольцах, а также на кольцах из распылённого железа.
