Онлайн расчёт многозвенных LC - фильтров.
Калькулятор ФНЧ, ФВЧ, полосовых LC - фильтров 3-го, 5-го и 7-го порядков.


Одиночный LC-фильтр, как ни бейся, не может обеспечить достаточного подавления сигналов вне заданного диапазона частот, поэтому для формирования более крутой переходной области обычно используют многозвенные LC - фильтры.
Причём фильтры чётных порядков при равенстве сопротивлений источника и нагрузки вообще теряют актуальность, ведь добавлением всего одного конденсатора они превращаются в фильтр более высокого порядка.

В низкочастотной схемотехнике LC-фильтры фильтры решительно теряют позиции в пользу активных фильтров высоких порядков, за исключением, пожалуй, сглаживающих фильтров источников питания, LC-фильтров акустических систем, да изредка НЧ фильтров приёмников прямого преобразования.

Зато на непаханых полях радиочастотных диапазонов свободного пространства хоть отбавляй. То-то раздолье тут земледельцу! По левую руку - входные фильтры приёмников и трансиверов, по правую - фильтры выходных каскадов передатчиков, посередине ...
А что, собственно говоря, посередине?
Да всё, что угодно, поля-то - непаханые.

Описания свободных и вынужденных колебаний в электрических цепях, и иже с ними дисперсионные и характеристические уравнения систем различных аппроксимаций оставим бедолагам студентам, а сами играючи воспользуемся таблицами элементов LC фильтров-прототипов, приведённых в справочнике по расчёту фильтров Г. Ханзела.

Как правило, с точки зрения минимизации количества катушек индуктивности, в многозвенных фильтрах используют П-образную схему для ФНЧ и Т-образную для ФВЧ.

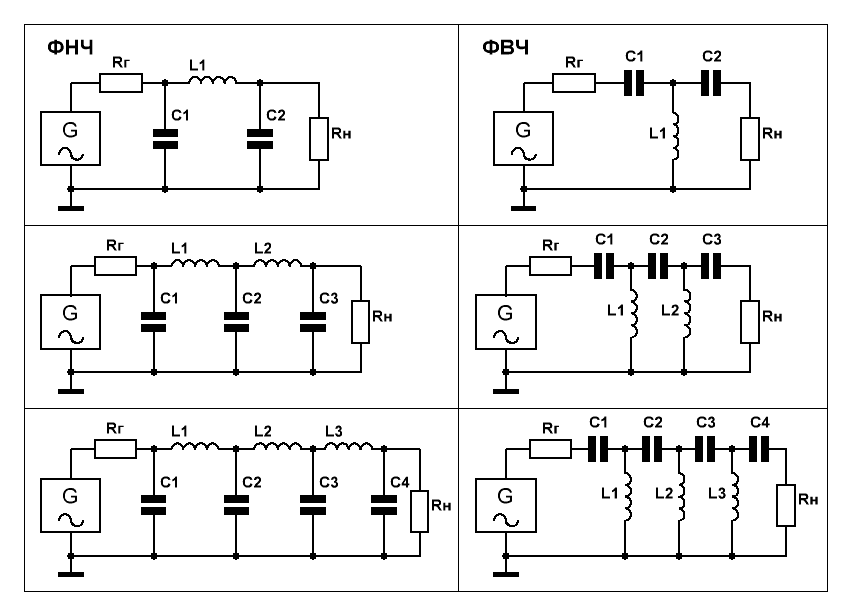

На Рис.1 приведены схемы подобных фильтров нижних и верхних частот 3-го, 5-го и 7-го порядков.

Рис.1

Расчёт поведём доверившись многочленам Пафнутия Львовича нашего Чебышёва.
Почему на сей раз Чебышева, а не вездесущего Баттерворта?

Ответ не сложен - в погоне за максимальным наклоном переходного участка, в жертву некоторой неравномерности АЧХ фильтра в полосе пропускания.

При одном и том же числе элементов схемы у фильтров Чебышева крутизна характеристики ослабления в полосе задерживания значительно больше, чем у фильтров Баттерворта и может составлять величину 8,5дб на октаву (против менее 6 дБ/окт) на каждый порядок фильтра.
Значение же неравномерности в полосе пропускания можно ограничивать, выбирая коэффициенты из таблицы фильтра - прототипа. Я посчитал, что неравномерность 0,28дБ окажется вполне приемлемой.

Ну и хватит, переходим к таблице.

ТАБЛИЦА РАСЧЁТА МНОГОЗВЕННЫХ ФИЛЬТРОВ ВЕРХНИХ и НИЖНИХ ЧАСТОТ.

   Характеристика фильтра
   Порядок фильтра
   Частота среза фильтра
   Сопротивление Rг и Rн (Ом)

   C1
   C2
   C3
   C4
   L1
   L2
   L3


И как обычно не забываем - многозвенные полосовые LC-фильтры получаются каскадным соединением ФНЧ и ФВЧ, тем более что они отлично друг с другом согласуются.

Ну а если полученный спад амплитудной характеристики не кажется слишком крутым, то нам прямая дорога к эллиптическим фильтрам, которые мы и посчитаем на следующей странице.
