Онлайн расчёт многозвенных эллиптических LC - фильтров Кауэра ПФ, ФВЧ, ФНЧ 3-го, 5-го и 7-го порядков.

Онлайн расчёт многозвенных эллиптических LC - фильтров Кауэра.
Калькулятор ФНЧ, ФВЧ, полосовых LC - фильтров Кауэра 3-го, 5-го и 7-го порядков.


В конце предыдущей страницы мы определились, что если крутизна спада амплитудной характеристики линейных фильтров показала себя недостаточно "круто", то прямая широкая дорога у нас лежит к эллиптическим фильтрам, называемых фильтрами Кауэра по имени немецкого деятеля наук Вильгельма Кауэра, описавшего их замечательные свойства.

Фильтры эти отличаются от классических линейных аналогов наличием дополнительных конденсаторов, включённых параллельно в ФНЧ (или последовательно в ФВЧ) катушкам индуктивности.

Если рассуждать "на пальцах" - конденсаторы эти совместно с катушками образуют режекторные фильтры, частоты которых располагаются в непосредственной близости за пределами полосы пропускания. Они-то, собственно говоря, и формируют дополнительную крутизну спада АЧХ эллиптических фильтров.

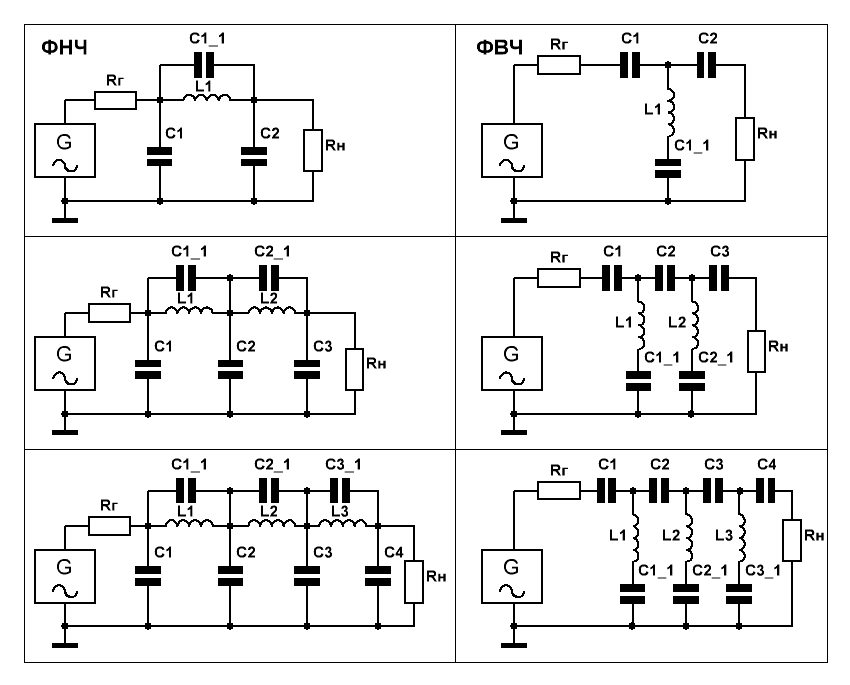

На Рис.1 приведены схемы эллиптических фильтров Кауэра нижних и верхних частот 3-го, 5-го и 7-го порядков.


Рис.1

Эллиптические фильтры объединяют в себе свойства фильтров Чебышева первого и второго рода, поскольку АЧХ эллиптического фильтра имеет пульсации заданной величины, как в полосе пропускания, так и в полосе задерживания. За счёт этого удаётся обеспечить максимально возможную (при фиксированном порядке фильтра) крутизну ската АЧХ.

АЧХ фильтра описывается следующими параметрами: – частотой среза, – порядком фильтра, – параметрами, определяющие величины пульсаций в полосах пропускания и задерживания.

И снова, задавшись неравномерностью в полосе пропускания - менее 0,5дБ, мы доверимся одной из многочисленных таблиц уважаемого господина Ханзела, приведённых в справочнике по расчёту фильтров в далёком 1969 году.


ТАБЛИЦА РАСЧЁТА МНОГОЗВЕННЫХ ФИЛЬТРОВ КАУЭРА ВЕРХНИХ и НИЖНИХ ЧАСТОТ.

   Характеристика фильтра
   Порядок фильтра
   Частота среза фильтра
   Сопротивление Rг и Rн (Ом)

   C1
   C1_1
   C2
   C2_1
   C3
   C3_1
   C4
   L1
   L2
   L3

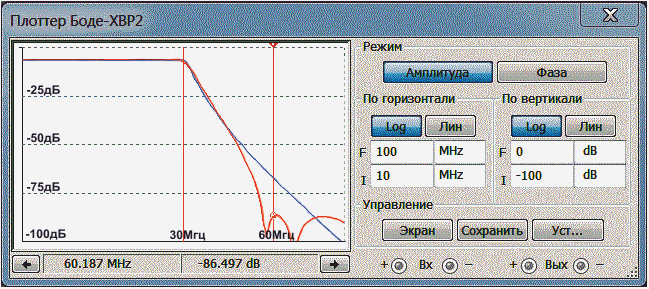

Для наглядности на Рис.2 приведены амплитудно-частотные характеристики двух вариантов фильтров нижних частот седьмого порядка, с частотой среза 30МГц.
Синим цветом обозначена АЧХ фильтра Чебышева, описанного на предыдущей странице, красным - эллиптического фильтра Кауэра.



Рис.2

Для получения полосового фильтра - либо соединяем каскадно ФНЧ и ФВЧ, либо идём на следующую страницу и грамотно проектируем ПФ по умным таблицам из справочника.
