Онлайн расчёт полосовых LC - фильтров 3-го, 5-го и 7-го порядков.

Онлайн расчёт полосовых LC - фильтров.
Калькулятор полосовых LC - фильтров Чебышева 3-го, 5-го и 7-го порядков.


Полосовой, он же полосно-пропускающий фильтр - это фильтр, пропускающий частоты в некоторой полосе частот, находящейся между нижней и верхней частотами среза, и может быть легко представлен в виде последовательности, состоящей из фильтра нижних частот и фильтра верхних частот.
Однако более рациональными с точки зрения оптимизации характеристик, являются фильтры, рассчитанные через ФНЧ-прототип. Преобразование фильтра низких частот в полосовой фильтр осуществляется заменой емкостей ФНЧ прототипа параллельными контурами, а индуктивностей - последовательными.

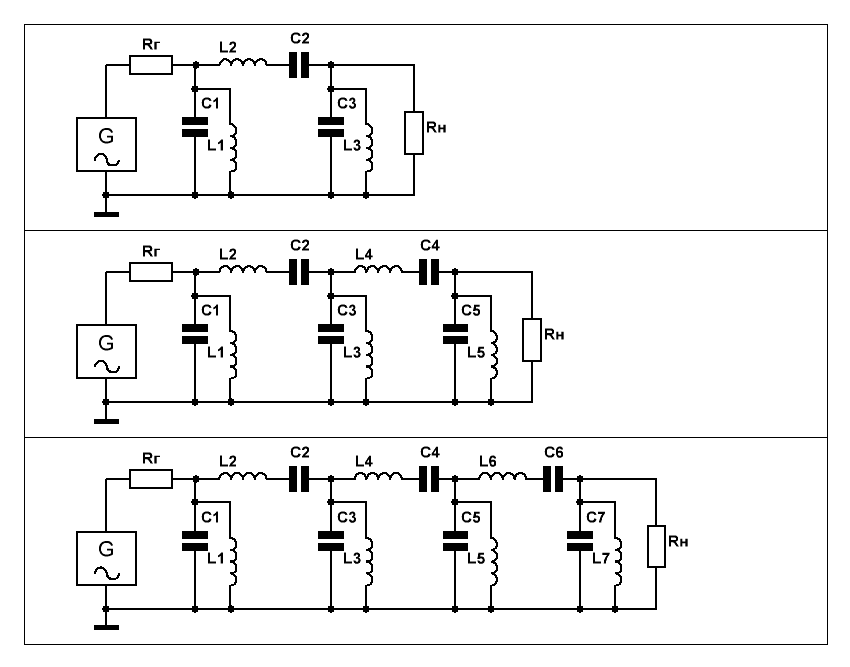

Примеры таких полосовых фильтров 3-го, 5-го и 7-го порядков приведены на Рис.1.

Рис.1

Расчёт поведём, используя прототипы фильтров нижних частот имени уважаемого Пафнутия Чебышева и таблицы не менее уважаемого господина Гранта Ханзела, приведённые в справочнике по расчёту фильтров.

ТАБЛИЦА РАСЧЁТА ПОЛОСОВЫХ LC ФИЛЬТРОВ.

   Порядок фильтра
   Нижняя частота среза фильтра
   Верхняя частота среза фильтра


   Сопротивление Rг и Rн (Ом)

   C1
   C2
   C3
   C4
   C5
   C6
   C7
   L1
   L2
   L3
   L4
   L5
   L6
   L7

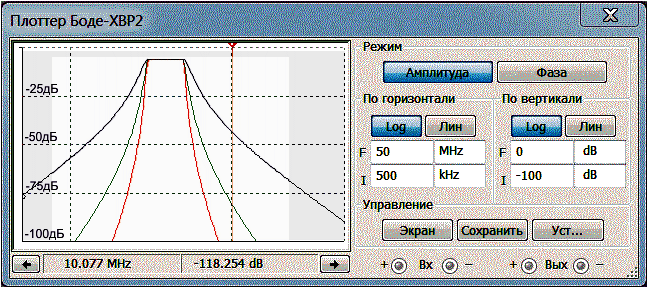

На Рис.2 приведены амплитудно-частотные характеристики полосовых фильтров 3-го, 5-го и 7-го порядков с полосой пропускания 3-5 МГц.



Рис.2

Характеристики затухания фильтров вне полосы пропускания симметричны и составляют величины: 38 дБ на октаву для фильтров 3-го порядка, 75 дБ - для фильтров 5-го порядка и 112 дБ - для фильтров 7-го порядка. Неравномерность в полосе пропускания - менее 0,5 дБ.

Приведённая таблица может стать хорошим подспорьем при расчёте входных диапазонных фильтров радиоприёмников и трансиверов, однако следует учитывать маленький, но ЖИРНЫЙ "НЮАНС":
Фильтры Чебышева значительно лучше других справляются с подавлением внеполосных сигналов, но становятся крайне неудобными (с точки зрения критически малых значений номиналов некоторых элементов) при выборе узкой полосы прозрачности.
Поэтому наиболее выигрышно они будут смотреться в устройствах относительно широкополосных - с не менее, чем полуоктавной полосой пропускания.
