Многовитковая рамочная антенна СВ–КВ–УКВ диапазонов

Активно-пассивная нерезонансная магнитная антенна для широко-
полосного приёма

Давайте-ка фразу "Лучшее – враг хорошего" оставим авторам изречения, будь то какой-нибудь там иноземный абориген Дрездена, злобный англосакс, или гордый внук славян калмык... А сами тем временем озадачимся модификацией отлично себя зарекомендовавшей рамочной антенны, подробно описанной на предыдущей странице.

Что позволяет считать описанную конструкцию "отлично себя зарекомендовавшей"? Многочисленные письма, приходящие мне на почту и сдобренные словами благодарности за возможность окунуться в волшебный мир радиоэфира. А также возможность в сложных условиях городских помех потрогать за вымя не только мегаваттного китайского АМ вещателя, но и эпизодичного радиолюбителя с позывным, и даже – свободного шарманщика-нелегала с паяльником в руках и собственной работы антенной в огороде.

А ещё возникает резонный вопрос – а на кой нам сдалось её модифицировать? Отвечу – стабильно усложняющейся помеховой обстановкой в городе в совокупности с естественной потребностью хоть как-то увеличить количество принимаемых корреспондентов!
Не знаю как у Вас, но у меня в последнее время в городской квартире с завидной регулярностью КВ диапазон начинает гудеть. Происходит это, как правило, в вечерние часы в полосе частот 3-15МГц с пиком шумовой плотности в районе 7МГц. В такие периоды времени любые типы антенн, кроме магнитных рамок, бессильны справиться со своими возложенными обязанностями. А вот фразу с предыдущей страницы о том, что экранирование рамки (с точки зрения шумовых характеристик) никаких преимуществ не даёт – я забираю обратно. В подобных условиях – очень даже даёт, причём помимо экранирования, возникает и потребность поворота плоскости рамки в такое положение, при котором шумы будут минимальны.

Так, с этим разобрались. А каковы пути дальнейшего улучшения приёмных свойств атенны?
Максимальная эффективность приёмной рамки диаметром около 30см находится в диапазоне частот: начиная с 10МГц и выше. Под эффективностью в данном случае я имею в виду такой параметр, как отношение сигнал/шум принимаемой станции. На более низкочастотных диапазонах для поддержания данного параметра требуется большее количество витков, причём тем большее, чем ниже частота принимаемого сигнала. Именно по такому принципу изменения количества витков на разных диапазонах строятся некоторые конструкции серийных магнитных КВ антенн, в том числе и подробно описанные в статье "Приёмные магнитные КВ антенны советского военпрома". И хотя приведённые рамки являются резонансными, тем не менее, все эти же принципы полностью распространяются и на нерезонансные магнитные антенны.

Амплитуда сигнала, поступающего с нерезонансной магнитной антенны, вполне достаточна для приёма приличным радиоприёмником с чувствительностью около 1мкВ. В этом случае, учитывая условия сильной зашумлённости КВ эфира в городе, большого смысла в введении антенного усилителя для рамочной антенны нет – вполне достаточно трансформатора для согласования несимметричного входа приёмника с симметричной антенной.
Если приёмник не обладает необходимой чувствительностью, то сигнал может быть без зазрения совести усилен посредством незамысловатой резонансной схемы, приведённой на предыдущей странице (ссылка на страницу).
Сложные схемы усилителей с дифференциальными входами и высокими коэффициентами усиления к ожидаемому улучшению не всегда приводят и, в силу широкополосности, вполне могут перегрузить смеситель приёмника и "порадовать" радиолюбителя непредвиденными интермодуляционными помехами.
С другой стороны, при наличии неблагоприятных условий в квартире и полном отсутствии балкона в каменных хоромах, может оказаться полезным вынос магнитной рамки на воздух, метра на 1-2 за пределы помещения. Поскольку длина кабеля между антенной и приёмником в данном случае может составлять значительную величину, то степень согласования волновых сопротивлений посредством симметрирующего трансформатора окажется явно недостаточной. Поэтому – при значительной длине коаксиального кабеля необходимость встроенного усилителя обусловлена функцией согласования волновых сопротивлений компонентов для получения приемлемых значений КСВ.

Итак тезисы выдвинуты, пора переходить к схеме электрической принципиальной.
Многовитковая  рамочная антенна с каскадом согласования с кабелем

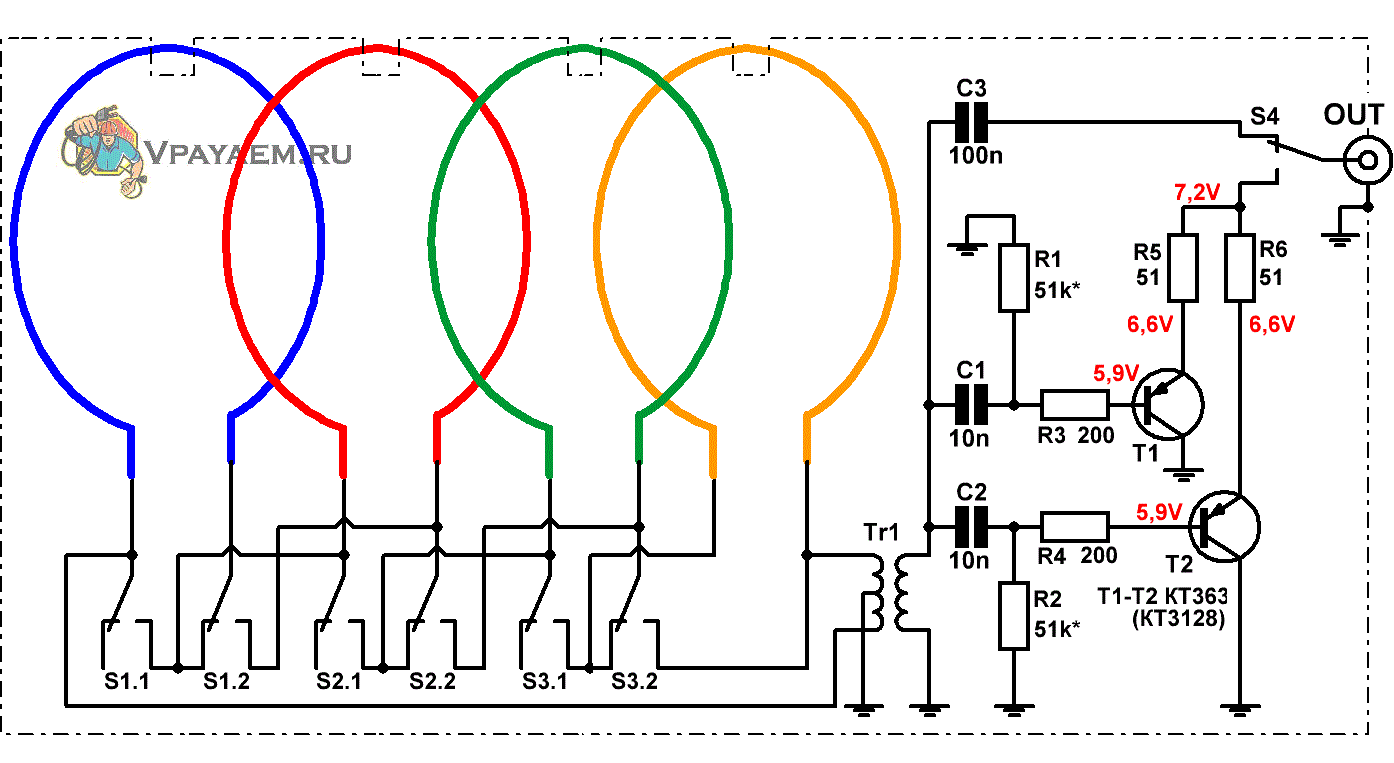

Рис.1 Многовитковая рамочная антенна с каскадом согласования с кабелем

Для расширения диапазона эффективно принимаемых частот вплоть до среднечастотного диапазона (500кГц) было принято решение увеличить количество витков рамочной антенны до 4-ёх.

Я использовал готовый четырёхжильный кабель ПВС 4*0,75, а в качестве экрана прикупил метр трубы медной отожжённой KME SANCO с внешним диаметром 12мм и толщиной стенок 1мм. Всё это хозяйство в минимальном объёме мне удалось приобрести в интернет магазине https://santshop.ru/, за что ему большое человеческое спасибо. После того как трубка будет свёрнута в кольцо, необходимо её разрезать пополам для того, чтобы организовать 1...1,5 сантиметровый зазор в экране, в который и будет проникать магнитная составляющая радиосигнала.

Три сдвоенных переключателя S1-S3 коммутируют витки кабеля, соединяя их между собой либо параллельно, либо последовательно, что позволяет таким образом изменять их количество на входе симметрирующего трансформатора Tr1 от 1 до 4.

Посредством переключателя S4 осуществляется выбор режима работы антенны между активным либо пассивным режимами.

Активное звено части усилителя, спрятанное в корпусе антенны, построено несколько нетрадиционно.
Во-первых, оно представляет собой 2 эмиттерных повторителя, включённых параллельно.
Во-вторых, не подразумевает подводимого к нему источника питания и запитывается от нагрузки, находящейся на другом конце кабеля, а конкретно - в составе основной части усилительного устройства.
Что даёт нам такое построение?
А даёт нам это – нормированное выходное сопротивление звена, равное ≈ 26 Омам, что гарантирует параметр КСВ при работе на 50-ти омный коаксиальный кабель, не превышающий 2.
Параллельное включение повторителей на Т1 и Т2, каждый со своей цепью смещения, пришлось использовать вынужденно - в связи со сложностью нахождения радиочастотных p-n-p транзисторов необходимой мощности. Тупо соединять в параллель транзисторы в подобном построении - решение не самое хорошее, так оно чревато повышенными нелинейными, а также интермодуляционными искажениями.
Токи покоя транзисторов (по 10мА каждый) задаются резисторами смещения R1 и R2, номиналы которых необходимо подобрать на финальном этапе настройки схемы.

Как это всё выглядит?

Практическая конструкция многовитковой  рамочной антенны Практическая конструкция многовитковой  рамочной антенны

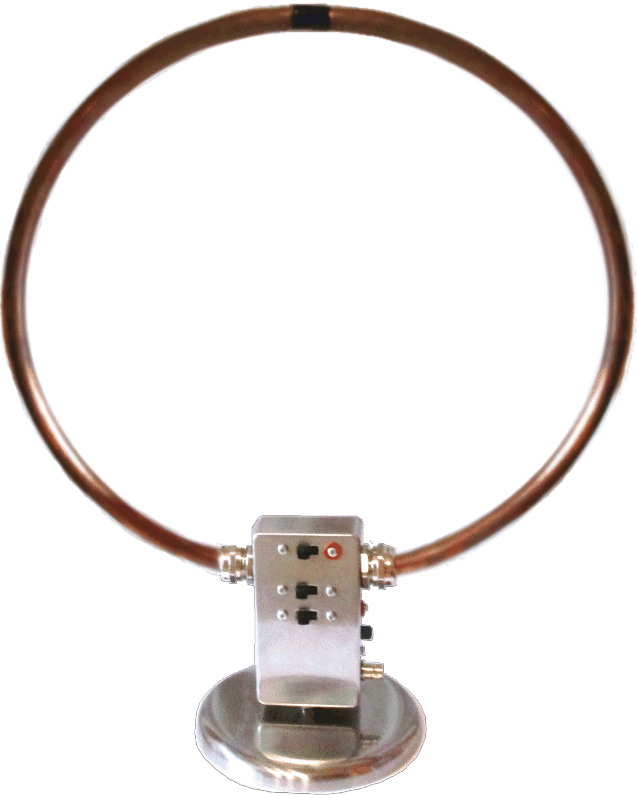

Рис.2 Практическая конструкция многовитковой рамочной антенны

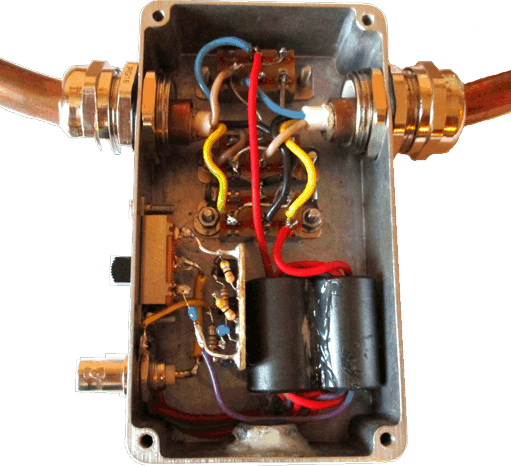

Понятно, что в связи с увеличением количества витков в рамке, трансформатор, который мы мотали на предыдущей странице в соответствии с рекомендациями 1428 (ссылка на страницу) при работе на нижних диапазонах окажется не самым оптимальным.
Налицо – необходимость увеличения индуктивности первичных обмоток. С другой стороны, при работе на верхних диапазонах, когда ко входу трансформатора подключён всего один виток – такое увеличение индуктивности будет нежелательным. Поэтому компромиссным решением следует считать незначительное увеличение индуктивности обмоток (я счёл оптимальным – в 2...3 раза) при сохранении количества витков в обмотках во избежание пропорционального увеличения паразитных ёмкостей трансформатора.
Делается это просто – увеличением размера используемого ферритового сердечника (бинокля). Оценить эти размеры можно по фотографии, приведённой на Рис.2 справа.

Однако пришло время обнародовать схему ответной части усилителя.
Схема ответной части многовитковой  рамочной антенны

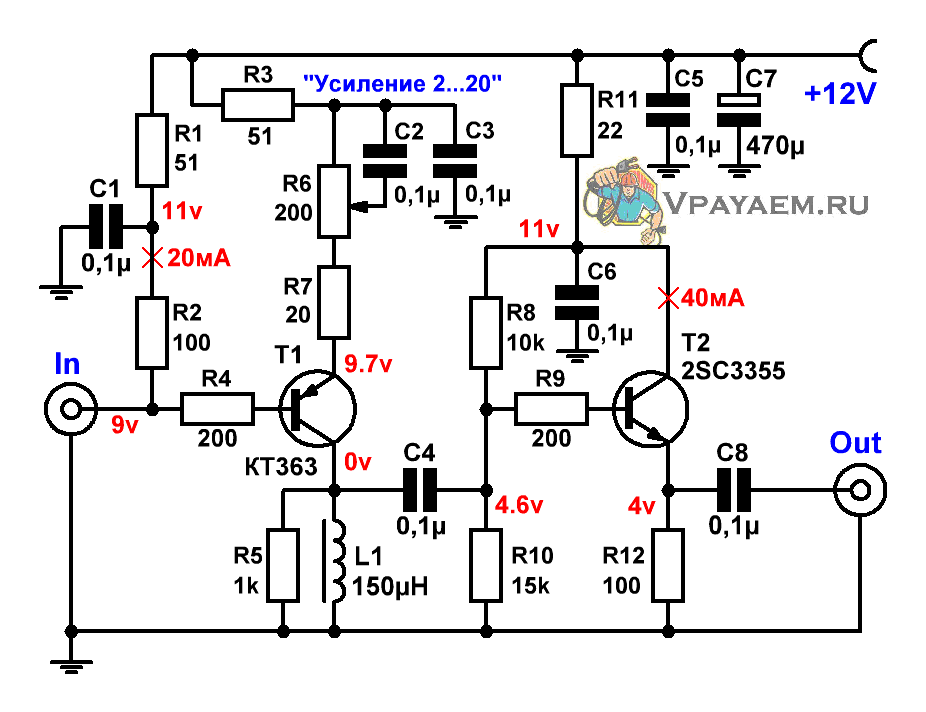

Рис.3 Схема ответной части многовитковой рамочной антенны

Простейший усилитель, приведённый на Рис.3, за счёт введения возможности регулировки усиления обеспечивает лучшие показатели, чем дифференциальные усилители, часто встраиваемые в корпус рамки, без возможности такой регулировки.

Как это работает? Резистор R2 является нагрузочным для эмиттерных повторителей, находящихся в корпусе рамки антенны, как постоянному, так и по переменному току. Далее следует усилительный каскад, выполненный по схеме с общим эмиттером на транзисторе Т1, в качестве нагрузки которого выступает резистор R5, зашунтированный дросселем L1.
Переменный резистор R6 выполняет функцию регулировки усиления входного сигнала в пределах 2...20 раз по напряжению.

Входное сопротивление усилителя определяется величиной параллельно соединённых R2 и Rвх каскада с ОЭ. Поскольку входное сопротивление каскада с ОЭ изменяется (в зависимости от положения регулятора усиления) от нескольких сотен ом до нескольких килоом, то величина входного сопротивления усилителя будет принимать значения ~ 75...95 Ом, что обеспечивает параметр КСВ при согласовании с кабелем, не превышающий 2.

Ну и наконец, эмиттерный повторитель на транзисторе Т2, работающий при значительном токе покоя, призван согласовать усилительный каскад с 50-омным входным сопротивлением радиоприёмника.

Настройка схемы сводится к подбору резисторов R1 и R2, находящихся внутри антенны (Рис.1).
Делается это следующим образом:
1. К выходу схемы (точка соединения R5 и R6 на Рис.1) временно подпаиваем резистор номиналом 150 Ом, второй вывод которого подключаем к источнику питания 12В.
2. Эмиттер транзистора Т2 отключаем от R6. Подбираем значение резистора R1 для получения тока, отдаваемого источником питания – 12,2мА.
3. Возвращаем подключение Т2 к цепи и подбираем значение R2 для получения тока, отдаваемого источником питания – 20мА.
При завершении настройки – токи через транзисторы должны уровняться и установиться на уровне ≈ 10мА через каждый.
4. Теперь отпаиваем резистор номиналом 150 Ом и считаем настройку внутренней части усилителя выполненной.

Ответная усилительная часть антенны должна заработать без всякой настройки, хотя проверить значения напряжений в указанных на схеме точках будет совсем не лишним.

Дроссель L1 можно использовать готовый, а можно намотать самостоятельно на кольце из ВЧ феррита или распылённого железа с наружным диаметром 10-20мм.
