Схема КВ-преселектора
Входной фильтр приёмника или трансивера - узкополосный КВ
перестраиваемый преселектор резонансной настройки
Для продолжения нашего серьёзного разговора перенесу-ка я сюда схему с предыдущей страницы.
Рис.2
Конечно же катушку с добротностью 1000 нам, скорее всего, намотать не удастся. Вернее удастся, но размеры её вряд ли будут адекватны
поставленной задаче.
А вот значения добротности в 500 единиц вполне достижимы без всякого шаманства и танцев с бубнами. Подробные рекомендации, по
изготовлению подобных катушек я уже приводил на странице ссылка на страницу.
Рекомендации штука хорошая, но как же быть с красивой АЧХ, приведённой на предыдущей странице?
Спокуха, оставим красивую АЧХ!
Не похерим Тельца Златого, оживим наследие старцев и отцов ламповой схемотехники - соберём изрядно
подзабытый умножитель добротности.
Однако вернёмся к схеме. Чем хороша приведённая конфигурация?
1. Стабильное 50-ти омное входное сопротивление, обеспечивающее при работе с согласованными антеннами КСВ, равный единице во всём
коротковолновом диапазоне.
2. Наличие всего одной высокодобротной катушки, не требующей никаких отводов витков.
3. Возможность введения очень простой, а главное, частотно-независимой положительной обратной связи для организации
эффекта умножения добротности.
Далее по схеме.
Входной истоковый повторитель на транзисторе Т1, имеющий входное сопротивление 1 Мом, необходим для бережного сохранения высоких
значений добротности контура.
Эмиттерный повторитель на Т2 служит для согласования выхода преселектора с 50-ти омным входом приёмника. Ток покоя этого транзистора
выбран достаточно большим (около 12 мА) для обеспечения показателя динамического диапазона устройства не менее 110 дБ.
Можно, конечно, расстараться и вымучить этот параметр на уровне, превышающем 120 дБ, как мы это делали на странице
ссылка на страницу, однако, учитывая относительную узкополосность сигнала, поступающего на активную
часть схемы, я особого смысла в этом не вижу.
К тому же не забываем, что преселектор - это устройство, которое прекрасно справляется и с функцией частотно-зависимого аттенюатора!
Скажу чистосердечно: азартно рыться по помойкам, выискивать на барахолках, или неистово выдёргивать из отслужившей срок
аппаратуры воздушные КПЕ, далее ветошью оттирать полувековую пыль, подгибать покорёженные пластины, а потом ещё и заморачиваться
конструкцией верньернного механизма - я не люблю. Ну не люблю я этого, не-люб-лю!
И что теперь прикажете с этим делать? Может быть 500 рублей и интернет спасут отца русской демократии?
Нет, мы не ищем лёгких путей - нам лень.

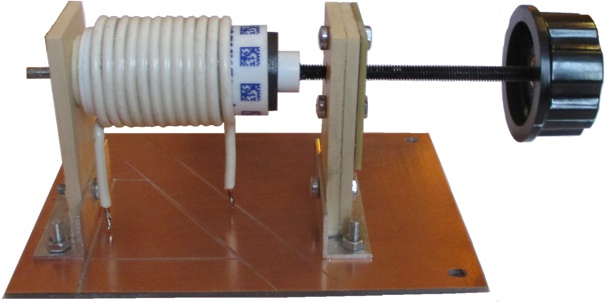

Катушка переменной индуктивности, она же вариометр, она же ферровариометр, она же Жора, она же Гоша -
вот, что как нельзя лучше спасёт отца русской демократии.
Конструкция не сказать, что новая, до смешного примитивная и, в добавок, ещё и обладающая верньерным замедлением.
И всё это счастье получается простым вкручиванием и выкручиванием внутрь катушки нескольких колец, склеенных из высокочастотного феррита.
Потери добротности 5-7% при полном вводе феррита в тело катушки - вполне сносный результат.
Пару слов о конструкции описываемого преселектора.
Поясню сразу - конструкция экспериментальная, оптимальностью не блещет, в качестве эталона прошу не рассматривать.
Поскольку выискивать керамические каркасы, обладающие известными достоинствами в виде низких диэлектрических потерь -

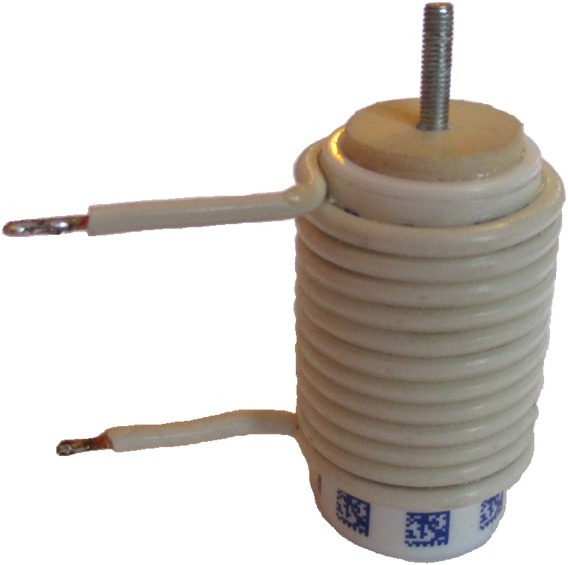

это тоже не наш метод, за основу каркаса был взят тюбик из-под какого-то лекарства, с внешним диаметром 2,2 сантиметра.
Намотка содержит 11 витков обычного одножильного силового провода сечением 1,5 мм2 (около 1,4 мм в диаметре) с
бережно сохранённой изоляцией.
Эта изоляция позволила нам без всяких заморочек обеспечить необходимое расстояние между витками и очистить совесть при
пропитке всей этой конструкции эпоксидным клеем.
Рис.3
"Эй чувак, ну ты чё?", - вежливо накатят продвинутые юзеры посеребрённых проводов и фарфоровых каркасов.
По большому счёту, парировать чётко сформулированный вопрос мне нечем, тем не менее, добротность полученного моточного изделия получилась
следующей:
500 - на частоте 14 Мгц,
250 - на нижней частоте (3,5 Мгц),
400 - на частоте 22 Мгц.
Бывалые мотальщики, поднаторевшие в боевых искусствах, наверняка смогли бы увеличить эти параметры единиц на 100-150,
но а мы убогие все люди будем радоваться тому, что имеем.

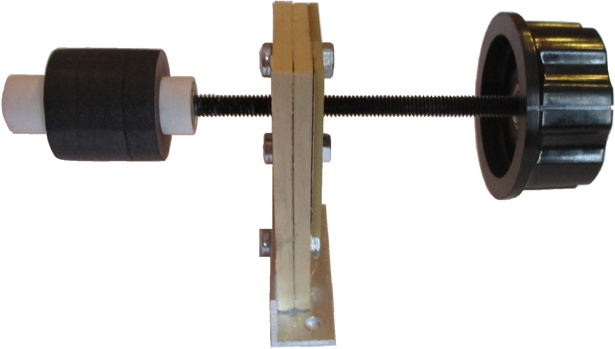

Рис.4
Сердечник, ответственный за регулировку индуктивности катушки, склеен из 4-ёх ферритовых колец М50ВН размером 20х10х5 и
посажен на длинный винт М4, который в свою очередь вращается туда-сюда на стойке, с вклеенной в неё резьбовой втулкой.
Итак, что у нас получилось в сухом остатке?
Для начала приведу параметры преселектора с выключенным умножителем добротности:
3,5 Мгц - полоса пропускания по уровню -3 дБ - 14 кГц, Кпер=1,
7 Мгц - полоса пропускания по уровню -3 дБ - 20 кГц, Кпер=1,5,
14 Мгц - полоса пропускания по уровню -3 дБ - 28 кГц, Кпер=2,
22 Мгц - полоса пропускания по уровню -3 дБ - 55 кГц, Кпер=1,8.
Нажатие тумблера "Q-умножитель", помимо увеличения значения добротности контура, даёт нам пропорциональное сужение полосы пропускания и
ничуть не менее пропорциональный рост коэффициента передачи на резонансной частоте.
Переменный резистор R3 позволяет плавно регулировать увеличение параметра добротности до 3-4 раз на нижних диапазонах и до срыва
в генерацию на верхних.
Значения ёмкостей частотозадающих конденсаторов (особенно на верхних диапазонах) в значительной степени зависят от ёмкости монтажа и
подбираются на окончательной стадии настройки преселектора.
А для радикальной проверки селективных свойств новорождённого, проведём-ка мы нетрадиционный опыт и заставим его попотеть в
качестве входного каскада в приёмнике прямого усиления КВ диапазона.
Но это будет уже другая история, опишем её на следующей странице.
|
