Схема защиты акустических систем от бросков выходного
напряжения

Она же - блок защиты от постоянного напряжения УНЧ с задержкой включения АС

«Эх, ядрёна кочерга, хорошая была акустика! Не уберёг таки красавицу, не спас семейный бюджет!!!
Всю ночь просидел в палатке с карабином в обнимку, а не углядел. Просочилась изнутри постоянка, прокралась, блин, сцуко незаметно.
Прости меня, любимая, что не смог я тебя уберечь!»

Типичная грустная история, сопровождающая усилители с непосредственной связью с акустической системой. А чтобы сильно не горюниться в подобных ситуациях, необходимо предусмотреть устройство защиты акустических систем от бросков выходного напряжения, возникающих из-за неисправности, или схемотехнических шероховатостей усилителя НЧ.

1. Начнём с простого дедовского способа избавления от головной боли при помощи разделительного конденсатора на выходе усилителя.
По поводу разделительных конденсаторов и их влияния на звук на аудиофильских форумах, если уж и не доходит до рукопашной, то где-то очень рядом.
Я бы, откровенно говоря, к этим баталиям относился без священного трепета - уж очень много здесь баек, домыслов и сомнительных доводов. Скажу больше - какой-нибудь там архаичный усилитель JLH Джона Линсли Худа с разделительным конденсатором на выходе звучит значительно музыкальнее современных дорогих ресиверов с непосредственной связью с АС.

Поскольку питание у рассматриваемых усилителей двуполярное, обойтись одним электролитом не удастся - нужен неполярный конденсатор. Вульгарное встречно-последовательное соединение электролитических конденсаторов, вопреки расхожему мнению, из полярного нормальный неполярный не сделает, нужна пара резисторов.

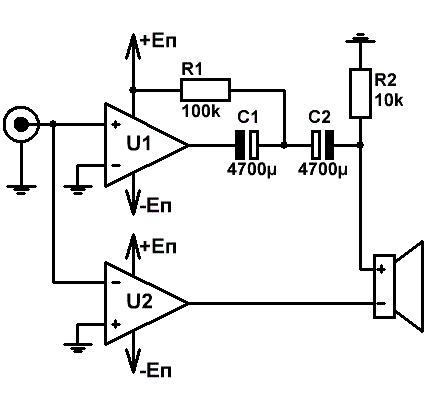

Простейшая схема защиты акустики
На Рис.1 приведена схема подключения нагрузки к мостовому усилителю мощности.
Для УНЧ с двуполярным питанием - всё тоже самое, просто минусовой вывод динамика сажается на землю.

Выбирая электролиты, следует исходить из максимального рабочего напряжения, равного удвоенному напряжению питания.
К примеру, при питании Uпит = ±50V конденсаторы должны быть рассчитаны на рабочее напряжение - не менее 100В.
Рис. 1

2. Плавно переходим к классике жанра - полупроводниковым блокам защиты акустических систем от постоянного напряжения.
Схемы на транзисторах имеют приличный набор недостатков, так что даже не будем транжирить на них своё драгоценное время.

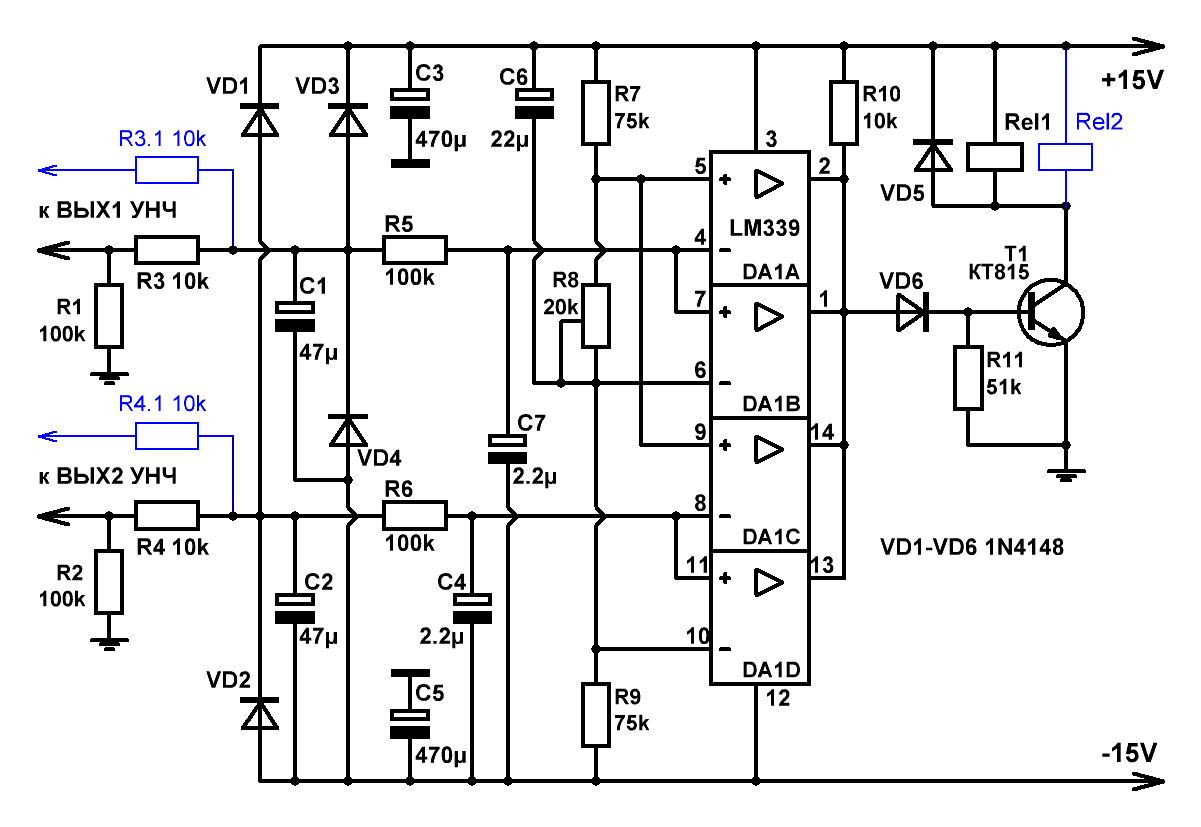

Схема защиты акустики
Рис.2

Схема построена на одной дешёвенькой микросхеме, представляющей собой счетверённый компаратор, и одном транзисторе, плюс всякая мелкая рассыпуха.

Количество контролируемых выходов УНЧ может быть существенно увеличено добавлением дополнительных резисторов и реле, как это показано для примера на принципиальной схеме синим цветом.
Не очерченные на схеме контактные группы электромагнитных реле подключатся в разрыв цепей, соединяющих выходы усилителей с акустическими системами.
При возникновении постоянного напряжения на любом из входов устройства происходит одновременное размыкание всех контактов реле.
Количество каналов управления может быть легко увеличено до двух. Для этого 13 и 14 выводы микросхемы необходимо отсоединить от 1 и 2 выводов, подключить их через резистор номиналом 10кОм к плюсу питания, и, добавив дополнительный транзисторный каскад с реле, возрадоваться искомому результату.

За контроль положительных уровней входных сигналов отвечают компараторы DA1A и DA1C, за ревизию отрицательных - DA1B и DA1D.

Диоды VD1-VD4 осуществляют защиту блока от высоких напряжений на входе, возникающих при неисправности усилителя, приводящей к плевку постоянкой, равной +, или - Еп усилителя.

Подстроечным резистором R8 устанавливается желаемый уровень срабатывания защиты в пределах от ±0V до ±1,75V. Значения эти приведены при количестве контролируемых выходов УНЧ, равных двум. При удваивании числа контролируемых выходов пределы эти уменьшаются в 2 раза, при утраивании - в 3 и т. д. Если мы упираемся в слишком низкий уровень срабатывания, то лечится это простым увеличением номинала резистора R4.

Теперь, что касается интегрирующих RC-цепей, целью которых является выделение из переменки постоянной составляющей.
Одиночная цепь, как не воюй, не в состоянии адекватно справиться с возложенной на неё высокой ответственностью. При увеличении значения ёмкости конденсатора - до неприличия возрастает время срабатывания защиты, при уменьшении - возникают ложные срабатывания при работе мощных усилителей на высокой громкости.
Именно из этих соображений в схеме применены двойные RC-цепи, позволяющие использовать устройство с усилителями вплоть до киловаттных мощностей и гарантирующие время срабатывания при возникновении высокого постоянного напряжения на выходе усилителя, не превышающее 70-80 мсек.

Транзистор Т1 - любой n-p-n биполярный, или n-канальный полевой, способный справиться с суммарным током, подключенных к нему реле.

При использовании схемы в сочетании с мостовым усилителем мощности, один вход соединяется с выходом УНЧ, идущим на плюсовую клемму динамика, второй вход - с выходом УНЧ, идущим на минусовую.

Конденсатор С6 отвечает за время задержки подключения акустических систем к выходу УНЧ при нажатии кнопки питания. При данном значении ёмкости задержка составляет - около 2 секунд.
