Схема ДВ-СВ-КВ приёмника для качественного приёма АМ-SSB станций.
Простой супергетеродинный радиоприёмник с использованием в качестве гетеродина
китайского модуля DDS синтезатора.


Нет, китайцы всё-таки молодцы! Чай придумали, великую стену отстроили, компас - и тот изобрели.
А почему, собственно? Китаец, сука, трудолюбивый! Забыл обувь на сменку - сделал пока шёл в школу, изобрёл америкашка DDS, пожалуйста, получи империалист гранату от китайского бойца - разнообразные аккуратно спаянные модули синтезаторов для радиолюбительских поделок.

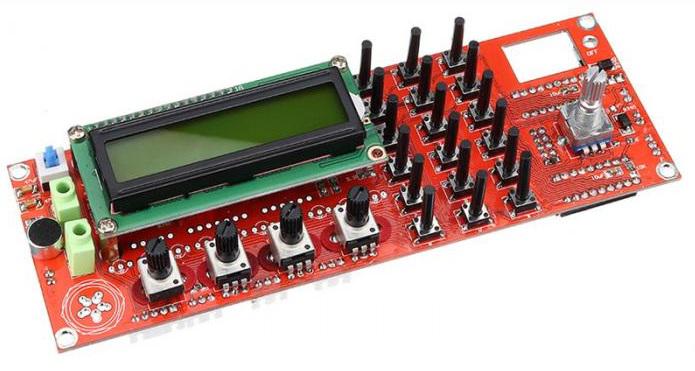

DDS синтезатор ad9851 DDS синтезатор для радио

А поскольку нас, иных ископаемых схемотехников, поламывает от всяких там микропроцессорных прибамбасов, то и я с неподдельным удовольствием воспользовался предложением от наших китайских товарищей и поимел такой DDS генератор для разнообразных экспериментов.
Интересующие меня характеристики таковы: Диапазон частот синусоидального сигнала: 0 ~ 60 мГц; Дискретность установки частоты: < 1Гц; Диапазон регулируемой амплитуды: 2mVpp ~ 5Vpp.

Начать решил с такой важной для радиолюбителя вещи, как качественный ДВ-КВ радиоприёмник, позволяющий принимать - как выжившие вещательные станции с АМ модуляцией, так и любительские однополосные SSB переклички.
Да так, чтобы пахал и радовал, не хуже всяких там "знаменитых" Дагенов и Туксанов! И чтобы был предельно простым в реализации и настройке!

Простой ДВ, СВ, КВ, АМ, SSB радиоприёмник
Рис.1

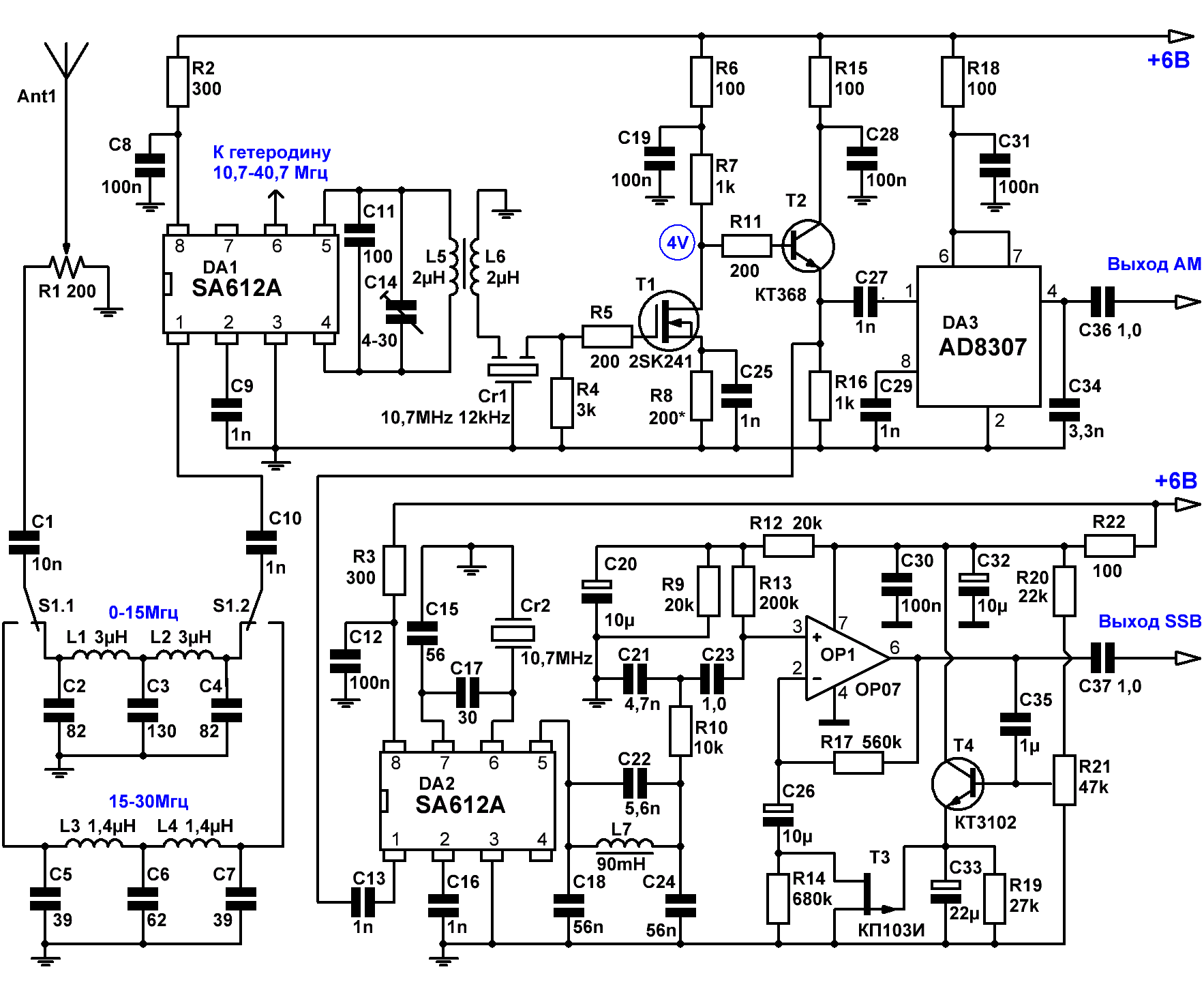

Схемотехнически устройство, приведённое на Рис.1, представляет собой супергетеродинный приёмник с промежуточной частотой 10,7МГц и раздельными детекторами АМ и SSB сигналов. От двойного преобразования частоты было решено отказаться с целью минимизации конструкции, количества элементов, а также максимального упрощения настройки приёмника.

Для того чтобы оградить себя от необходимости держать на входе многочисленные диапазонные фильтры, гетеродин вынужден трудиться на частотах, превышающих ПЧ (10,7МГц), а весь диапазон принимаемых частот разбит двумя входными фильтрами на 2 части: 0 - 15 МГц и 15 - 30 МГц

Как это выглядит? Итак, ПЧ = 10,7 МГц. При перестройке гетеродина в полосе частот 10,7 - 25,7 МГц, принимаемые частоты будут находиться в диапазоне Fгет - Fпч = 0 - 15 МГц. Зеркальным к нему окажется канал Fгет + Fпч = 21,4 - 36,4 МГц.
Фильтр нижних частот 5-го порядка, выполненный на L1, L2, С2-С4 весьма неплохо отсечёт от приёма частоты зеркального канала, причём, чем дальше будет находиться принимаемая частота от 0 МГц, тем эффективнее он с этим будет справляться.

Далее. Напоминаю, ПЧ = 10,7 МГц. При перестройке гетеродина в полосе частот 25,7 - 40,7 МГц, принимаемые частоты будут находиться в интервале Fгет - Fпч = 15 - 30 МГц, а зеркальным к нему окажется канал в диапазоне частот Fгет + Fпч = 36,4 - 51,4 МГц.
ФНЧ на L3, L4, С5-С7 отсекает всё лишнее, что находится выше 30МГц.

Глядя на схему, можно увидеть, что переключение диапазонов производится простейшим сдвоенным тумблерком S1.
Расчёт фильтров производился исходя из сопротивления источника - 200 Ом. Переменный резистор R1 осуществляет согласование входной части приёмника с любыми типами антенн (независимо от их волнового сопротивления) и, помимо этого, выполняет функцию простейшего аттенюатора при чрезмерно высоких уровнях входного сигнала. Настройку можно производить на слух по наилучшему соотношению сигнал-шум на выходе приёмника.

После фильтров сигнал поступает на вход смесителя, выполненного на микросхеме DA1 SA612. Основа микросхемы - двойной балансный смеситель с динамическим диапазоном 85-90 дБ, диапазоном входных частот 0-500 Мгц, да ещё и обладающую усилением в 17 дБ.

Трансформатор L5-L6 осуществляет согласование дифференциальных выходов SA612A с однополярным входом кварцевого фильтра и заодно формирует необходимое для фильтра выходное сопротивление ≈ 3кОм.

Далее отфильтрованный сигнал поступает на усилительный каскад на полевом транзисторе Т1, имеющий входное сопротивление так же ≈ 3кОм и на эмиттерный повторитель (Т2), осуществляющий окончательную развязку кварцевого фильтра от детекторов.

Детектор сигналов амплитудной модуляции выполнен на DA3 AD8307, представляющей собой логарифмический УРЧ с детектором на выходе и чувствительностью - около 40 мкВ.
Логарифмическая характеристика усилителя избавляет нас от необходимости применения системы АРУ и гарантирует динамический диапазон на уровне 92 dB. При этом качество звукового сигнала на выходе детектора при приёме АМ вещалок (несмотря на нелинейную характеристику), поверьте - ничуть вас не разочарует.

Детектор SSB сигнала собран на микросхеме DA2 SA612A, призванной осуществить перенос сигналов промежуточной частоты в область звуковых частот. В ней задействован встроенный в микросхему гетеродин, генерирующий на резонансной частоте кварца - 10,7 Мгц.
Фильтр нижних частот 4-го порядка с частотой среза 3 кГц, образованный Rвых DA2, С18, L7, C22, C24, R10, C21, обладает крутизной спада АЧХ - минус 44 дб/октаву (т.е. при отстройке от принимаемой станции на 3кГц). Естественно, что такие параметры могут быть достижимы только при использовании высокодобротной катушки, намотанной достаточно толстым проводом на низкочастотном феррите. Никакие головки от магнитофона подобного результата не дадут!

После ФНЧ у нас следует малошумящий операционный усилитель со схемой АРУ, осуществляемой за счёт изменения сопротивления канала полевого транзистора Т3. За изменение этого сопротивления отвечает напряжение, снимаемое с выхода амплитудного детектора, собранного на транзисторе Т4 по схеме, известной старожилам как "катодный детектор".
Подстроечным резистором R21 устанавливается максимальная амплитуда выходного сигнала и соответственно глубина АРУ, исходя из личных пристрастий радиолюбителя.

Катушки L1- L4 могут иметь любую форму и конструкцию. Готовые китайские изделия - также не возбраняются.
L5 и L6 следует намотать на одном (общем) кольцевом ферритовом сердечнике М30ВН, М50ВН, либо подходящем по частотным свойствам амидоновском кольце.
Количество витков рассчитывается исходя из свойств и размеров имеющихся у вас сердечников в любом калькуляторе (например, Coil32).

Настройка радиоприёмника по постоянному току сводится к подбору номинала резистора R8 для получения на стоке транзистора Т1 значения напряжения 4В.
Подстроечным конденсатором С14 устанавливается максимальный уровень принимаемого сигнала. В идеале следует контролировать этот уровень на эмиттере транзистора Т2, подав на вход приёмника сигнал от генератора. На крайняк, при отсутствии приборов - по наилучшему качеству приёма какой-либо пойманной радиостанции.

Важно!!! Амплитуда напряжения, поступающего с выхода DDS синтезатора на 6 вывод смесителя SA612, должна находиться в пределах 200...300 мВ!
