Современный коротковолновый регенеративный приёмник
Каким должен быть хороший всеволновый КВ регенератор?
Рис. 1
Для связи антенны с резонансным контуром используется каскодная схема ОК-ОБ на транзисторах Т1 и Т2 в барьерном включении.
Каскодная - из соображений максимальной развязки между входом и выходом.
Барьерное же включение позволяет нам работать в режиме микротоков транзисторов в широком диапазоне частот.
Точно через такой же каскад на транзисторах Т3 и Т4 на контур подаётся регулируемое напряжение положительной обратной связи,
необходимое для придания нашей схеме регенеративных свойств.
Сигнал, выделенный колебательным контуром, поступает на каскодный усилитель высокой частоты, выполненный на двухзатворном
транзисторе Т5.
Что даёт нам такая конфигурация? Сопротивления транзисторов Т2 и Т3, работающих в режиме микротоков, со стороны коллекторов
составляют многие сотни килоом. Входное сопротивление Т5 по постоянному току - десятки мегаом и носит чисто ёмкостной
характер. Так, что можем удовлетворённо выдохнуть, главная задача предоставить резонансный контур самому себе - успешно
выполнена.
Входной фильтр С1 L1 C2 L2 C3 подавляет внедиапазонные помехи ниже 3 Мгц и выше 30 Мгц и должен являться, по моему разумению, необходимым
атрибутом любого регенеративного приёмника для предотвращения эффекта прямого детектирования мощных внеполосных сигналов, особенно
УКВ/ФМ станций.
За сигнал положительной обратной связи отвечает двухзатворный транзистор Т6. Путём изменения величины напряжения на верхнем по схеме
затворе (в пределах 0-0,5 В) происходит мягкая регулировка уровня регенерации.
Детектирование сигнала осуществляется транзистором Т8, включённым по схеме эмиттерного детектора. Детектор, выполненный на биполярном
транзисторе обладает значительно лучшей чувствительностью по сравнению с широко распространённой схемой истокового детектора, но
имеет низкое входное сопротивление, поэтому к стоку транзистора Т5, подключается через эмиттерный повторитель на Т7.
С выхода этого повторителя мы в дальнейшем снимем сигнал и для схемы автоматического поддержания уровня регенерации, но это уже
будет уже другая история в рамках отдельной статьи.
Продетектированный сигнал звуковой частоты снимают с нагрузочного резистора R19 в цепи эмиттера транзистора T8.
Через фильтр низших частот C13R20С14 он подаётся на усилитель звуковой частоты.
Теперь, что касается конденсатора переменной ёмкости.
Если у радиолюбителя есть воздушный КПЕ с верньерным устройством, имеющим замедление не менее 1:10, можно смело его ставить
и наслаждаться гарантированным успехом. Если это замедление 30-50 можно также смело уменьшать и количество контуров, в зависимости
от диапазона перестройки КПЕ.
У меня конденсатор есть, но желания его впаивать - нет, ведь мы делаем современный регенератор, поэтому я направил свой
взор в сторону варикапов.

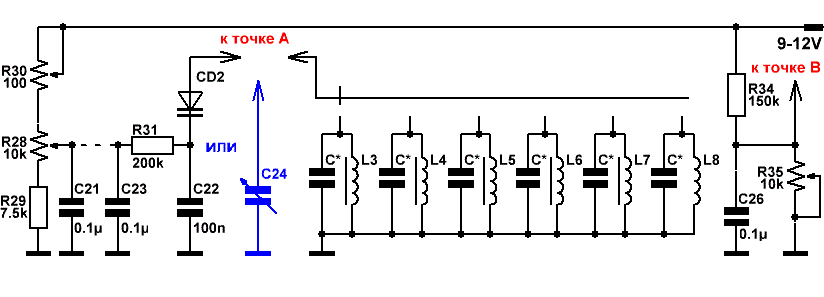

Приведу варианты регулирующих элементов.
Рис. 2
Варикапы - приборы хорошие, но, сцуко, вредные, с ярко выраженной зависимостью добротности от приложенного к ним напряжения.
Чем это плохо? А тем, что при перестройке приёмника по частоте, придётся постоянно подкручивать резистор R35 (Рис.2), регулирующий глубину
положительной обратной связи. В дальнейшем, при введении схемы автоматического поддержания уровня регенерации, эта проблема отпочкуется.
Но а сейчас?
Придётся переходить в область пологой зависимости добротности от приложенного напряжения и мириться с тем, что характеристика
изменения ёмкости будет тоже пологой. При изменении регулирующего напряжения 5.1-12 вольт, коэффициент перекрытия по ёмкости с
учетом ёмкостей транзисторов у меня получился - 1,43 (70-100 пФ).
Варикапы - любые высокочастотные, с добротностью, не менее 400-450.
Их нужно запараллелить в количестве, необходимом для получения указанного диапазона изменения ёмкости. У меня получилось 10 штук
КВ122А. Можно попробовать КВ139А, их потребуется гораздо меньше. Параметр добротности этих варикапов (> 160) пусть не пугает,
он указан при Uобр=1,5В, при 5.1В - будет в несколько раз выше.
Переменные резисторы R28 и R35 должны быть многооборотными, R35 - желательно, R28 - обязательно. R30 - осуществляет плавную
перестройку частоты в пределах 3-4 кГц.
Теперь, что касается важного звена любого регенератора - катушки индуктивности.
|
