SSB детектор Г.Брагина, RZ4HK.
Балансный смеситель - приёмник прямого преобразования.


Высокочастотные интегральные ключи и мультиплексоры давно уже стали неотъемлемым атрибутом высококачественных смесителей в приёмниках прямого преобразования и SDR-ах.
А мультиплексор 74НС4053 и вовсе прочно вошёл в касту классиков жанра, как один из образцов, обладающий достойными характеристиками, приличным быстродействием, не высокой ценой и широкой доступностью для отоваривания.
Геннадий Брагин одним из первых применил этот мультиплексор в схеме балансного смесителя в своём ставшим популярным трансивере «YЕS-2002». Схема проста, не содержит дефицитных деталей и по силам даже малоопытному радиолюбителю.

Когда я открывал эту тему, я "зуб давал", что у такого Уважаемого радиолюбителя с большой буквы «У», автора многих конструкций, издателя сборника «Радиодизайн», не выгорит найти какие-то неточности и шероховатости - он сам у кого хочешь их найдёт, потом догонит и ещё раз найдёт, а потом подумает и опять... Ну, в общем, Вы понимаете.

Но нет, не боги горшки обжигают. По мере заполнения страницы и вникания в схему, пара моментов, всё-таки, вызвали у меня желание поделиться сомнениями.

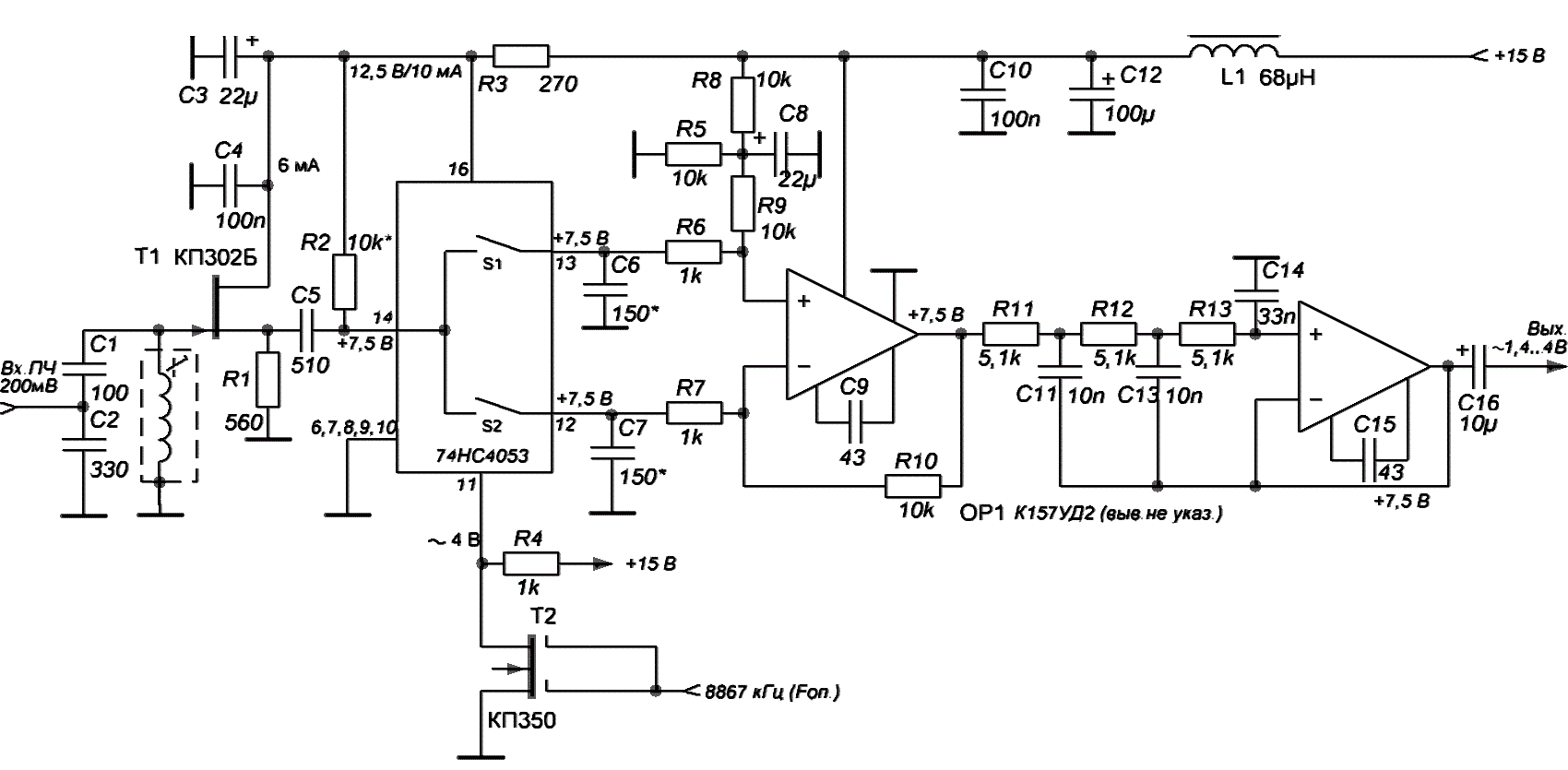

Но сначала схема и кусок авторской статьи из журнала КВ и УКВ 2005 года.



«Сигнал с подчисточного кварцевого фильтра поступает на емкостной делитель входного контура ПЧ и далее на затвор истокового повторителя на КП302Б. Усиленный по мощности сигнал подается на общий вход двух противофазно управляемых МОП-ключей 74НС4053. Коммутация осуществляется с частотой опорного генератора. К выходам этих ключей подключен дифференциальный усилитель (половинка операционного усилителя К157УД2) и интегрирующие конденсаторы. Величины этих конденсаторов оказывают существенное влияние на качество выходного низкочастотного (продетектированного) сигнала.
Для снижения шумов и развязки от последующего каскада в УНЧ установлен ФНЧ третьего порядка, собранный на другой половине ОУ К157УД2. Крутизна спада АЧХ за частотой среза ЗкГц - примерно 18 дБ на октаву.

После необходимых в данном случае испытаний работа собранного детектора вызвала неподдельное удивление. Во-первых, (считаю это самым важным обстоятельством) выходной синусоидальный сигнал в полосе частот от единиц герц до самых высоких частот равномерен по амплитуде и обладает очень малыми нелинейными искажениями. На частоте 1кГц Кни < 0,1%, что подтверждается кристально чистым тоном при прослушивании совместно с качественным УНЧ и акустикой. А красиво и приятно звучащий трансивер с соответствующими параметрами это предел мечтаний любого радиолюбителя.

Кроме того, при подаче на вход детектора сигнала от ГСС с уровнем 0,5мкВ на выходе УНЧ хорошо слышен тональный сигнал при соотношении с/ш ~10дБ, что гарантирует присутствие в наушниках только шумов эфира, а не фоновое шипение каких-либо каскадов трансивера.
И самое последнее - высококачественный выходной сигнал получается без дополнительных регулировок, что и требуется при повторении. В целом получился SUPER-детектор (шутка).

Дополнительно на оставшейся неиспользованной паре ключей можно собрать хороший балансный SSB модулятор. "Опорник" уже имеется. В конечном итоге в схеме имеется задел для создания очень важного узла любого трансивера с отличными характеристиками».


На самом деле, при настройке входного контура на резонансную частоту, соответствующую середине диапазона принимаемых станций, и подаче на затворы полевого транзистора сигнала гетеродина, мы на выходе получаем готовый приёмник прямого преобразования с характеристиками, значительно превышающими популярные ППП на встречно-параллельных диодах.

Единственное, о чём надо позаботиться в суе - о согласовании входного контура с 50-омным сопротивлением антенны. Сделать это не сложно, увеличив соотношение значений емкостей С1 и C2 до 1/10.

Теперь о шероховатостях:
1. Верхний допустимый предел напряжения питания, подаваемого на 16 вывод микросхемы 74НС4053, по техническому описанию производителя составляет 10 В.
Вполне вероятно, что у автора она трудилась и при 12,5 В (судя по цифре, указанной на принципиальной схеме). И мало того, что трудилась, так ещё и обеспечивала более высокие показатели, как по быстродействию, так и по сопротивлению открытых каналов.
Но режим этот, скажу я Вам - не правильный, снижающий ресурс работы микросхемы, ставящий работоспособность устройства в зависимость от частоты опорного сигнала, окружающей температуры и разных других внешних факторов. Поэтому, вместо резистора R3, я бы посоветовал воткнуть маленький интегральный стабилизатор напряжения на 10 В.

2. Работа балансного смесителя несколько разбалансируется различающимися нагрузочными сопротивлениями, коими являются сопротивления прямого и инверсного входов операционного усилителя. По прямому - входное сопротивление составляет величину R6+R9, по инвертирующему - R7.
Я бы рекомендовал использовать следующие номиналы резисторов: R6=0,56кОм R9=5,6кОм, R7=6,2кОм, R10=62кОм.
