Умножители напряжения на любой вкус. Онлайн калькулятор

Расчёт несимметричных и симметричных, параллельных и последо­вательных, однополупериодных и двухполупериодных умножителей напряжения

А не забацать ли нам с утреца электроэффлювиальный излучатель? Наполнить атмосферу лёгким отрицательным аэроионом - чтоб не слабее воздуха гор, соснового леса или морского прибоя.
Что ещё надо человеку, чтобы встретить безмятежную старость?
А надо-то всего ничего - фруктовый кефир и источник напряжения на пару-тройку десятков киловольт.

Трансформатор на такие напряжения - штука нешуточная, специфическая, подвластная не каждому энтузиасту. Значительно более простым решением будет использование умножителей напряжения, находящих место не только в радиолюбительских поделках, но и широко применяющихся в электронных устройствах промышленного производства.
Происходит это благодаря приятным свойствам умножителей - возможности формировать высокое, до нескольких десятков и сотен тысяч вольт, напряжение при малых габаритах, массе и простоте расчёта и изготовления.
Приведём основные типы умножителей напряжения.

Рис.1 Несимметричные уможители напряженияРис.2

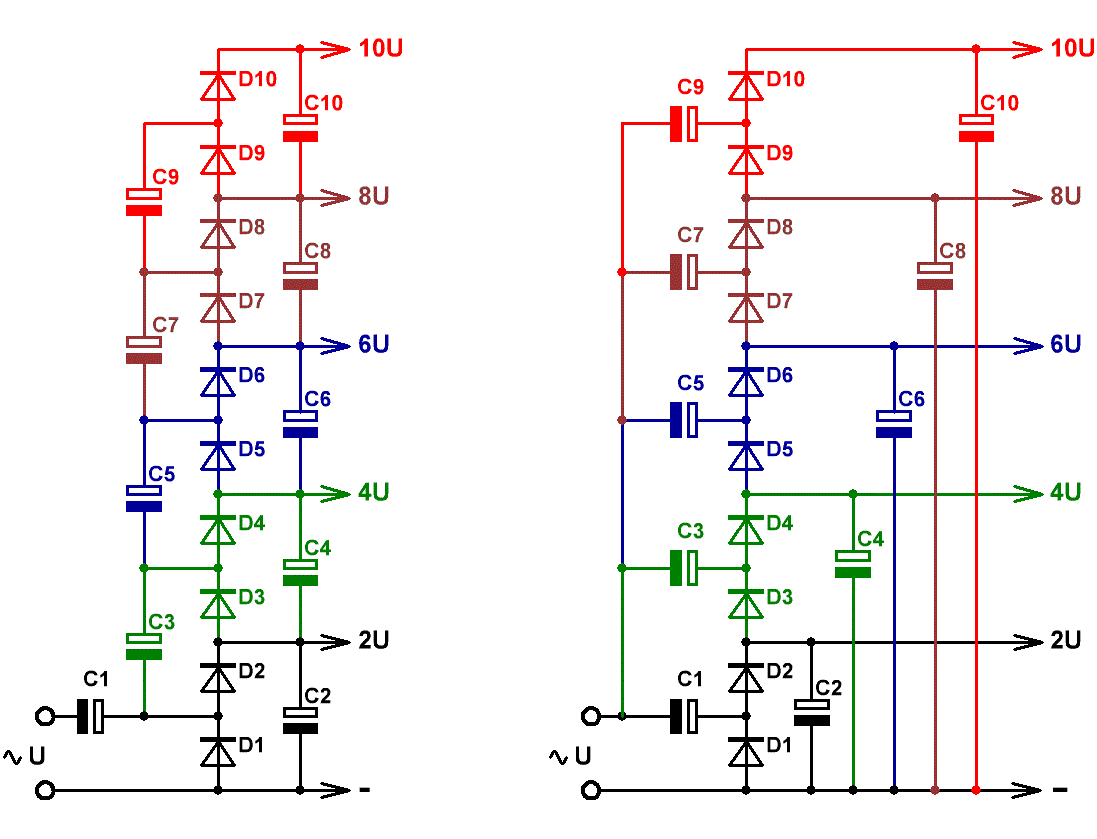

Изображённый на Рис.1 умножитель напряжения относится к последовательным несимметричным умножителям (или несимметричным умножителям 2-го рода). Подобные устройства наиболее универсальны, напряжение на диодах и конденсаторах распределены равномерно, можно реализовать большое число ступеней умножения.
В данной схеме все конденсаторы, за исключением С1, заряжаются до удвоенного амплитудного напряжения 2×U, к конденсатору С1 приложено амплитудное напряжение U, таким образом, рабочее напряжение конденсаторов и диодов получается достаточно низким.

Необходимая ёмкость конденсаторов в этой схеме определяется по приближенной формуле:
С (МкФ) = 2,85×N×Iн / (Кп×Uвых) = 2,85×N / (Кп×Rн), где
N—кратность умножения напряжения;
Iн — ток нагрузки, мА;
Кп — допустимый коэффициент пульсаций выходного напряжения, %;
Uвыx—выходное напряжение, В.

Ёмкость конденсатора С1 должна в 4 раза превышать расчётное значение С.
Максимально-допустимый ток через диоды должен как минимум в 2 раза превышать ток нагрузки Iн.

На Рис.2 приведена схема параллельного несимметричного умножителя (или несимметричного умножителя 1-го рода). Для этого вида умножителей требуются меньшие значения ёмкостей конденсаторов по сравнению с последовательными аналогами, однако такой их недостаток, как пропорциональный рост напряжения на конденсаторах с увеличением числа ступеней, ограничивает их применение в устройствах со значительными величинами выходных напряжений.

При одинаковых выходных токах, величины ёмкостей конденсаторов C4 и C6 в параллельном умножителе меньше, чем в последовательном кратно количеству ступеней. Так, если в последовательном ёмкость конденсатора С6 - 100 МкФ, то для трёхступенчатого параллельного умножителя потребуется ёмкость 100 / 3 = 33 МкФ.

Представленная формула расчёта ёмкостей умножителей верна для частоты напряжения сети - 50Гц. Однако, наиболее эффективно использование умножителей напряжения при их питании напряжением высокой частоты от специального преобразователя. В этом случае величины ёмкостей уменьшаются пропорционально кратности увеличения частоты преобразователя.

Приведу для наглядности калькулятор для расчёта элементов умножителей напряжения.
Здесь Rн = Uвых / Iн, либо Rн = Uвых² / Pн.

Тип умножителя
Количество ступеней умножителя
Сопротивление нагрузки (кОм)
Частота входного напряжения (по умолчанию 50), Гц
Допустимый коэффициент пульсаций Uвых, %

Ёмкость конденсатора C1 (МкФ)
Ёмкость конденсатора C2 (МкФ)
Ёмкость конденсатора C3 (МкФ)
Ёмкость конденсатора C4 (МкФ)
Ёмкость конденсатора C5 (МкФ)
Ёмкость конденсатора C6 (МкФ)
Ёмкость конденсатора C7 (МкФ)
Ёмкость конденсатора C8 (МкФ)
Ёмкость конденсатора C9 (МкФ)
Ёмкость конденсатора C10 (МкФ)

Количество ступеней умножителя нельзя увеличивать до бесконечности - с ростом числа секций их вклад в увеличение выходного напряжения быстро уменьшается. К тому же представленные несимметричные умножители напряжения являются однополупериодными и не обладают высокой нагрузочной способностью.

В связи с этим, при необходимости дальнейшего наращивания выходного напряжения и мощности, подводимой к нагрузке свыше 50 Вт - прямая дорога у нас лежит к симметричным двухполупериодным умножителям напряжения.
Симметричная схема умножения напряжения получается, если запараллелить входы двух несимметричных схем, рассчитанных в таблице, у одной из которых необходимо сменить полярность подключения электролитических конденсаторов и диодов.
В результате вырисовываются следующие схемы.

Рис.3 Симметричные умножители напряженияРис.4

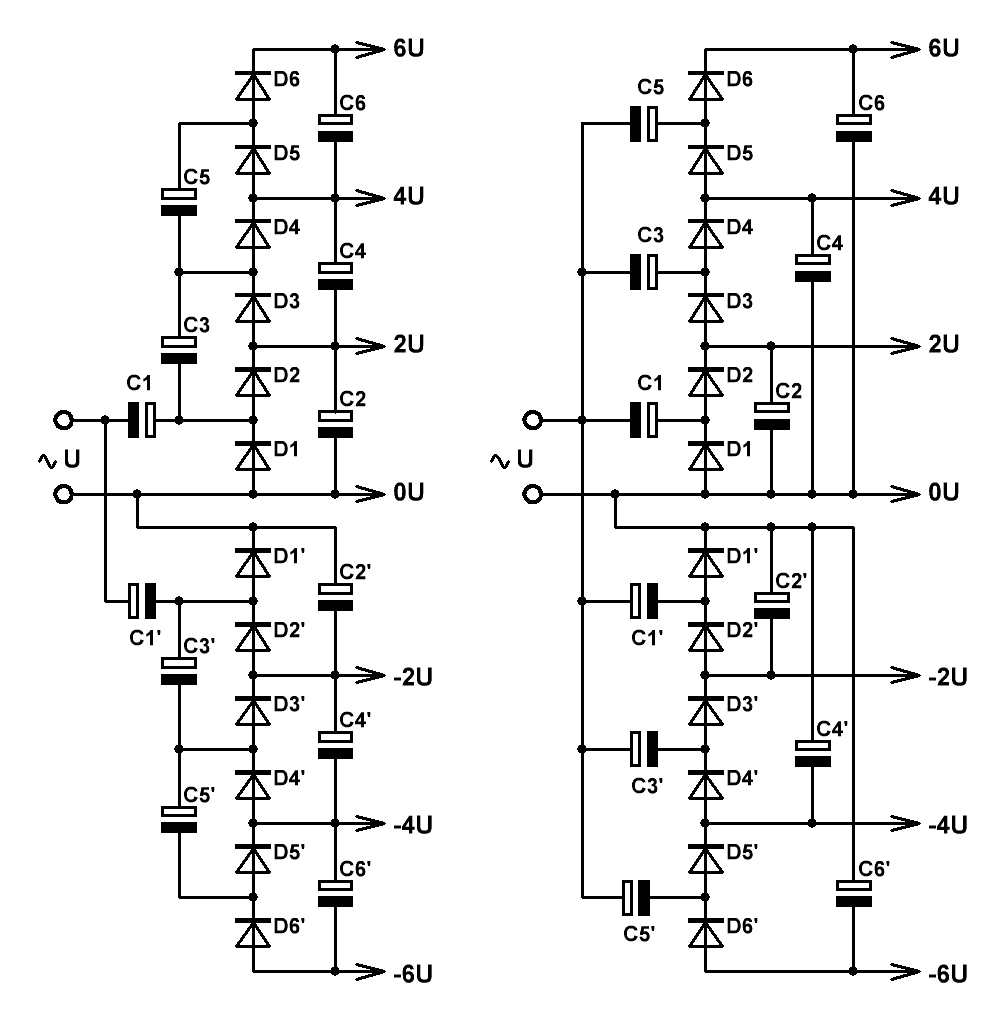

На Рис.3 приведена схема последовательного симметричного двухполупериодного умножителя, на Рис.4 - схема параллельного симметричного двухполупериодного умножителя напряжения.

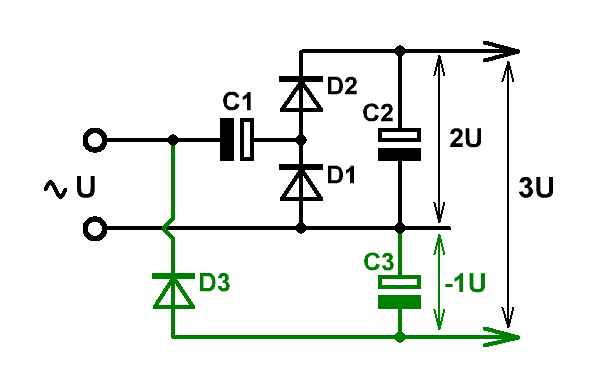

При необходимости поиметь двуполярное питание, точку 0U следует подключить к земляной шине.
