Автоматическое импульсное зарядное устройство на ИМС TL494.

Универсальное зарядное устройство для любых типов аккумуляторных батарей
с номинальными напряжениями 1,5 - 24В и ёмкостью 0,3 - 200Ач.


Заряд аккумуляторной батареи - это химический процесс, в ходе которого аккумулятор принимает в себя часть электрической энергии, прибывающей из сетевой розетки. Обряд несложный, однако имеет нюансы и несколько отличается от церемонии зарядки воды денежными символами и звездой Эрцгаммы.

Наиболее широко распространены два способа заряда аккумуляторов: 1 - при постоянном зарядном токе и 2 - при постоянном напряжении.
Первый из них мы достаточно легко и непринуждённо реализовали в мощном бестрансформаторном ЗУ, описанным на странице  ссылка на страницу , второй - рассмотрим в рамках этой статьи.

Итак, заряд постоянным напряжением.
При данном способе напряжение на выходе ЗУ поддерживается постоянным в течении всего времени заряда. В результате, в связи с постепенным увеличением внутреннего сопротивления батареи, зарядный ток убывает в течение процесса от максимального до практически нулевого.
При этом, без специальных защитных схемных решений, сила тока в начальный момент заряда может достигать весьма опасных для АКБ величин - 100-150% от номинальной ёмкости аккумулятора. Чтобы батарея в этот момент не крякнула от неожиданности, в мощные зарядники обязательно вводят ограничитель тока (≈ 50% ёмкости АКБ).

Стало быть, нам нужно серьёзно озадачиться устройством, выдающим в сухом остатке: регулируемое в диапазоне 1,5-24В постоянное напряжение, выходной ток вплоть до 20А и содержащим узел защиты, ограничивающий этот ток величиной, заранее задаваемой юзером.
К тому же, при таких весомых мощностях повиснет в воздухе вопрос, касающийся параметра КПД, а также массогабаритных характеристик зарядного устройства.

Исходя из сложившейся ситуации, делаем широкомасштабный вывод: блок питания должен быть импульсным, стабилизатор напряжения и регулятор тока - тоже.

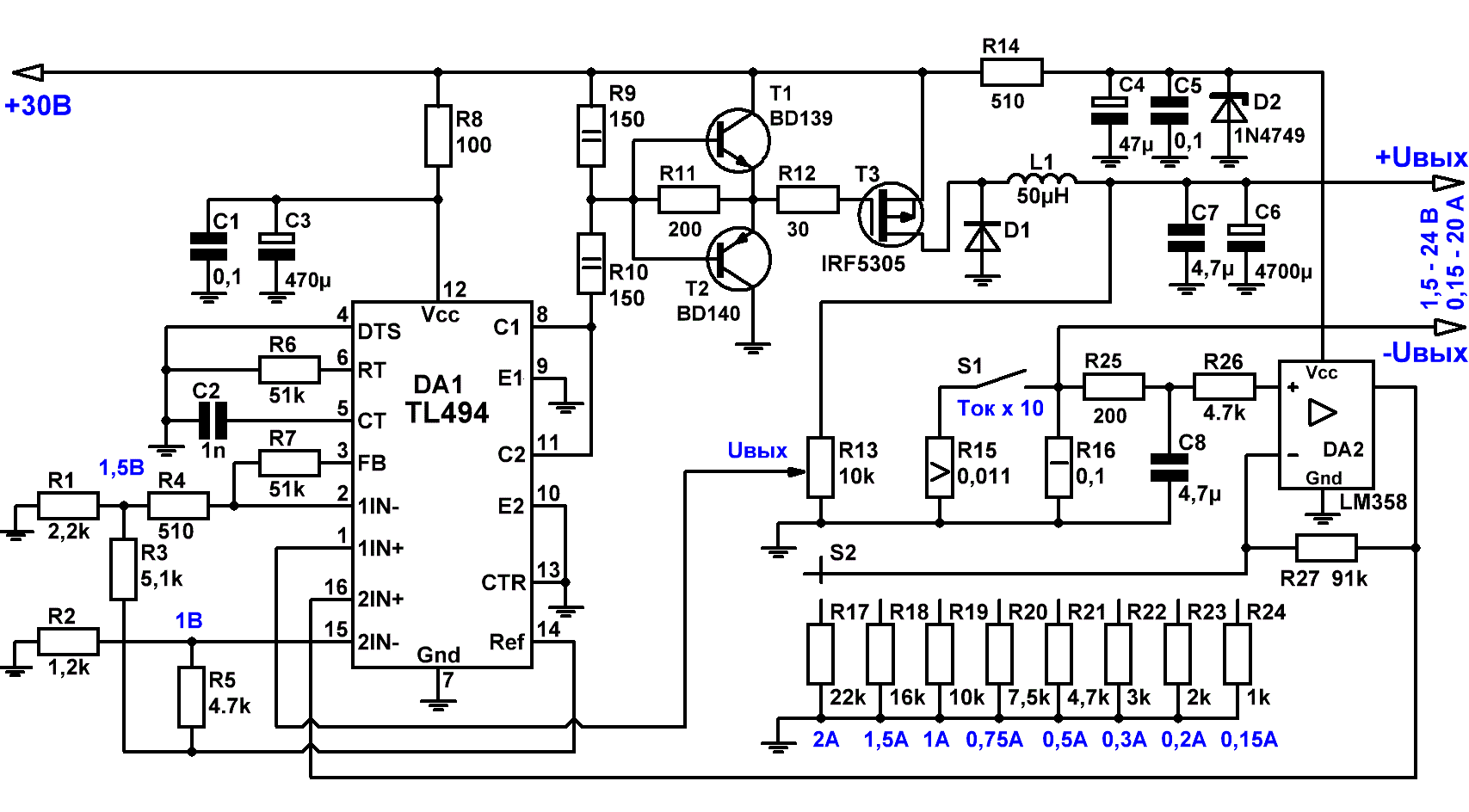

Начнём с конца. Схема электрическая принципиальная регулируемого стабилизатора напряжения с ограничителем тока.
Автоматическое импульсное зарядное устройство на ИМС TL494
Рис.1

В основе схемы стабилизатора лежит интегральная микросхема TL494, представляющая из себя ШИМ - контроллер, вполне комфортно себя чувствующий в схемах управления блоков питания.

При полном отсутствии желания выпендриться и бить себя по темечку, считая себя умнее создателей ИМС, было решено на 100% следовать схеме включения микросхемы, приведённой в качестве примера 10А блока питания в Datasheet-е производителя.

Частота колебаний внутреннего генератора, задаётся элементами R6, С2 и составляет 20кГц.
Внешний биполярный транзистор был заменён на мощный p-канальный полевик Т3, обладающий значительно более высоким параметром КПД при работе в ключевых приложениях.
Двухтактный эмиттерный повторитель на транзисторах Т1-Т2 предназначен для прокачки значительной входной ёмкости полевого транзистора.
Делитель, образованный резисторами R9, R10, ограничивает максимальное напряжение Uзи Т3 на допустимом уровне -15В.

Как это всё работает?
Выходное напряжение (+Uвых) через делитель, образованный переменным резистором R13, поступает на неинвертирующий вход (1IN+) встроенного в ИМС усилителя ошибки и сравнивается с опорным напряжением 1,5В, присутствующем на инвертирующем входе (1IN-).
Если это напряжение ниже опорного, контроллер даёт команду на увеличение длительности выходных импульсов, если выше - на уменьшение. Таким образом происходит стабилизация выходного напряжения на уровне Uвых = 1,5×Kдел, где Kдел - коэффициент деления переменника R13.
Таким образом, в верхнем (по схеме) положении ползунка R13 Kдел=1, и выходное напряжение зафиксируется на уровне 1,5В, в нижнем - Kдел=∞, а это означает, что всё питающее напряжение через постоянно открытый ключ попадёт в нагрузку.

Теперь, что касается ограничения выходного тока.
Минусовой вывод нагрузки, как видно из схемы, подключается к земле не напрямую, а через резисторы мелкого номинала R16 (при выходных токах до 2А), либо R15IIR16 (при токах 2-20А).
Ясен хроматограф, что напряжение, падающее на этих резисторах, будет прямо пропорционально протекающему через нагрузку току.
Далее это напряжение усиливается операционным усилителем DA2, а следом поступает на неинвертирующий вход (2IN+) второго усилителя ошибки, где сравнивается с опорным напряжением 1В на инвертирующем входе (2IN-). Последующий механизм реакции микросхемы на соотношение входного и опорного сигналов аналогичен предыдущему описанию, за исключением того, что второй усилитель включён в режиме компаратора, и изменения выходного уровня происходят скачкообразно с частотой, определяемой постоянной времени интегрирующей цепочки R25 С8.

Итак. Ограничение тока происходит в момент появления на выходе DA2 напряжения уровнем 1В. Переключаемые резисторы R17-R24, отвечающие за коэффициент усиления операционного усилителя, как раз и определяют момент появление этого выходного уровня, в зависимости от тока, протекающего через нагрузку.

Приведу пример. Допустим, нам надо ограничить ток в нагрузке значением 1А. При таком токе на резисторе R16 образуется напряжение 0,1(Ом)×1(А)=0,1(В), т.е. для получения напряжения на выходе операционника 1В, нам надо усилить это значение в 10 раз.
Выбираем переключателем R19.
DA2 у нас работает в неинвертирующем режиме, поэтому его Ku=1+91(кОм)/10(кОм)=10,1 раз.
С приемлемой точностью результат получен.

Поскольку мы с Вами задумали зарядное устройство, а не блок питания РЭА, к пульсациям на выходе устройства можно отнестись вполне индифферентно, поверьте, точно также к ним отнесётся и подопытный АКБ. Поэтому решительно отказываемся от дросселя номиналом 140мкГн, приведённом в Datasheet-е, в пользу моточного изделия индуктивностью 50мкГн, и так размеры кольца для 20-ти амперных токов получатся весьма недетскими.
А именно. Без опасения загнать сердечник в насыщение следует использовать кольца из распылённого железа типоразмера Т130 и материалов смесей 52 (салатовый/голубой), либо 40 (салатовый/жёлтый), либо 26 (жёлтый/белый), склеить их в количестве 3-ёх штук, намотать 15-18 витков вчетверо сложенных проводов диаметром 1,5мм.
Использовать низкочастотные ферриты без пропила для создания малого воздушного зазора - дело весьма распространённое среди "умельцев", но абсолютно бессмысленное.

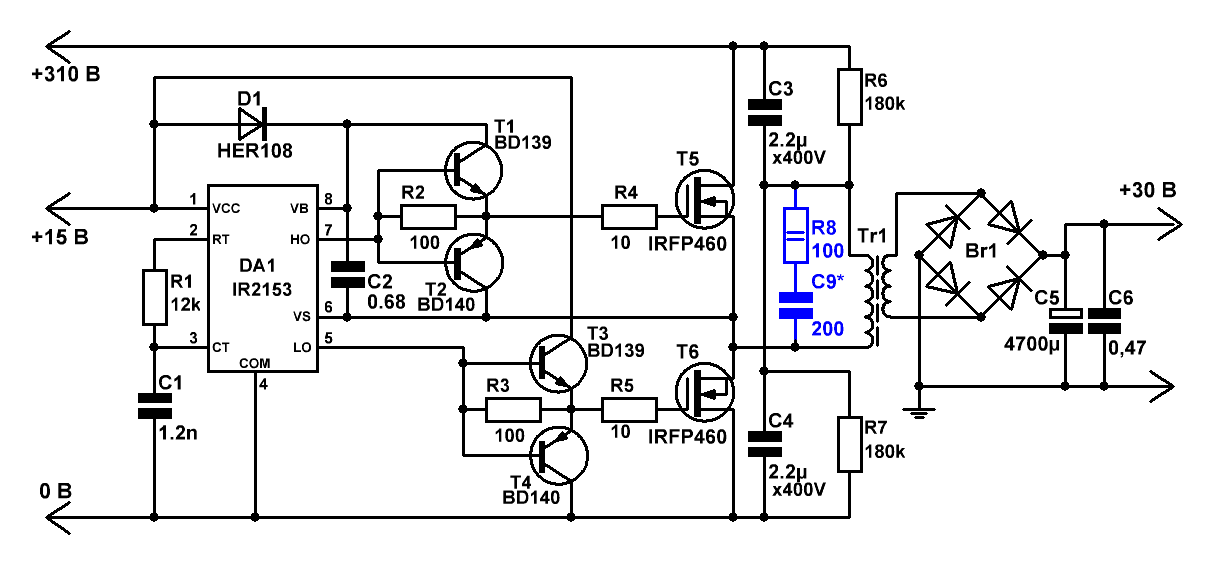

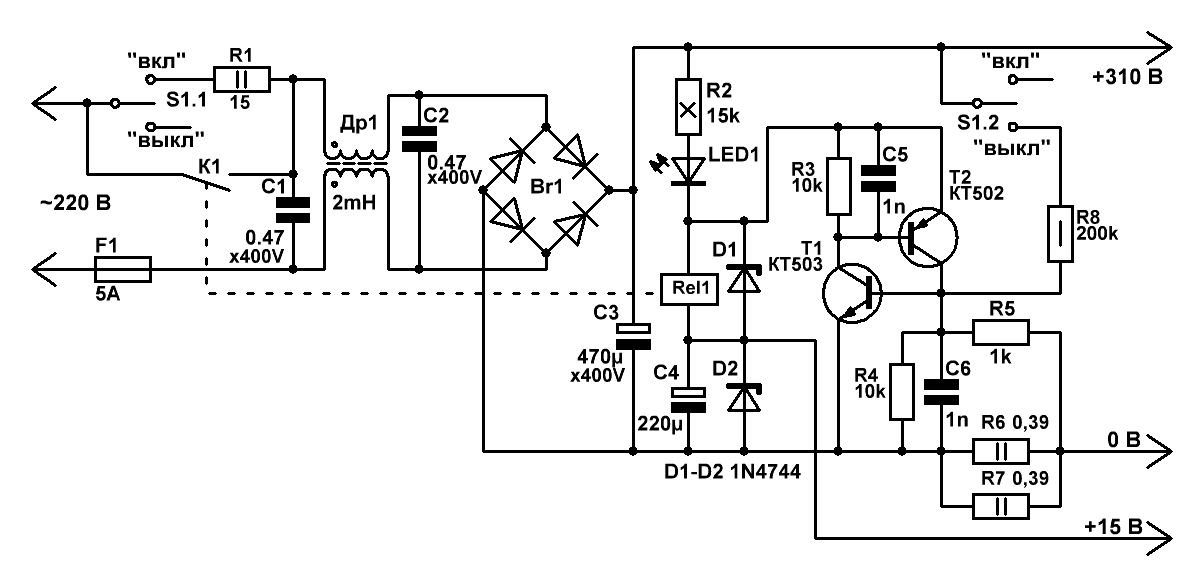

Едем дальше. Переходим к схеме собственно самого источника питания, обеспечивающего нам 30-ти вольтовое напряжение при токе нагрузки 20А.
Автоматическое импульсное зарядное устройство на ИМС TL494
Автоматическое импульсное зарядное устройство на ИМС TL494
Рис.2

Схемы, приведённые на Рис.2, обмусолены нами, истолкованы вдоль и поперёк на нескольких страницах, начиная с  ссылка на страницу, поэтому ограничусь лишь описанием трансформатора Tr1.

Импульсный трансформатор намотан на низкочастотном ферритовом кольце 2000НМ размерами 40×25×22мм.
Первичная обмотка содержит 30 витков обмоточного провода диаметром 1,5мм,
Вторичная - 6 витков сложенных вдвое проводов диаметром 2мм, либо вчетверо сложенных проводов диаметром 1,5мм.
