Использование ШИМ функции таймеров AVR микроконтроллеров

Пример реализации широтно-импульсной модуляции на МК Atmega8.
Плавно меняем скважность выходных импульсов

Давайте будем считать, что предыдущую страницу мы расшифровали, основные регистры счётчиков, встроенных в микроконтроллер, идентифицировали – пришло время для совместных действий и практической реализации полученных знаний.
И начнём мы с такой распространённый функции МК, как широтно-импульсная модуляция (ШИМ), тем более что, как мы помним, данная функция является штатной для всех таймеров-счётчиков AVR микроконтроллеров.

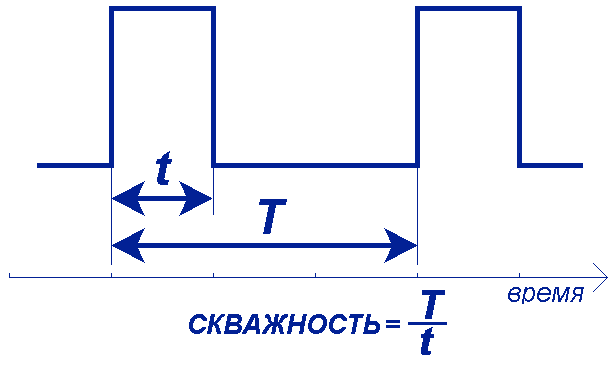

Скважность импульса Не вдаваясь в подробности: широтно-импульсная модуляция (ШИМ) – это способ управления уровнем мощности, подводимой к нагрузке, посредством изменения скважности управляющего импульса.


А скважность – это безразмерная величина, равная отношению периода импульса к его длительности, то есть: S = T/ t

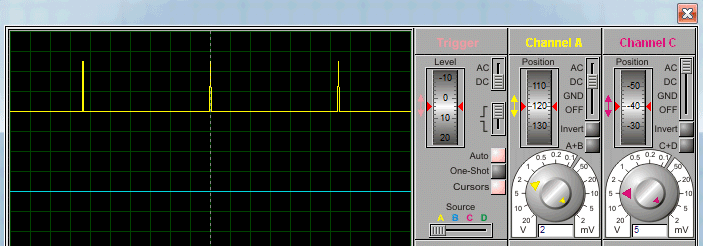

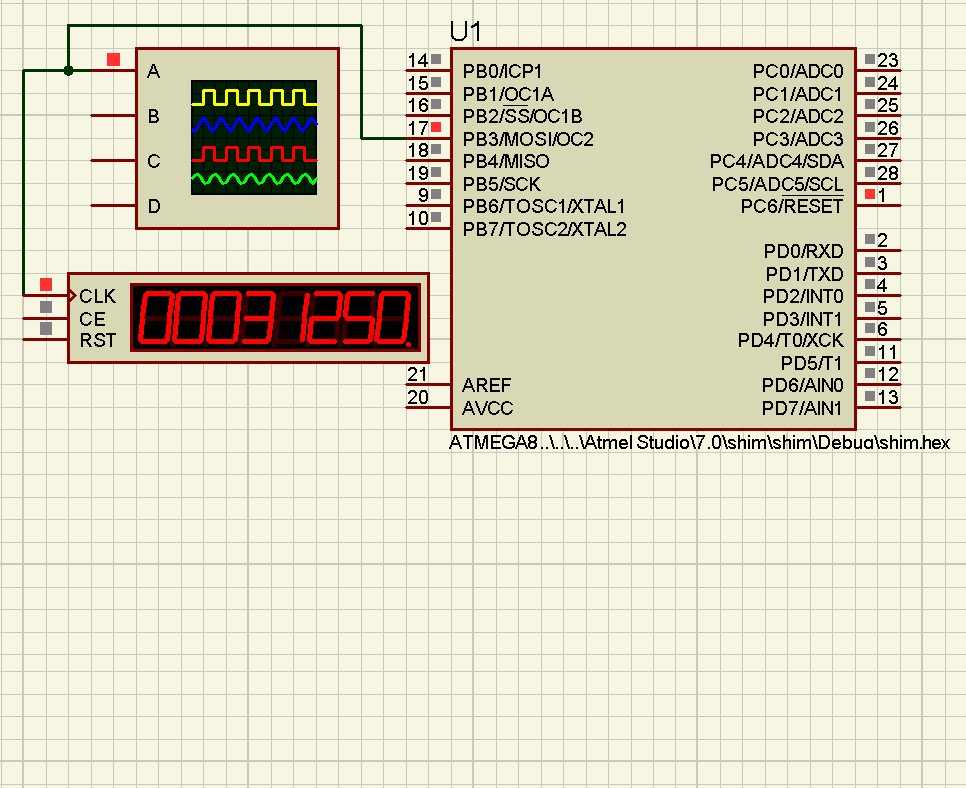

Начнём с рисунка, демонстрирующего работу нашего подопытного МК Atmega8 в программе симуляции работы микроконтроллеров – Proteus (Рис.1).

Пример реализации широтно-импульсной модуляции на МК Atmega8 Пример реализации широтно-импульсной модуляции на МК Atmega8

Рис.1 Пример реализации широтно-импульсной модуляции на МК Atmega8

Ну что ж, пришло время Atmel Studio, а также программы прошивки, которую мы по традиции будем писать на языке СИ. Озвучим поэтапно каждый оператор программы прошивки.
Для начала – всё стандартно и аналогично предыдущим проектам:

#include <avr/io.h>
#define F_CPU 8000000UL   // На этот раз выбираем частоту МК 8 МГц
#include <util/delay.h>   // Включаем функцию задержек

int main(void)
{   // Начало основной программы

В качестве шим-контроллера используем один из трёх таймеров-счётчиков Atmega8 – 8-битный таймер Т2. Тем более что именно его описание, а также настройки регистров были выбраны в качестве примера и подробно рассмотрены на предыдущей странице.
Выходным пином для данного таймера-счётчика является вывод МК OC2, он же третий разряд порта В – PB3. Его надо обязательно назначить как выход, ну и для блезиру назначить ему какое-нибудь значение:

DDRB |= ( 1 << 3 );   // Конфигурируем вывод порта PB3 как выход
PORTB &= ~(1 << PB3);   // Устанавливаем 0 на его выходе

Теперь надо инициировать таймер-счётчик Т2 посредством настройки его регистров:

TCCR2=0b01101001;    /*
1. Режим быстрой ШИМ (Fast PWM) (6 и 3 разряды TCCR2 – 1,1).
2. Регистр асинхронного состояния настроен на работу от внутреннего тактового генератора, делитель частоты отключён – таймер тикает с тактовой частотой (2,1,0 разряды TCCR2 – 0,0,1). Это означает, что частота ШИМ равна 8000000/256 = 31250Гц.
3. На выходе PB3 устанавливается "0" при совпадении TCNT2 и OCR2, и "1" при сбросе счётчика (5,4 разряды TCCR2 – 1,0)    */


OCR2=0x00;   /*
Регистр сравнения. Зададим его начальное значение равным 0. Когда счётчик досчитает до значения OCR2, напряжение на выходе PB3 изменится с 1 на 0   */

С описаниями регистров на этом закончим, так как все остальные их настройки, находящиеся в состоянии "по умолчанию", нас вполне могут устроить.

А теперь давайте введём переменную, которую используем в ходе выполнения программы, и которая будет принимать всего два значения: либо +1, либо -1, в зависимости от требуемого знака приращения скважности выходного сигнала:

short st = 1;    // Объявляем переменную st и записываем в неё число 1

Теперь, когда все подготовительные работы у нас проведены, можно смело приступать к основной программе:

while (1)
     {    // начало цикла

В принципе, всё необходимое программное воплощение функции ШИМ мы уже осуществили настройками регистров таймера-счётчика Т2. Всё что теперь остаётся – это обеспечить постепенное наращивание содержимого регистра сравнения OCR2 (скважность будет уменьшаться), а затем, когда она станет равной 0, обеспечить такое же постепенное снижение содержимого, пока скважность не примет максимальное значение.

OCR2=OCR2+st;    /*
С каждым циклом прибавляем (или вычитаем) к содержимому регистра сравнения единицу, тем самым уменьшая (увеличивая) скважность   */


if (OCR2 > 254) st = -1 ;    /*
Как только счётчик досчитает до максимального значения 255, поменяем знак st на минусовой   */


if (OCR2 < 1) st = 1 ;    /*
Как только счётчик опустится до нуля, меняем минусовой знак st на плюсовой   */


_delay_ms(5);    // Тормозим на 5мс начало выполнения следующего цикла

Теперь остаётся вернуться к началу цикла и продолжить выполнение программы:

   }      // конец цикла
}    // конец программы


А сейчас давайте сгруппируем всё воедино и получим искомый код на языке Си:

#include <avr/io.h>
#define F_CPU 8000000UL   // На этот раз выбираем частоту МК 8 МГц
#include <util/delay.h>   // Включаем функцию задержек

int main(void)
{   // Начало основной программы

DDRB |= ( 1 << 3 );   // Конфигурируем вывод порта PB3 как выход
PORTB &= ~(1 << PB3);   // Устанавливаем 0 на его выходе

TCCR2=0b01101001;    /*
1. Режим быстрой ШИМ (Fast PWM) (6 и 3 разряды TCCR2 – 1,1).
2. Регистр асинхронного состояния настроен на работу от внутреннего тактового генератора, делитель частоты отключён – таймер тикает с тактовой частотой (2,1,0 разряды TCCR2 – 0,0,1). Это означает, что частота ШИМ равна 8000000/256 = 31250Гц.
3. На выходе PB3 устанавливается "0" при совпадении TCNT2 и OCR2, и "1" при сбросе счётчика (5,4 разряды TCCR2 – 1,0)    */


OCR2=0x00;    /*
Регистр сравнения. Зададим его начальное значение равным 0. Когда счётчик досчитает до значения OCR2, напряжение на выходе PB3 изменится с 1 на 0    */


short st = 1;    // Объявляем переменную st и записываем в неё число 1

while (1)
     {    // начало цикла

OCR2=OCR2+st;    /*
С каждым циклом прибавляем (или вычитаем) к содержимому регистра сравнения единицу, тем самым уменьшая (увеличивая) скважность   */


if (OCR2 > 254) st = -1 ;    /* Как только счётчик досчитает до максимального значения 255, поменяем знак st на минусовой    */

if (OCR2 < 1) st = 1 ;    /* Как только счётчик опустится до нуля, меняем минусовой знак st на плюсовой    */

_delay_ms(5);    // Тормозим на 5мс начало выполнения следующего цикла

   }      // конец цикла
}    // конец программы


Теперь, так же как и в предыдущих примерах, нужно перенести готовый код в Atmel Studio и скомпилировать его. Для этого необходимо кликнуть по кнопке Build и в выпавшем меню выбрать Build Solution.
Если ошибок нет, то файл успешно скомпилируется, а в нижней части экрана появится надпись:
==== Build: 1 succeeded or up-to-date, 0 failed, 0 skipped ====

Далее нам надо войти в папку, в которой мы сохранили наш проект, найти там ещё одну папку с названием Debug и убедиться в существовании файла с расширением HEX.
При помощи этого файла может производиться как прошивка микроконтроллера, так и проверка его работоспособности в программе для автоматизированного проектирования Proteus.
При работе в Протеусе важно в свойствах ATMEGA8 в графе CKSEL Fuses: задать "Int. RC 8MHz". В противном случае моделирование будет проводиться из расчёта тактовой частоты МК 1МГц.

Скачать файл shim.hex можно по ссылке – скачать файл
