Расчет катушки индуктивности на ферритовом кольце

Онлайн калькулятор числа витков катушки (дросселя) на тороидаль­ном ферритовом сердечнике (или сердечнике из распылённого железа) по заданной индуктивности и наоборот – индуктивности по коли­чес­тву витков

Приведённый ниже онлайн-калькулятор для расчета катушек индуктивности (или дросселей), намотанных на ферритовых кольцах, позволяет определить количество витков по индуктивности или индуктивности по количеству витков в соответствии с размерами и характеристиками тороидаль­ного сердечника.
Помимо этого, калькулятор вычислит длину требующегося провода, а также активное сопротивление обмотки.


Калькулятор катушки на ферритовом кольце №1
   (количество витков по заданной индуктивности)

Требуемая индуктивность, L		µH  mH
Наружный диаметр кольца, D1		мм   см
Внутренний диаметр кольца, D2		мм   см
Высота кольца, h		мм   см
Магнитная проницаемость, µ
Диаметр провода, d (мм)
Количество витков, N
Длина провода
Сопротивление обмотки, Ом

Калькулятор катушки на ферритовом кольце №2
  (индуктивность по заданному количеству витков)

Количество витков, N
Наружный диаметр кольца, D1		мм   см
Внутренний диаметр кольца, D2		мм   см
Высота кольца, h		мм   см
Магнитная проницаемость, µ
Диаметр провода, d (мм)
Индуктивность катушки
Длина провода
Сопротивление обмотки, Ом

Рассчитанный параметр длины провода носит чисто ориентировочный характер, так как он существенно зависит (прежде всего у многослойных катушек) от способа и плотности намотки.

Формулы, используемые в калькуляторе:

Использованный в калькуляторе метод расчета катушек с тороидальным ферри­товым сердечником основан на известных формулах, приведённых в различных справочных источниках:

где:
N – число витков,
L – индуктивность в мкГн,

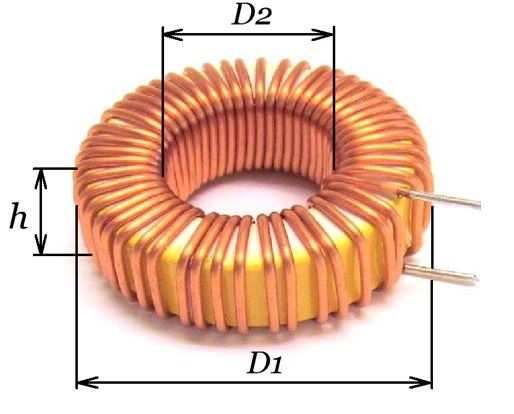

D1 – наружный диаметр кольца в мм,
D2 – внутренний диаметр кольца в мм,
h – высота кольца в мм,
μ_r – магнитная проницаемость сердечника.

Условиями корректной работы калькуляторов являются следующие факторы:
1. Феррит при работе не должен приближаться к значениям индукции насыщения.
2. Рабочая частота должна быть меньше значений, при которых становится замет­на частотная зависимость магнитной проницаемости магнитопровода.
