Простые звуковые генераторы синуса на цифровых КМОП мик­росхемах,

а также функциональные генераторы НЧ сигналов синусоидальной, прямоугольной и треугольной форм

Генератор сигналов - вещь, немаловажная в радиолюбительском хозяйстве.
Конечно, при нашей всесторонней занятости и умении здраво оценивать ситуацию, оптимальными явились бы такие логические построения:
1. купить готовый DDS генератор у мастеровитых китайских хунвейбинов;
2. загрузить и пользовать программный продукт под названием - генератор сигналов на базе ПК.

Отличное умозаключение, но немного скучноватое... К тому же в некоторых случаях куда удобней пользоваться миниатюрным и почти ничего не потребляющим приборчиком на батарейке. Его можно систематически забывать выключить, ронять (желательно не в унитаз), шпынять и подвергать прочему физическому насилию... Всё равно работать будет как папа Карло, за себя и за всех отсутствующих!
Вот такой малопотребляющий и трудолюбивый персонаж легко можно соорудить на логических КМОП микросхемах.

Припадём к первоисточникам:


«СИНТЕЗАТОР "СИНУСА"      Hobby Elektronika, 11/99.

Эта простая схема, используя прямоугольный сигнал в качестве тактового, генерирует синусоидальный сигнал в диапазоне 0,01 Гц 1 МГц.

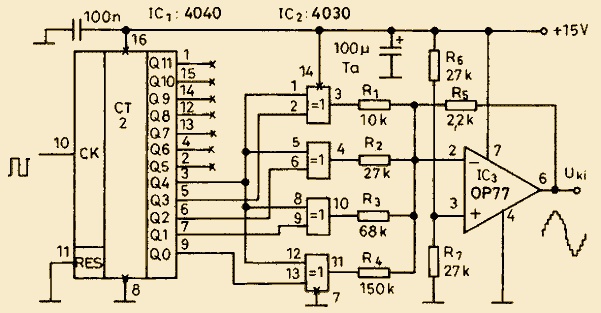

СИНТЕЗАТОР
Рис.1

Выходы Q0-Q3 двоичного счетчика IC1 через логические элементы IC2 подключаются к общему проводу (0) или к питанию (+15 В) через резисторы суммирующего каскада IC3, номиналы которых подобраны соответствующим образом.
Для четырех выходов существует всего 16 комбинаций, так что один полупериод строится из 16 ступенек.
Изменение уровня на выходе Q4 меняет состояние на одном из двух входов каждого логического элемента "Исключающее ИЛИ".
При логической "1" на входе элемент служит инвертором, при "О" - повторителем. Поэтому половину периода формируется положительная полуволна синусоиды, а затем - отрицательная, и весь цикл снова повторяется.
Таким образом, полный период складывается из 32 шагов, и, следовательно, выходная частота составляет 1/32 часть частоты тактового сигнала.
Амплитуда выходного сигнала определяется резистором R5. Вместо ОР77 можно использовать какой-либо другой операционный усилитель с относительно большой скоростью нарастания выходного напряжения.

Перевод А. Бельского для журнала   Радиолюбитель 10/2000.
От редакции. Микросхемы IC1 - IC3 можно заменить отечественными К561ИЕ16, К561ЛП2 и К544УД2.»

Измеренный коэффициент нелинейных искажений приведённого генератора - около 6% во всем диапазоне рабочих частот. Данные результаты получились с величинами резисторов: R1=10k, R2=25k, R3=51k, R4 - отсутствует. Для номиналов резисторов, указанных на схеме, коэффициент нелинейности превысил 8%.

Более высокими характеристиками обладает схема, опубликованная в журнале Radioelektronik Audio-HiFi-Video, 1997, №11, p. 42, 43 и перепечатанная в РАДИО № 10, 1998, с. 80.


«ФОРМИРОВАТЕЛЬ СИНУСОИДАЛЬНОГО СИГНАЛА.

Если радиолюбителю необходим источник синусоидального сигнала с частотой до 100 кГц, то такой сигнал можно сформировать с помощью регистра сдвига и фильтра низших частот.

ФОРМИРОВАТЕЛЬ СИНУСОИДАЛЬНОГО СИГНАЛА
Рис.2

Схема формирователя приведена на рис. 2. В нем используется регистр сдвига DD2 с суммированием сигналов с восьми его выводов на резистивной матрице.
На вход С микросхемы DD2 через инвертор на элементе DD1.1 подается тактовый сигнал формы меандр с частотой F. Использование обратной связи с выхода Q7 микросхемы DD2 на ее вход D через инвертор ВВ1.2 приводит к тому, что высокий уровень на всех выходах микросхемы DD2 сохраняется в течение прохождения восьми тактовых импульсов с учетом сдвига на каждом из выходов на один такт (рис. 3).

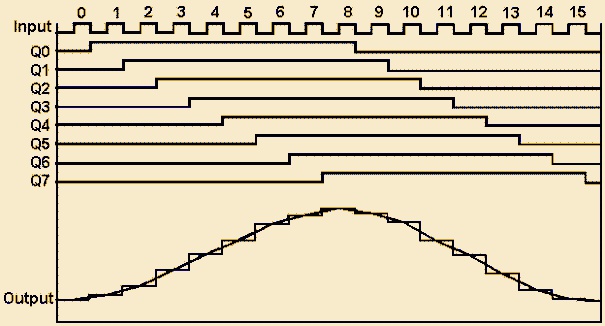

ФОРМИРОВАТЕЛЬ СИНУСОИДАЛЬНОГО СИГНАЛА

Рис.3

В течение действия 16 тактовых импульсов выходное напряжение изменяется от минимума до максимума (в течение первых восьми импульсов) и возвращается к исходному состоянию (в течение последующих восьми импульсов). Затем процесс повторяется.
Таким образом, на выходе устройства частота периодических колебаний будет в 16 раз меньше частоты поступающих тактовых импульсов.

Сигнал на выходе суммирующей матрицы ступенчатый. Весовая часть каждой "ступеньки" определяется сопротивлениями резисторов R2—R9, поэтому при регулировании устройства потребуется их подбор с тем, чтобы прирост/спад напряжения для каждой из "ступенек" был бы одинаков. Это позволит получить квазисинусоидальный сигнал с наименьшими искажениями.

Элементы R2—R9, R10, R12, кроме функции суммирующей матрицы, совместно с резистором R11 и конденсатором C3 выполняют роль фильтра нижних частот (ФНЧ), благодаря чему ступенчатое изменение напряжения на входе повторителя (микросхема DA1) приобретает форму подобия синусоидального.

Значения емкости конденсатора С3 для нескольких граничных частот ФНЧ приведены в таблице.

    Граничная частота, (Гц)    10   102   103    104   105
    Ёмкость конд. С3, (мкФ)   100  10    1,0     0,1   0,01

Примечание редакции. В конструкции генератора можно применить отечественные элементы: в качестве регистра сдвига — микросхему KP1561ПР1; элементов инверторов — KP1561ТЛ1; выходного повторителя — КР140УД7, скорректированной для работы с единичным усилением.

Для номиналов резисторов, указанных на схеме, коэффициент нелинейных искажений не превышает 1% во всем диапазоне генерируемых частот.
Как часто водится, в оригинальном заграничном источнике допущена пустяковая, но вредоносная опечатка, которая прямиком перекочевала и на страницы отечественного журнала: вместо "Ёмкость конд. С3, (мкФ)" в таблице следует читать "Ёмкость конд. С3, (нФ)".

Для малоответственных измерений (не требующих высокой линейности формы сигналов) можно воспользоваться простейшей схемой функционального генератора, построенного всего на одной цифровой КМОП микросхеме.


«ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР (прямоугольник, пила, синус).       Шило В.Л. "Популярные цифровые микросхемы".

На основе КМОП-микросхемы может быть собран функциональный генератор.

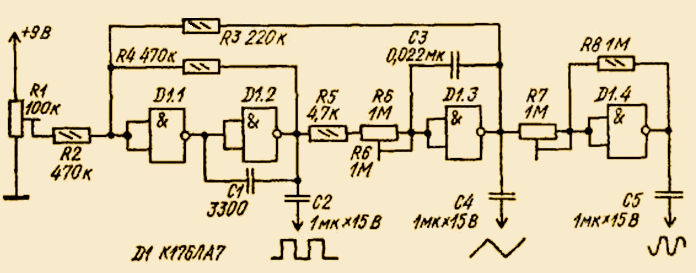

ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР
Рис.4

К функциональным генераторам относят устройства, вырабатывающие синхронно изменяющиеся во времени сигналы разной формы. Устройство вырабатывает сигналы прямоугольной формы, треугольной формы и синусоидальный сигнал.
В зависимости от емкости конденсатора С3 частоту генерируемых колебаний можно изменить в пределах от 35 до 3500 Гц.
Основу генератора составляет компаратор на элементах D1.1 и D1.2. С выхода компаратора сигнал поступает на интегратор (С3, R6, D1.3).
Элемент D1.4 используют как нелинейный усилитель. Регулируя уровень входного напряжения резистором R7 на входе элемента D1.4, добиваются получения на его выходе синусоидальных колебаний.
Потенциометр R1 служит для получения симметричных колебаний, частоту импульсов меняют резистором R6.
