Бестрансформаторные блоки питания

Простые сетевые понижающие источники питания с гасящими конденсаторами, а также ключевые схемы бестрансформаторных преобразователей напряжения

«Только соберёшься разбогатеть – то трусы порвутся, то сахар закончится...».
И тут – до боли похожая история. Только решил набросать страницу, посвящённую бестрансформаторникам, собрался с мыслями, а тут тебе на – все сведения в одном флаконе: «В. Новиков, Бестрансформаторные блоки питания».
И что ценно, практически все виды бестрансформаторных преобразователей, устройств с гасящими конденсаторами и ключевых бестрансформаторных схем представлены в одном месте в виде принципиальных схем с подробным описанием принципа их функционирования.
А поскольку и тема интересная, да и автор – большой молодец, приведу содержание этой статьи без каких-либо существенных сокращений.

«Сейчас в доме имеется много малогабаритной аппаратуры, которой требуется постоянное питание. Это и часы со светодиодной индикацией, и термометры, и малогабаритные приемники, и т.п. В принципе, они рассчитаны на батарейки, но те "садятся" в самый неподходящий момент. Простой выход - запитать их от сетевых блоков питания. Но даже малогабаритный сетевой (понижающий) трансформатор достаточно тяжел и места занимает не так уж мало, а импульсные источники питания все-таки сложны, требуют для изготовления определенного опыта и недешевой комплектации.
Решением данной проблемы при выполнении определенных условий может служить бестрансформаторный блок питания с гасящим конденсатором. Эти условия:
- полная автономность питаемого аппарата, т.е. к нему не должны подключаться никакие внешние устройства (например, к приемнику магнитофон для записи программы);
- диэлектрический (непроводящий) корпус и такие же ручки управления у самого блока питания и подключаемого к нему устройства.
Связано это с тем, что при питании от бестрансформаторного блока устройство находится под потенциалом сети, и прикосновение к его неизолированным элементам может хорошо "тряхнуть". Нелишне добавить, что при наладке таких блоков питания следует соблюдать правила техники безопасности и осторожность.
При необходимости использовать для наладки осциллограф блок питания нужно включать через разделительный трансформатор.

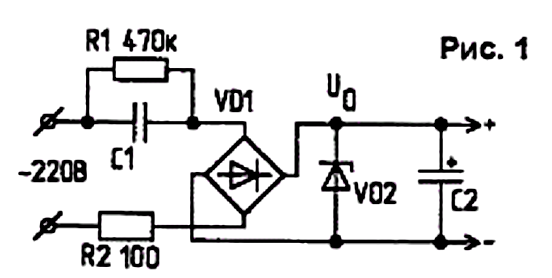

В самом простом виде схема бестрансформаторного блока питания имеет вид, показанный на рис.1.
Для ограничения броска тока при подключении блока к сети последовательно с конденсатором С1 и выпрямительным мостом VD1 включен резистор R2,а для разрядки конденсатора после отключения - параллельно ему резистор R1.
Бестрансформаторный источник питания в общем случае представляет собой симбиоз выпрямителя и параметрического стабилизатора. Конденсатор С1 для переменного тока представляет собой емкостное (реактивное, т.е. не потребляющее энергию) сопротивление Хс, величина которого определяется по формуле:

где (f- частота сети (50 Гц); С-емкость конденсатора С1, Ф.

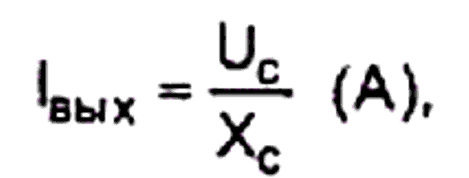

Тогда выходной ток источника можно приблизительно определить так:

где Uc - напряжение сети (220 В).

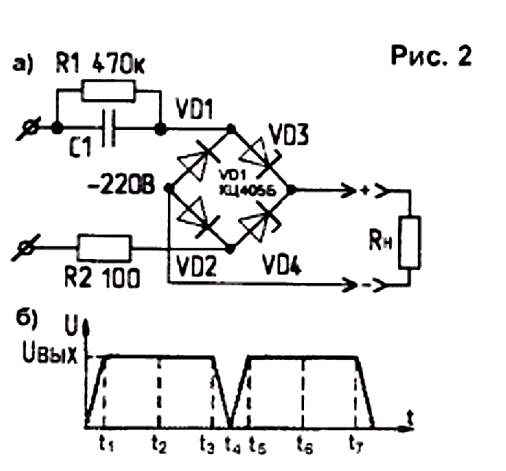

Входная часть другого блока питания (рис.2а) содержит балластный конденсатор С1 и мостовой выпрямитель из диодов VD1, VD2 и стабилитронов VD3, VD4. Резисторы R1, R2 играют ту же роль, что и в первой схеме. Осциллограмма выходного напряжения блока приведена на рис.2б (когда напряжение на выходе превышает напряжение стабилизации стабилитронов, в противном случае он работает как обычный диод).
От начала положительного полупериода тока через конденсатор С1 до момента t1 стабилитрон VD3 и диод,VD2 открыты, а стабилитрон VD4 и диод VD1 закрыты. В интервале времени t1...t3 стабилитрон VD3 и диод VD2 остаются открытыми, а через открывшийся стабилитрон VD4 проходит импульс тока стабилизации. Напряжение на выходе Uвых и на стабилитроне VD4 равно его напряжению стабилизации Uст.
Импульсный ток стабилизации, являющийся для диодно-стабилитронного выпрямителя сквозным, минует нагрузку Rн, которая подключена к выходу моста. В момент t2 ток стабилизации достигает максимума, а в момент t3 равен нулю. До окончания положительного полупериода остаются открытыми стабилитрон VD3 и диод VD2.
В момент t4 завершается положительный и начинается отрицательный полупериод, от начала которого до момента t5 уже стабилитрон VD4 и диод VD1 открыты, а стабилитрон VD3 и диод VD2 закрыты. В интервале времени t5-t7 стабилитрон VD4 и диод VD1 продолжают оставаться открытыми, а через стабилитрон VD3 при напряжении UCT проходит сквозной импульс тока стабилизации, максимальный в момент t6. Начиная от t7 и до завершения отрицательного полупериода, остаются открытыми стабилитрон VD4 и диод VD1. Рассмотренный цикл работы диодно-стабилитронного выпрямителя повторяется в следующие периоды сетевого напряжения.
Таким образом, через стабилитроны VD3, VD4 от анода к катоду проходит выпрямленный ток, а в противоположном направлении - импульсный ток стабилизации. В интервалы времени t1...t3 и t5...t7 напряжение стабилизации изменяется не более чем на единицы процентов. Значение переменного тока на входе моста VD1...VD4 в первом приближении равно отношению напряжения сети к емкостному сопротивлению балластного конденсатора С1.
Работа диодно-стабилитронного выпрямителя без балластного конденсатора, ограничивающего сквозной ток, невозможна. В функциональном отношении они неразделимы и образуют единое целое - конденсаторно-стабилитронный выпрямитель.
Разброс значений UCT однотипных стабилитронов составляет примерно 10%, что приводит к возникновению дополнительных пульсаций выходного напряжения с частотой питающей сети, амплитуда напряжения пульсации пропорциональна разнице значений Uст стабилитронов VD3 и VD4.
При использовании мощных стабилитронов Д815А...Д817Г их можно установить на общий радиатор, если в обозначении их типа присутствуют буквы "ПП (стабилитроны Д815АПП...Д817ГПП имеют обратную полярность выводов). В противном случае диоды и стабилитроны необходимо поменять местами.

Бестрансформаторные источники питания обычно собираются по классической схеме: гасящий конденсатор, выпрямитель переменного напряжения, конденсатор фильтра, стабилизатор. Емкостной фильтр сглаживает пульсации выходного напряжения. Чем больше емкость конденсаторов фильтра, тем меньше пульсации и, соответственно, больше постоянная составляющая выходного напряжения. Однако в ряде случаев можно обойтись без фильтра, который зачастую является самым громоздким узлом такого источника питания.
Известно, что конденсатор, включенный в цепь переменного тока, сдвигает его фазу на 90°. Фазосдвигающий конденсатор применяют, например, при подключении трехфазного двигателя к однофазной сети. Если в выпрямителе применить фазосдвигающий конденсатор, обеспечивающий взаимное перекрытие полуволн выпрямленного напряжения, во многих случаях можно обойтись без громоздкого емкостного фильтра или существенно уменьшить его емкость. Схема подобного стабилизированного выпрямителя показана на рис.3.

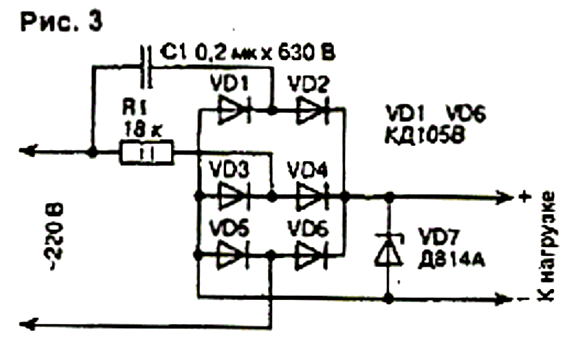

Трехфазный выпрямитель VD1.VD6 подключен к источнику переменного напряжения через активное (резистор R1) и емкостное (конденсатор С1) сопротивления.
Выходное напряжение выпрямителя стабилизирует стабилитрон VD7. Фазосдвигающий конденсатор С1 должен быть рассчитан на работу в цепях переменного тока. Здесь, например, подойдут конденсаторы типа К73-17 с рабочим напряжением не ниже 400 В.
Такой выпрямитель можно применять там, где необходимо уменьшить габариты электронного устройства, поскольку размеры оксидных конденсаторов емкостного фильтра, как правило, гораздо больше, чем фазосдвигающего конденсатора сравнительно небольшой емкости.
Еще одно преимущество предложенного варианта состоит в том, что потребляемый ток практически постоянен (в случае постоянной нагрузки), тогда как в выпрямителях с емкостным фильтром в момент включения пусковой ток значительно превышает установившееся значение (вследствие заряда конденсаторов фильтра), что в некоторых случаях крайне нежелательно.
Описанное устройство можно применять и с последовательными стабилизаторами напряжения, имеющими постоянную нагрузку, а также с нагрузкой, не требующей стабилизации напряжения.

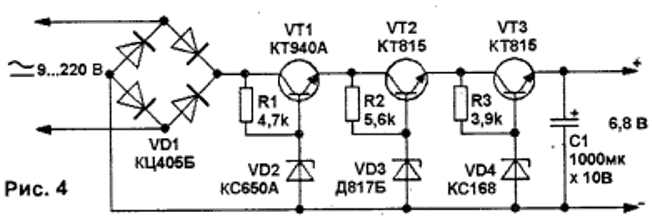

Совершенно простенький бестрансформаторный блок питания (рис.4) можно соорудить "на коленке" буквально за полчаса.


В данном варианте схема рассчитана на выходное напряжение 6,8 В и ток 300 мА. Напряжение можно менять заменой стабилитрона VD4 и, при необходимости, VD3. А, установив транзисторы на радиаторы, можно увеличить и ток нагрузки. Диодный мост - любой, рассчитанный на обратное напряжение не менее 400 В. Кстати, можно вспомнить и про "древние" диоды. Д226Б.

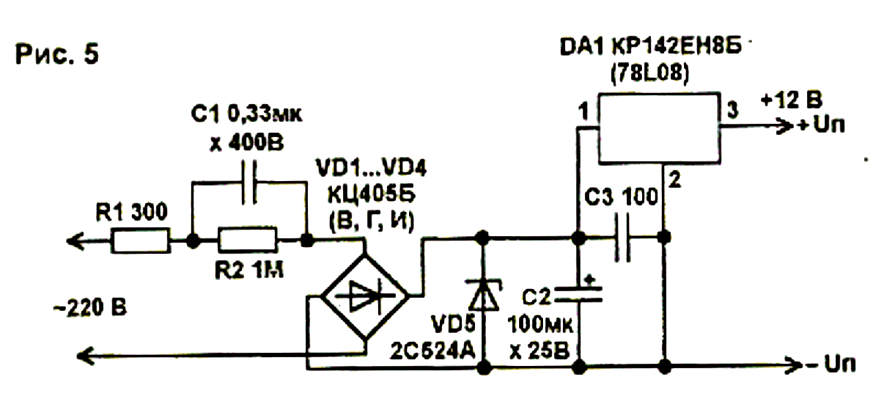

В другом бестрансформаторном источнике (рис.5) в качестве стабилизатора применена микросхема КР142ЕН8. Его выходное напряжение составляет 12 В. Если необходима регулировка выходного напряжения, то вывод 2 микросхемы DA1 подключают к общему проводу через переменный резистор, например, типа СПО-1 (с линейной характеристикой изменения сопротивления). Тогда выходное напряжение может изменяться в диапазоне 12...22 В.


В качестве микросхемы DA1 для получения других выходных напряжений нужно применить соответству- ющие интегральные стабилизаторы, например, КР142ЕН5, КР1212ЕН5, КР1157ЕН5А и др. Конденсатор С1 должен быть обязательно на рабочее напряжение не ниже 300 В, марки К76-3, К73-17 или аналогичный (неполярный, высоковольтный). Оксидный конденсатор С2 выполняет роль фильтра по питанию и сглаживает пульсации напряжения. Конденсатор С3 уменьшает помехи по высокой частоте. Резисторы R1, R2 - типа МЛТ-0,25. Диоды VD1...VD4 можно заменить на КД105Б...КД105Г, КД103А, Б, КД202Е. Стабилитрон VD5 с напряжением стабилизации 22...27 В предохраняет микросхему от бросков напряжения в момент включения источника.

Несмотря на то, что теоретически конденсаторы в цепи переменного тока мощности не потребляют, реально в них из-за наличия потерь может выделяться некоторое количество тепла. Проверить пригодность конденсатора в качестве гасящего, для использования в бестрансформаторном источнике, можно просто подключив его к электросети и оценив температуру корпуса через полчаса. Если конденсатор успевает заметно разогреться, он не подходит. Практически не нагреваются специальные конденсаторы для промышленных электроустановок (они рассчитаны на большую реактивную мощность). Такие конденсаторы обычно используются в люминесцентных светильниках, в пускорегулирующих устройствах асинхронных электродвигателей и т.п.

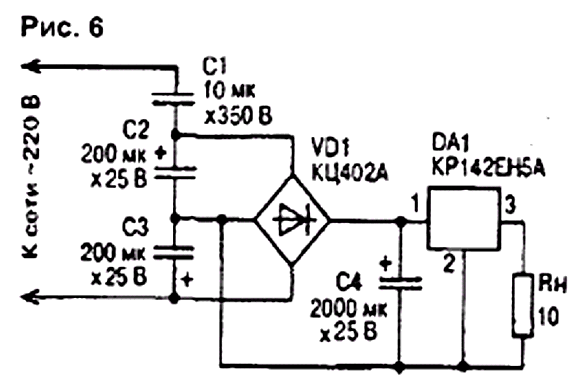

В 5-вольт. источнике (рис.6) с током нагрузки до 0,3 А использован конденсаторный делитель напряжения. Он состоит из бумажного конденсатора С1 и двух оксидных С2 и С3, образующих нижнее (по схеме) неполярное плечо емкостью 100 мкФ (встречно-последовательное включе- ние). Поляризующими диодами для оксидной пары служат диоды моста. При указанных номиналах элементов ток короткого замыкания на выходе блока питания равен 600 мА, напряжение на конденсаторе С4 в отсутствие нагрузки - 27 В.

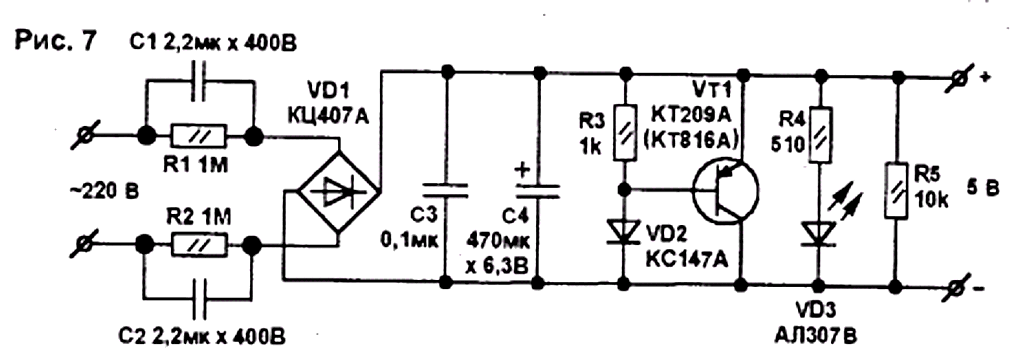

Блок для питания портативного приемника (рис.7) легко помещается в его батарейный отсек. Диодный мост VD1 рассчитывается на рабочий ток, его предельное напряжение определяется напряжением, которое обеспечивает стабилитрон VD2. Элементы R3, VD2. VT1 образуют аналог мощного стабилитрона.


Максимальный ток и рассеиваемая мощность такого стабилитрона определяются транзистором VT1. Для него может потребоваться радиатор. Но в любом случае максимальный ток этого транзистора не должен быть меньше тока нагрузки. Элементы R4, VD3 - цепь индикации наличия выходного напряжения. При малых токах нагрузки необходимо учитывать ток, потребляемый этой цепью. Резистор R5 нагружает цепь питания малым током, чем стабилизирует ее работу.
Гасящие конденсаторы С1 и С2 - типа КБГ или аналогичные. Можно также применить и К73-17 с рабочим напряжением 400 В (подойдут и с 250 В, так как они включены последовательно). Выходное напряжение зависит от сопротивления гасящих конденсаторов переменному току, реального тока нагрузки и от напряжения стабилизации стабилитрона.

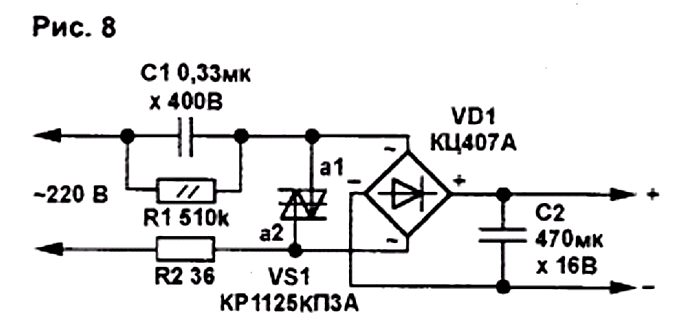

Для стабилизации напряжения бестрансформаторного БП с гасящим конденсатором можно использовать симметричные динисторы (рис.8).
При зарядке конденсатора фильтра С2 до напряжения открывания динистора VS1 он включается и шунтирует вход диодного моста. Нагрузка в это время получает питание от конденсатора С2. В начале следующего полупериода С2 вновь подзаряжается до того же напряжения, и процесс повторяется. Начальное напряжение разрядки конденсатора С2 не зависит от тока нагрузки и напряжения сети, поэтому стабильность выходного напряжения блока достаточно высокая.

Падение напряжения на динисторе во включенном состоянии мало, рассеиваемая мощность, а значит, и нагрев его значительно меньше, чем у стабилитрона. Максимальный ток через динистор - около 60 мА. Если для получения необходимого выходного тока этого значения недостаточно, можно "умощнить" динистор симистором или тиристором (рис.9). Недостаток таких ИП - ограниченный выбор выходных напряжений, определяемый напряжениями включения динисторов.

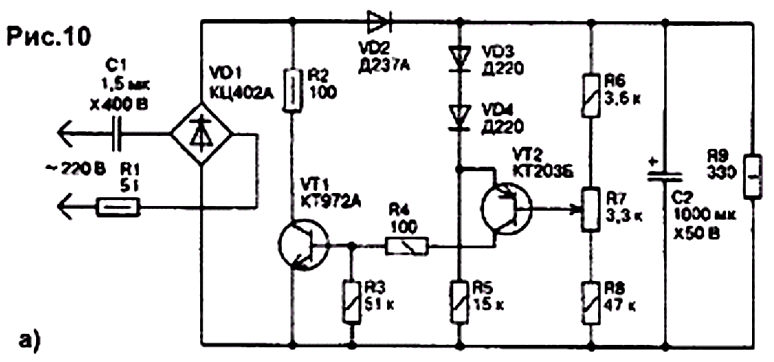

Бестрансформаторный блок питания с регулируемым выходным напряжением показан на рис.10а.

Его особенность заключается в использовании регулируемой отрицательной обратной связи с выхода блока на транзисторный каскад VT1, включенный параллельно выходу диодного моста. Этот каскад является регулирующим элементом и управляется сигналом с выхода одно- каскадного усилителя на VT2.

Выходной сигнал VT2 зависит от разности напряжений, подаваемых с переменного резистора R7, включенного параллельно выходу блока питания, и источника опорного напряжения на диодах VD3, VD4. По существу, схема представляет собой регулируемый параллельный стабилизатор. Роль балластного резистора играет гасящий конденсатор С1, параллельного управляемого элемента - транзистор VT1.
Работает этот блок питания следующим образом.
При включении в сеть транзисторы VT1 и VT2 заперты, а через диод VD2 происходит заряд накопительного конденсатора С2. При достижении на базе транзистора VT2 напряжения, равного опорному, на диодах VD3, VD4, транзисторы VT2 и VT1отпираются. Транзистор VT1 шунтирует выход диодного моста, и его выходное напряжение падает, что приводит к уменьшению напряжения на накопительном конденсаторе С2 и к запиранию транзисторов VT2 и VT1. Это, в свою очередь, вызывает увеличение напряжения на С2, отпирание VT2, VT1 и повторение цикла.
За счет действующей таким образом отрицательной обратной связи выходное напряжение остается постоянным (стабилизированным) как при включенной нагрузке (R9), так и без нее (на холостом ходу). Его величина зависит от положения движка потенциометра R7.
Верхнему (по схеме) положению движка соответствует большее выходное напряжение. Максимальная выходная мощность приведенного устройства равна 2 Вт. Пределы регулировки выходного напряжения - от 16 до 26 В, а при закороченном диодеVD4 - от 15 до 19,5 В. Уровень пульсаций на нагрузке - не более 70 мВ.
Транзистор VT1 работает в переменном режиме: при наличии нагрузки - в линейном режиме, на холостом ходу - в режиме широтно-импульсной модуляции (ШИМ) с частотой пульсации напряжения на конденсаторе С2 100 Гц. При этом импульсы напряжения на коллекторе VT1 имеют пологие фронты.
Критерием правильности выбора емкости С1 является получение на нагрузке требуемого максимального напряжения. Если его емкость уменьшена, то максимальное выходное напряжение на номинальной нагрузке не достигается.
Транзистор VT1 нагревается мало и может работать практически без радиатора. Небольшой нагрев имеет место в нижнем положении движка R7 (при минимальном выходном напряжении). На холостом ходу тепловой режим транзистора VT1 ухудшается в верхнем положении движка R7. В этом случае транзистор VT1 должен быть установлен на небольшой радиатор, например, в виде "флажка" из алюминиевой пластинки квадратной формы со стороной 30 мм и толщиной 1...2 мм.
Регулирующий транзистор VT1 - средней мощности, с большим коэффициентом передачи. Его коллекторный ток должен быть в 2...3 раза больше максимального тока нагрузки, допустимое напряжение коллектор-эмиттер - не меньше максимального выходного напряжения блока питания. В качестве VT1 могут быть использованы транзисторы КТ972А, КТ829А, КТ827А и т.п. Транзистор VT2 работает в режиме малых токов, поэтому годится любой маломощный p-n-р-транзистор - КТ203, КТ361 и др.
Резисторы R1, R2 - защитные. Они предохраняют регулирующий транзистор VT1 от выхода из строя, вследствие перегрузки по току при переходных процессах в момент включения блока в сеть.

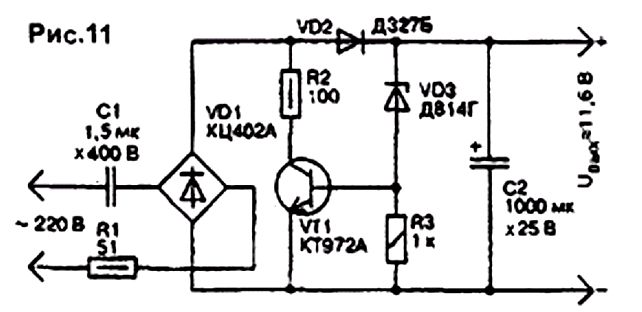

Бестрансформаторный конден- саторный выпрямитель (рис.11) работает с автостабилизацией выходного напряжения. Это достигнуто за счет изменения времени подключения диодного моста к накопительному конденсатору. Параллельно выходу диодного моста включен транзистор VT1, работающий в ключевом режиме. База VT1 через стабилитрон VD3 соединена с накопительным конденсатором С2, отделенным по постоянному току от выхода моста диодом VD2 для исключения быстрого разряда при открытом VT1. Пока напряжение на С2 меньше напряжения стабилизации VD3, выпрямитель работает как обычно. При увеличении напряжения на С2 и открывании VD3 транзистор VT1 также открывается и шунтирует выход выпрямительного моста. Напряжение на выходе моста скачкообразно уменьшается практически до нуля, что приводит к уменьшению напряжения на С2 и выключению стабилитрона и ключевого транзистора.
Далее напряжение на конденсаторе С2 снова увеличивается до момента включения стабилитрона и транзистора и т.д. Процесс автостабилизации выходного напряжения очень похож на работу импульсного стабилизатора напряжения с широтно-импульсным регулированием. Только в предлагаемом устройстве частота следования импульсов равна частоте пульсаций напряжения на С2. Ключевой транзистор VT1 для уменьшения потерь должен быть с большим коэффициентом усиления, например, КТ972А, КТ829А, КТ827А и др. Увеличить выходное напряжение выпрямителя можно, применив более высоковольтный стабилитрон (цепочку низковольтных, соединенных последовательно). При двух стабилитронах Д814В, Д814Д и емкости конденсатора С1 2 мкФ выходное напряжение на нагрузке сопротивлением 250 Ом может составлять 23...24 В.

Аналогично стабилизируется напряжение однополупериодного диодно-конденсаторного выпрями- теля (рис.12).
Для данного выпрямителя с плюсовым выходным напряжением параллельно диоду VD1 включен n-p-n транзистор, управляемый с выхода выпрямителя через стабилитрон VD3. При достижении на конденсаторе С2 напряжения, соответствующего моменту открывания стабилитрона, транзистор VT1 тоже открывается. В результате, амплитуда положительной полуволны напряжения, поступающего на С2 через диод VD2, уменьшается почти до нуля. При уменьшении же напряжения на С2 транзистор VT1 благодаря стабилитрону закрывается, что приводит к увеличению выходного напряжения. Процесс сопровождается широтно-импульсным регулированием длительности импульсов на входе VD2, следовательно, напряжение на конденсаторе С2 стабилизировано.
В выпрямителе с отрицательным выходным напряжением параллельно диоду VD1 нужно включить p-n-p-транзистор КТ973А или КТ825А. Выходное стабилизированное напряжение на нагрузке сопротивлением 470 Ом - около 11 В, напряжение пульсаций - 0,3...0,4 В.
В обоих вариантах стабилитрон работает в импульсном режиме при токе в единицы миллиампер, который никак не связан с током нагрузки выпрямителя, разбросом емкости гасящего конденсатора и колебаниями напряжения сети. Поэтому потери в нем существенно уменьшены, и теплоотвод ему не требуется. Ключевому транзистору радиатор также не требуется.
Резисторы R1, R2 в этих схемах ограничивают входной ток при переходных процессах в момент включения устройства в сеть. Из-за неизбежного "дребезга" контактов сетевой вилки процесс включения сопровождается серией кратковременных замыканий и разрывов цепи. При одном из таких замыканий гасящий конденсатор С1 может зарядиться до полного амплитудного значения напряжения сети, т.е. примерно до 300 В. После разрыва и последующего замыкания цепи из-за "дребезга" это и сетевое напряжения могут сложиться и составить в сумме около 600 В. Это наихудший случай, который необходимо учитывать для обеспечения надежной работы устройства.


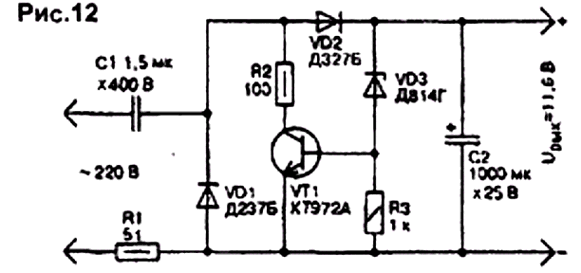

Ещё один вариант ключевой бестрансформаторной схемы источника питания представлен на рис.13.
Сетевое напряжение, проходя через диодный мост на VD1.VD4, преобразуется в пульсирующее амплитудой около 300 В. Транзистор VT1 - компаратор, VT2 - ключ. Резисторы R1, R2 образуют делитель напряжения для VT1. Подстройкой R2 можно установить напряжение срабатывания компаратора. Пока напряжение на выходе диодного моста не достигнет установленного порога, транзистор VT1 закрыт, на затворе VT2 - отпирающее напряжение и он открыт. Через VТ2 и диод VD5 заряжается конденсатор С1.
При достижении установленного порога срабатывания транзистор VT1 открывается и шунтирует затвор VT2. Ключ закрывается и снова откроется тогда, когда напряжение на выходе моста станет меньше порога срабатывания компаратора. Таким образом, на С1 устанавливается напряжение, которое стабилизируется интегральным стабилизатором DA1.
С приведенными на схеме номиналами источник обеспечивает выходное напряжение 5 В при токе до 100 мА. Настройка заключается в установке порога срабатывания VT1. Вместо IRF730 можно использовать. КП752А, IRF720, BUZ60, 2N6517 заменяется на КТ504А.

Миниатюрный бестрансформаторный блок питания для малопотребляющих устройств можно построить на микросхеме HV-2405E (рис.14), которая осуществляет прямое преобразование переменного напряжения в постоянное.
Диапазон входного напряжения ИМС -15...275 В, выходного - 5...24 В при максимальном выходном токе до 50 мА. Выпускается в плоском пластмассовом корпусе DIP-8.

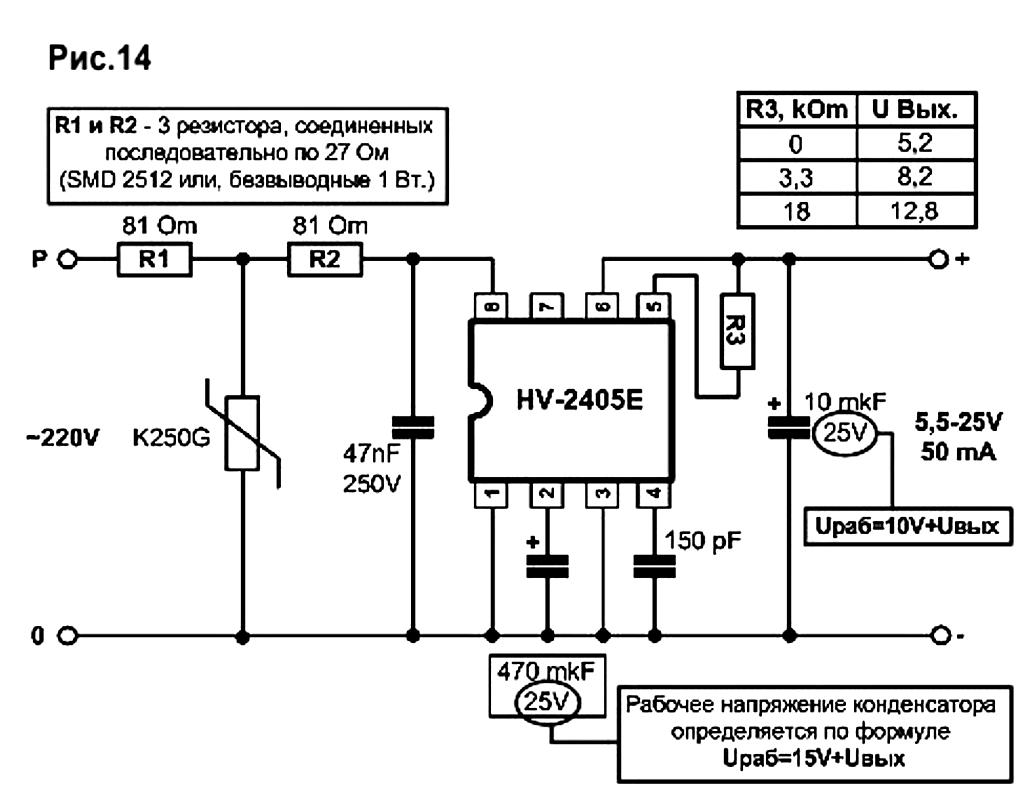

В схеме источника (рис. 14) особое внимание нужно уделить резисторам R1 и R2. Их общее сопротивление должно быть в районе 150 Ом, а рассеиваемая мощность - не менее 3 Вт. Входной высоковольтный конденсатор С1 может иметь емкость от 0,033 до 0,1 мкФ. Варистор Rv можно применить практически любой с рабочим напряжением 230.250 В. Резистор R3 выбирается в зависимости от требуемого выходного напряжения. При его отсутствии (выходы 5 и 6 замкнуты) выходное напряжение чуть более 5 В, при сопротивлении 20 кОм выходное напряжение - около 23 В. Вместо резистора можно включить стабилитрон с необходимым напряжением стабилизации (от 5 до 21 В). К остальным деталям особых требований нет, за исключением выбора рабочего напряжения электролитических конденсаторов (формулы для расчета приведены на схеме)».

А на следующей странице приведём онлайн калькулятор для расчёта элементов бестрансформаторного блока питания с гасящим конденсатором, изображённого на Рис.1.
