Схемы повышающих импульсных преобразователей напряжения DC-DC

Бестрансформаторные преобразователи с диодно-конденсаторными умножителями, импульсные повышающие преобразователи с индук- тивными накопителями энергии

Казалось бы, всё просто как бублик: слепили из простых и доступных ингредиентов генератор, присовокупили к нему повышающий трансформатор, мостик, всякие там дела... Вот, собственно, и всё – дело сделано, сказка сказана, можно закрывать тему.

– Но мы же не можем прямо тут... У нас же есть какие-никакие морально-этические принципы...
– Так сегодня ж понедельник!
– Понедельник, конечно, но не до такой же степени. Поэтому говорить будем много, нудно и обстоятельно.
А обсудим мы на этой странице повышающие преобразователи напряжения, не омрачённые такими редко любимыми в радиолюбительских кругах моточными изделиями, как силовые или импульсные трансформаторы.
Начнём с устройств, выполненных на цепях диодно-конденсаторных умножителей напряжения.

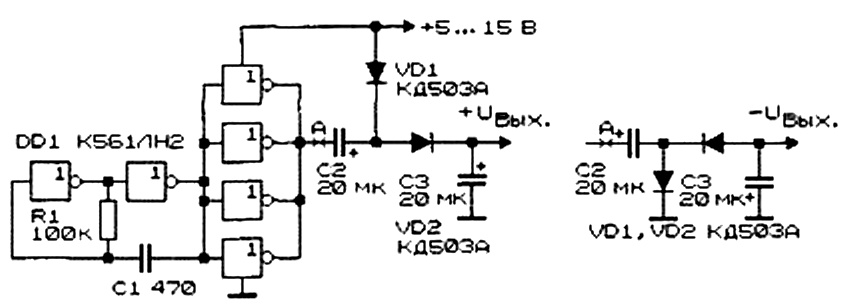

Рис.1 Повышающий преобразователь напряжения на К561ЛН2

Простой преобразователь напряжения на одной К561ЛН2-микросхеме с минимальным числом навесных элементов можно собрать по схеме, приведённой на Рис.1. Преобразователь содержит задающий генератор, реализованный на первых двух инверторах КМОП микросхемы DD1, и буферного выходного каскада, предназначенного для увеличения выходного тока преобразователя и выполненного на включённых параллельно оставшихся элементов ИМС.
Диоды VD1, VD2, а так же конденсаторы С2, С3 образуют цепь удвоения напряжения.
При указанных на схеме номиналах элементов – генератор импульсов, работает на частоте 10 кГц. При напряжении питания 10В – выходное напряжение составляет 17В при токе нагрузки 5мА, 16В при токе 10мА, 14,5В при токе 15мА.
Значение КПД и величину выходного напряжения преобразователя можно увеличить за счёт использования в выпрямителе-умножителе напряжения германиевых диодов, либо диодов Шоттки.
А для получения отрицательного выходного напряжения – элементы удвоителя напряжения следует включить в соответствии с правой частью рисунка Рис.1.

Для увеличения мощности повышающих преобразователей между генератором и умножителем вводятся дополнительные биполярные или полевые транзисторы с максимальным допустимым током, превышающим ток нагрузки.

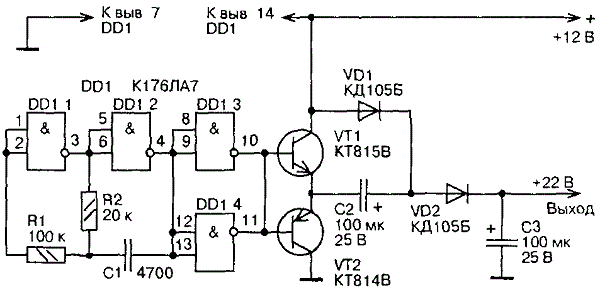

Рис.2 Преобразователь напряжения на 176ЛА7 и умощняющих транзисторах

Устройство, представленное на Рис.2, образуют задающий генератор, собранный на логических элементах DD1.1 и DD1.2, буферные ступени DD1.3, DD1.4, усилители тока VT1, VT2 и выпрямитель-удвоитель напряжения на диодах VD1, VD2 и конденсаторах С2, СЗ.
При питании преобразователя от источника постоянного тока напряжением 12 В его выходное напряжение при токе нагрузки 30 мА будет около 22 В (напряжение пульсаций – 18 мВ).
При токе нагрузки 100 мА выходное напряжение уменьшается до 21 В, а при 250 мА – до 19,5 В.
Без нагрузки преобразователь потребляет от источника питания ток не более 2 мА.
Транзисторы VT1 и VT2 преобразователя могут быть любыми из указанных на схеме серий, а также ГТ402В или ГТ402Г, ГТ404В или ГТ404Г. С германиевыми транзисторами выходное напряжение преобразователя будет больше примерно на 1 В.

Для получения бОльших напряжений применяются схемы преобразователей с многокаскадными умножителями.

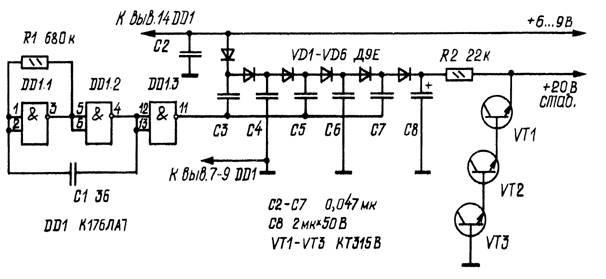

Рис.3 Преобразователь напряжения с многокаскадными умножителями

На Рис.3 приведена схема экономичного преобразователя напряжения для питания варикапов, опубликованная в журнале Радио №10, 1984, И. Нечаевым.
«Преобразователь не содержит намоточных деталей, экономичен и прост в налаживании. Устройство состоит из генератора прямоугольных импульсов на микросхеме DD1, умножителя напряжения на диодах VD1-VD6 и конденсаторах СЗ-С8, параметрического стабилизатора напряжения на транзисторах VT1-VT3.
В качестве стабилитронов используются эмиттерные переходы транзисторов. Режим стабилизации наступает при токе 5...10мкА.
Помимо указанных на схеме, в преобразователе можно использовать микросхемы К176ЛЕ5 и К176ЛА9, транзисторы КТ315, КТ316 с любым буквенным индексом, диоды Д9А, Д9В, Д9Ж. Конденсаторы С1-С7 – КЛС или KM, C8 - К50-6 или К50-3, резисторы МЛТ или ВС.
Налаживание преобразователя сводится к подбору транзисторов VT1 – VT3 с требуемым напряжением стабилизации.
При изменении напряжения питания приёмника от 6,5 до 9В потребляемый преобразователем ток увеличивается с 0,8 до 2,2мА, а выходное напряжение – не более чем на 8...10мВ.
При необходимости выходное напряжение преобразователя можно повысить, увеличив число звеньев умножителя напряжения и число транзисторов в стабилизаторе».

В последнее время для преобразования напряжения всё чаще применяют импульсные преобразователи с использованием индуктивных накопителей энергии. Такие преобразователи отличаются высоким КПД и обладают возможностью получения повышенного, пониженного или инвертированного выходного напряжения.
Как это работает?


Рис.4 Импульсные повышающие преобразователи напряжения

На рисунке Рис.4 (слева) изображён импульсный повышающий преобразователь напряжения, способный повышать выходное напряжение от напряжения источника питания до величины в десятки раз превышающей его.

При замыкании ключа, выполненного на транзисторе Т, через цепь: источник питания – индуктивность – замкнутый ключ начинает протекать ток. При этом, в связи с явлением самоиндукции, ток через индуктивность не может измениться моментально, так как в это время идёт постепенный запас энергии (ЭДС) в магнитном поле катушки.

При размыкании ключа – ток начинает течь по другому контуру: источник питания-индуктивность-диод-нагрузка. Поскольку источник питания и катушка в этой цепи соединены последовательно, то их ЭДС складываются. Таким образом происходит повышение напряжения.

Величина выходного напряжения подобных преобразователей малопредсказуема и зависит от нескольких факторов: сопротивления нагрузки, добротности катушки, и энергии, которая успела запастись в ней за время замыкания ключа. Именно поэтому напряжение в цепи без нагрузки может достигать значительных величин, порой приводящих к пробою ключевого транзистора.

Так как же регулировать напряжение на выходе таких преобразователей?
Очень просто – запасать в дросселе ровно столько энергии, сколько необходимо для того, чтобы создать необходимое напряжение на нагрузке. Производится это посредством регулировки длительности импульсов открывающих транзистор (временем в течении которого открыт транзистор).

Уровень выходного напряжения преобразователя описывается формулой U_вых = K×U_вх/(1-D), где
D – это величина, обратная скважности, и равная отношению периода времени, когда ключ открыт, к общему периоду импульсного сигнала, управляющего ключевым транзистором, а
К – коэффициент, прямо пропорциональный сопротивлению нагрузки и обратно пропорциональный сопротивлению открытого ключа, а также сопротивлению потерь катушки индуктивности.
У данного типа преобразователей полярность выходного напряжения, совпадает с полярностью входного.

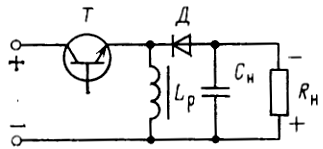

На рисунке Рис.4 (справа) приведена упрощённая схема инвертирующего преобразователя напряжения, имеющего полезное свойство - работать как в режиме понижения напряжения, так и в режиме повышения.
Полярность его выходного напряжения противоположна полярности входного.

Так же как и в предыдущем случае, во время замыкания ключа Т происходит процесс накопления энергии катушкой индуктивности. Диод Д препятствует попаданию напряжению от источника питания в нагрузку.
Когда ключ закрывается, энергия индуктивности начинает перетекать в нагрузку. При этом ЭДС самоиндукции, направлена таким образом, что на концах катушки формируется полярность, противоположная первичному источнику питания. Т. е. на верхнем конце обмотки катушки формируется отрицательный потенциал, на противоположном конце - положительный.

Уровень выходного напряжения равен: U_вых = K×U_вх×D/(1-D).

С теорией завязываем, резко переходим к схемам электрическим принципиальным повышающих преобразователей напряжения с индуктивными накопителями на борту.

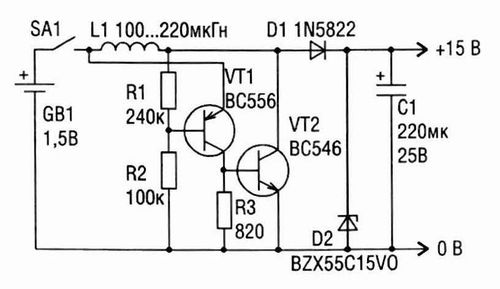

Рис.5 Схема преобразователя напряжения 1,5 в 15 вольт

На Рис.5 приведена очень простая и красивая схема преобразователя напряжения 1,5 в 15 вольт, содержащая всего 2 транзистора, выполняющих как функцию генератора сигнала, управляющего ключевым транзистором, так и самого ключевого транзистора.
Вот что пишет автор конструкции, приведённой в зарубежном издании.

«В качестве источника используется элемент питания напряжением 1,5 В, а на выходе схемы получается напряжение 15 В. Схема ещё хороша тем, что очень проста для повторения и не имеет дефицитных деталей.
Рассмотрим принцип работы. Итак, при замыкании тумблера SA1 на резисторе R1 возникает падение напряжения. Как следствие, через базу транзистора VT1 потечёт ток и оба транзистора (VT1, VT2) будут находится в открытом состоянии. В начальный момент времени, на коллекторе VT2 будет практически нулевое напряжение и через него и катушку L1 потечет нарастающий ток. Этот ток будет непрерывно увеличиваться пока транзистор VT2 не перейдет в режим насыщения. Следствием это будет увеличение напряжения на коллекторе транзистора VT2, что неизменно приведет к возрастанию напряжения на резисторе R2. В результате, транзистор VT1 закроется, после чего закроется и второй транзистор VT2.
После того, как ток прекратит движение через катушку L1, на коллекторе транзистора VT2 образуется большое положительного напряжения, которое двигаясь через диод Шоттки VD1, будет заряжать конденсатор C1. Стабилитрон VD2 в схеме преобразователя напряжения играет роль ограничителя зарядного напряжения на конденсаторе C1 и поддерживает его на уровне 15 В.
После того, как магнитное поле катушки L1 исчезает, напряжение на транзистора VT2 падает до уровня источника питания, т. е. до 1,5 Вольт. После чего оба транзистора переходят в открытое состояние, а через катушку L1 снова потечет нарастающий ток.
Частота работы устройства около 10 кГц. При исправных деталях и правильном монтаже, простой преобразователь напряжения начинает работать сразу. Допускается замена деталей очень близких по характеристикам».

Довольно много разнообразных преобразователей напряжения реализуется на базе интегрального таймера NE555.

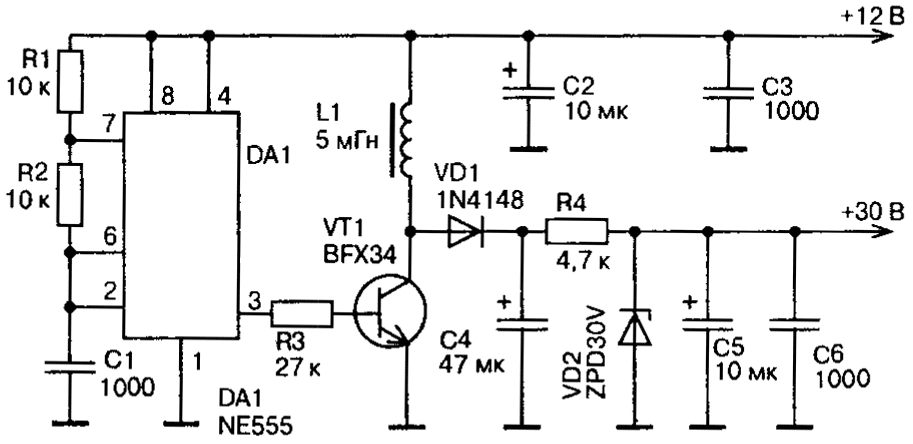

Рис.6 Схема повышающего преобразователя напряжения на NE555

Схема одного из вариантов такого преобразователя приведена на Рис.6. Для получения высоковольтных импульсов он использует накопительный дроссель.
«На таймере DA1 собран генератор импульсов с частотой повторения около 40 кГц (она определяется сопротивлением резисторов R1, R2 и емкостью конденсатора С1). Эти импульсы поступают на транзистор VT1, работающий в режиме переключения. Когда он открыт, в катушке индуктивности L1 накапливается энергия за счет протекающего через VTI тока. Когда транзистор закрывается, на катушке L1 возникает импульс напряжения, амплитуда которого в несколько раз превышает напряжение питания (в авторской конструкции она была около 80 В). Эти импульсы напряжения выпрямляются диодом VD1, а выпрямленное напряжение фильтруется, а затем стабилизируется стабилитроном VD2.
Транзистор VT1 желательно подобрать из числа предназначенных для использования в переключающих схемах. Он, в частности, должен иметь высокое допустимое напряжение коллектор-эмиттер (не ниже 100 В). Высокое обратное допустимое напряжение должен иметь и диод VD1.
Стабилитрон VD2 — малой мощности на требуемое выходное напряжение (в авторской конструкции — на 30 В). Таймер DA1 имеет аналог отечественного производства — КР1006ВИ1. Подробной информации о катушке индуктивности в первоисточнике нет. Отмечается лишь, что она выполнена на незамкнутом броневом магнитопроводе из материала с высокой начальной магнитной проницаемостью медным проводом диаметром 0,1 мм.
При налаживании конструкции может возникнуть необходимость подобрать резистор R3 по наибольшему выпрямленному напряжению».

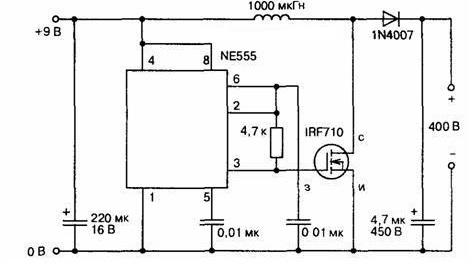

Рис.7 Ещё одна схема повышающего преобразователя напряжения на NE555

«Ещё одна схема очень простого преобразователя постоянного напряжения с минимумом элементов, обеспечивающего несколько миллиампер тока напряжением 400...425В при потребляемом токе 80...90 мА от источника 9 В, приведена на Рис.7.
На таймере NE555 выполнен мультивибратор на частоту 14 кГц. КПД устройства сильно зависит от добротности катушки индуктивностью 1 мГн.
Дроссель имеет индуктивность 1000мкГн. Толщина провода не столь важна, поскольку выходной ток схемы ничтожный. Такое устройство может быть пригодно для тех приборов, где нужно получить повышенное напряжение, но размеры ограничены».

Достаточно часто приходится видеть устройства преобразователей на NE555 со встроенной схемой стабилизации выходного напряжения. Однако, кто интересуется, тот знает, что импульсные преобразователи со стабилизацией гораздо лучше работают на недорогих микросхемах серии UC384x, которые представляют из себя широтно-импульсные контроллеры и специально спроектированы для работы в преобразователях постоянного напряжения. Схема такого устройства приведена на рисунке Рис.8.

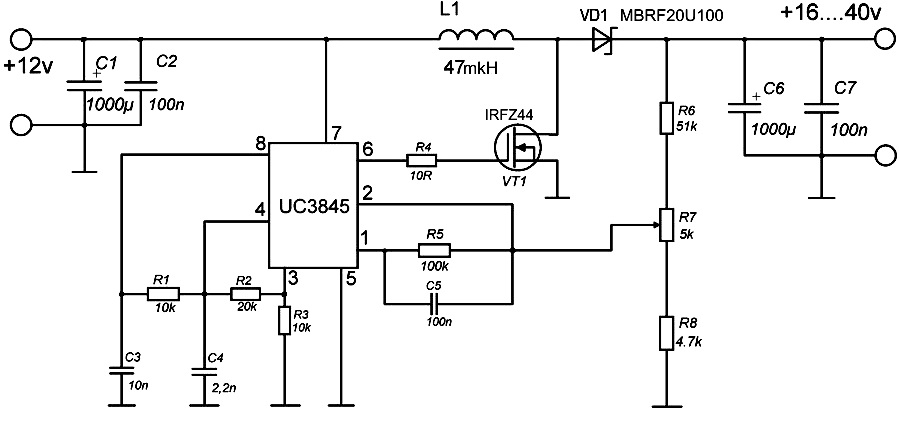

Рис.8 Схема повышающего преобразователя напряжения на UC3845

L1 намотана на кольце из порошкового железа d=24мм и содержит 24 витка провода диаметром 1мм. Выходная частота работы микросхемы при указанных номиналах элементов работы - 75-80 кГц.

Устройство было изготовлено и довольно подробно протестировано в сравнении с аналогичным преобразователем на микросхеме NE555 уважаемым Александром Сорокиным на странице форума https://www.drive2.ru/c/470856784697885156/.
Вот что пишет автор:

«Стабилизация выходного напряжения на микросхеме UC3845 работает во всем диапазоне нагрузок. Напряжение холостого хода в пределах нормы (19.2 вольта для ноутбука), при 10Вт на выходе напряжение 18,94в, при 85Вт 18,8в т.е. просадка всего 0,1в и это прекрасно».

Ну и, конечно, не следует обходить вниманием специализированные микросхемы, представляющие собой практически готовые повышающие DC-DC преобразователи. Примером такой ИМС является TL499A (Рис.9).

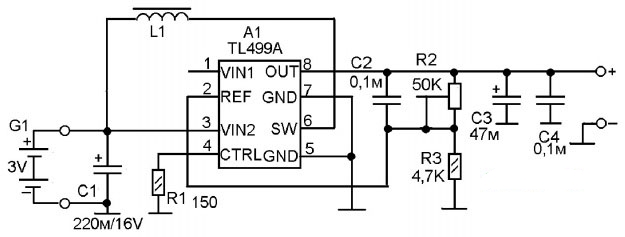

Рис.9 Схема повышающего преобразователя напряжения на TL499A

С помощью этого импульсного источника питания можно получить напряжение от 1,5 до 15V при выходном токе до 50мА, для питания портативной аппаратуры от источника напряжением ЗV (два элемента «АА» или один литиевый элемент).
В основе схемы DC/DC конвертор на микросхеме TL499A. У микросхемы есть два входа, в данном случае используется только один – вывод 3, для подачи входного напряжения с целью его повышения.
Кстати, это напряжение не обязательно должно быть ЗV, может быть и 5V, а может быть и 1,5V (при работе от одного гальванического элемента), потому что минимальное входное напряжение микросхемы 1,1V, а максимальное 10V. При этом выходное напряжение поддерживается стабильным.
Установка и стабилизация выходного напряжения происходит при помощи компаратора (вывод 2), наблюдающего за выходным напряжением, которое поступает на него через делитель на резисторах R2 и R3. Подстроечным резистором R2 выставляется уровень выходного напряжения в диапазоне от 1,5 до 15V.
