Полупетлевая антенна для диапазонов 80, 40, 20, 15 и 10 метров

Как простыми методами победить основные недостатки антенны "long wire", сохранив её конструктивную простоту?

Основным недостатком многодиапазонной антенны "длинный провод" (long wire, LW) является её высокий импеданс и, как следствие, не совсем удобное согласование с 50 или 75-омными нагрузками. Высокие напряжения, наводимые в высокоомных передающих антеннах, накладывают жёсткие требования к элементам согласующих цепей и являются источником повышенных электромагнитных помех. Помимо этого, LW (как и любая незамкнутая антенна) склонна к накоплению статического потенциала, величина которого может исчисляться десятками и даже сотней киловольт.

Как одним махом победить сразу же все эти недостатки, сохранив конструктивную простоту длинного провода, поведал нам большой энтузиаст, знаток и разработчик антенного оборудования – Николай Кудрявченко (UR0GT). Вот какую конструкцию он предложил на странице сайта http://antentop.org:

Полупетлевая антенна для диапазонов 80, 40, 20 и 15 метров

Это очень простая и эффективная антенна, которая работает в нескольких любительских диапазонах: 80, 40, 20 и 15 метров. Антенна имеет входной импеданс 75 Ом. На Рис.1 показана конструкция антенны.

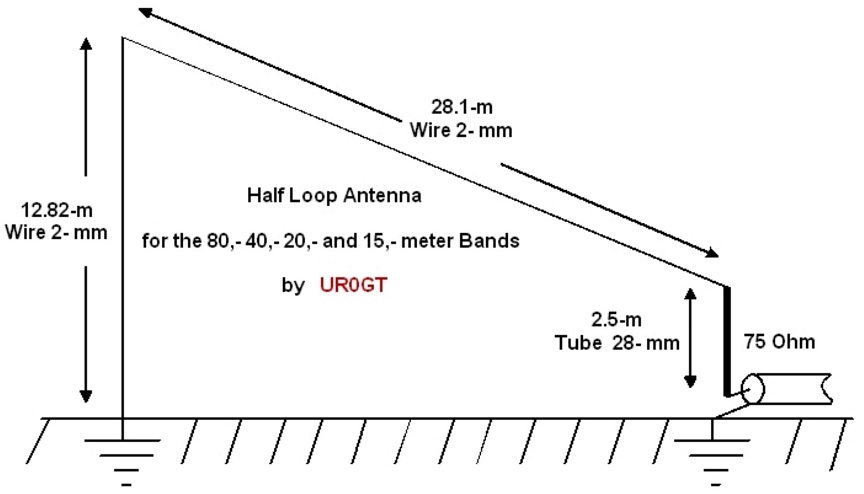

Конструкция полупетлевой антенны Николая Кудрявченко (UR0GT) на 80, 40, 20 и 15 метров

Рис.1 Конструкция полупетлевой антенны Николая Кудрявченко (UR0GT)

Модель полупетли для программы MMANA выглядит следующим образом:

*
3.67
***Wires***
4
0.0, 26.2, 0.0, 0.0, 26.2, 12.82, 0.001, -1
0.0, 26.2, 12.82, 0.0, 0.0, 2.6, 0.001, -1
0.0, 0.0, 0.1, 0.0, 0.0, 2.6, 0.014, -1
0.0, 0.0, 0.1, 0.0, 0.0, 0.0, 0.001, -1
***Source***
1, 0
w4c, 0.0, 1.0
***Load***
0, 1
***Segmentation***
800, 80, 1.6, 4
***G/H/M/R/AzEl/X***
2, 0.0, 3, 75.0, 120, 60, 0.0
###Comment###
Mod by Николай, UR0GT 09.06.07 11:06:42

Графики КСВ антенны (сверху вниз) для: 80-метрового, 40-метрового 20-метрового и 15-метрового диапазонов приведены на Рис.2.

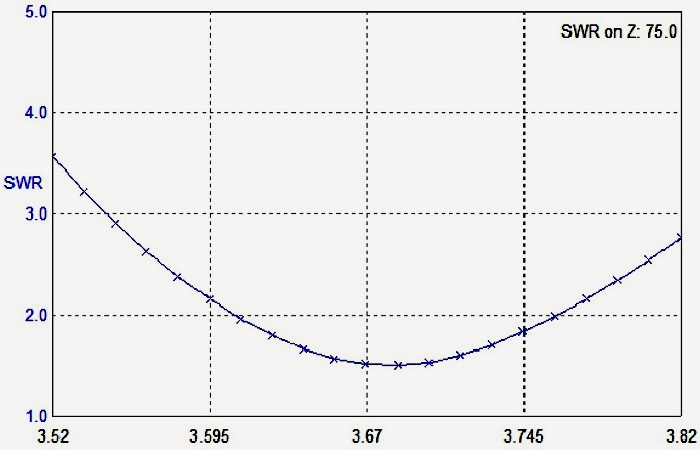

КСВ полупетлевой антенны на 80-метрах

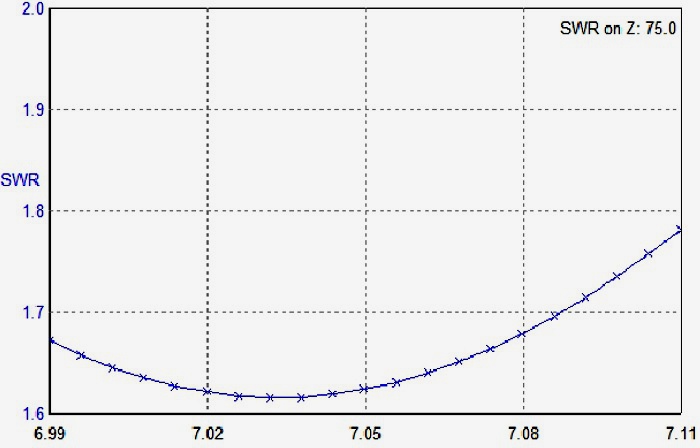

КСВ полупетлевой антенны на 40-метрах

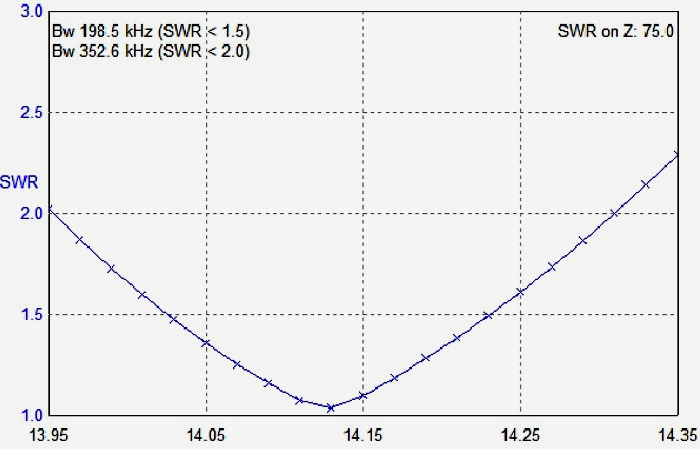

КСВ полупетлевой антенны на 20-метрах

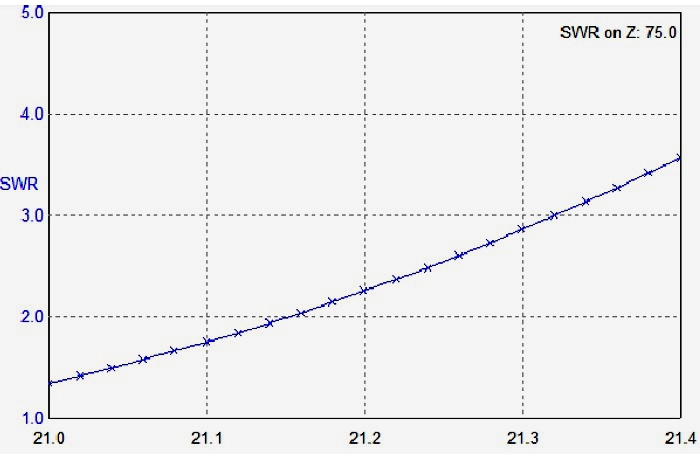

КСВ полупетлевой антенны на 15-метрах

Рис.2 Графики КСВ антенны (сверху вниз) для: 80, 40, 20 и 15 м. диапазонов

Далее на Рис.3 приведены диаграммы направленности с указанием коэффициента усиления антенны (Ga) для тех же диапазонов (сверху вниз): 80-метрового, 40-метрового 20-метрового и 15-метрового.

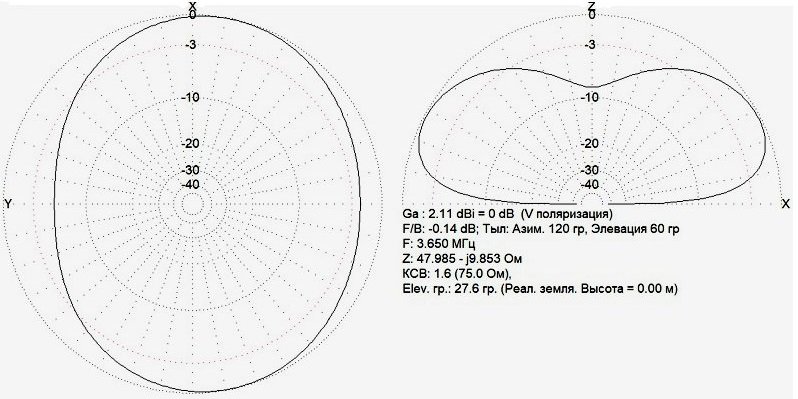

DD полупетлевой антенны на 80 метрах

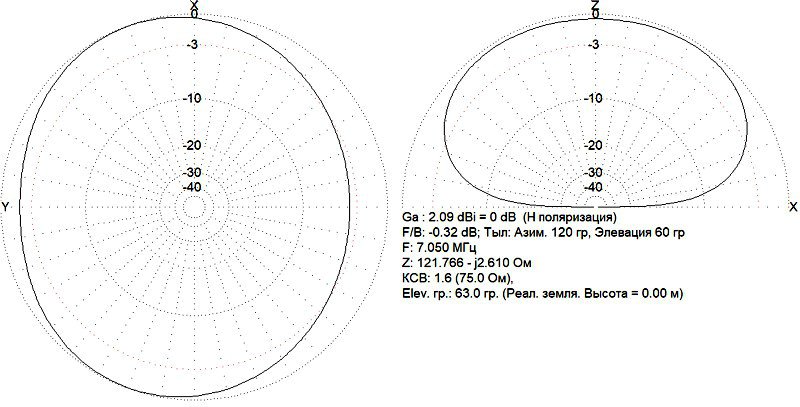

DD полупетлевой антенны на 40 метрах

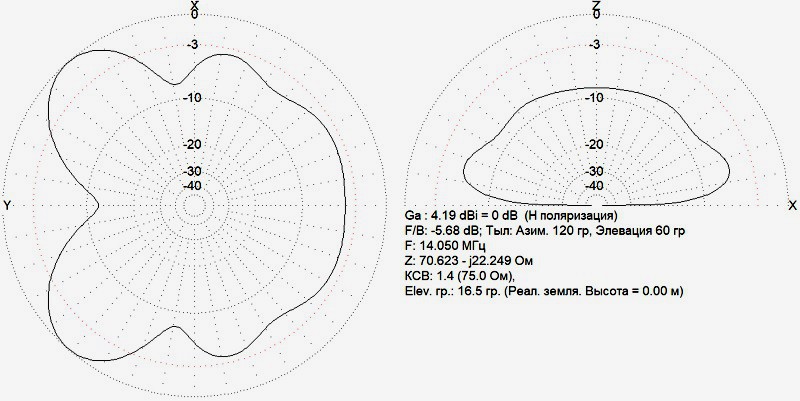

DD полупетлевой антенны на 20 метрах

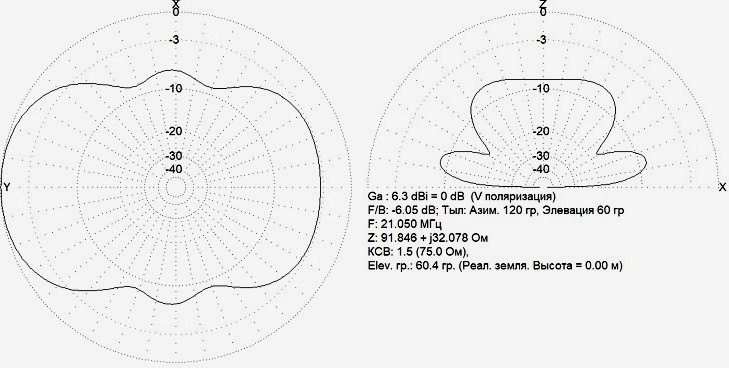

DD полупетлевой антенны на 15 метрах

Рис.3 DD полупетлевой антенны (сверху вниз) для: 80, 40, 20 и 15 метровых диапазонов

Автор не упомянул, что и на 10-метровом диапазоне разработанная им антенна также вполне удовлетворительно работает, обеспечивая усиление около 5dBi и приемлемый КСВ, который, при необходимости, можно дополнительно уменьшить посредством простейшего антенного тюнера.

Что же касается статики, то она благополучно стекает через заземлённый конец антенного полотна. А если дополнительно позаботиться о вкапывании этого заземлителя на 1,5...3 метра в грунт, то он также будет исправно выполнять и роль молниеотвода, что весьма немаловажно при изготовлении любых типов антенн.

Описанная антенна, на мой взгляд, получилась очень удачной и сможет найти своё достойное место даже на небольшом участке загородного дома.
