Схемы задержки подключения громкоговорителей
Как избежать щелчков в акустике при включении и выключении тумблера питания усилителя
Приведённые в статье схемы задержки позволяют избежать щелчков в колонках в моменты включения/выключения усилителя в сеть. Связаны эти щелчки с возникновением
переходных процессов, которые в той или иной степени присущи большинству УМЗЧ, но особо ощутимо данный эффект проявляется в устройствах
с однополярным питанием.

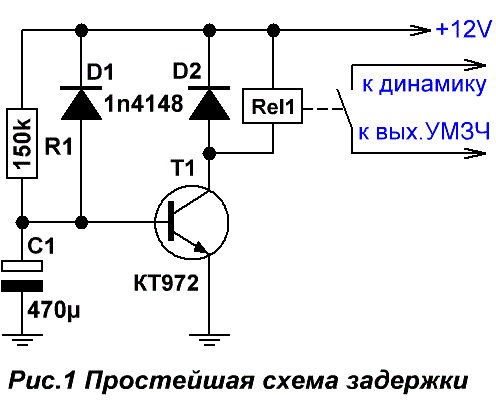

На Рис.1 изображена довольно распространённая схема задержки подключения громкоговорителя.
После нажатия на УМЗЧ тумблера "ON" на схему подаётся напряжение питания 12 В и через резистор R1 начинается заряд конденсатора С1. В тот момент, когда
напряжение на базе составного транзистора Т1 достигнет его порогового значения (около 1.4 В), транзистор откроется, реле
сработает и замкнёт выход УМЗЧ на акустическую систему.
Схема расхожая и простая, но имеет ряд существенных недостатков:
1. Требует отдельного источника питания. Если 12-ти вольтовый источник ещё используется для питания каких-то других узлов
(например, предварительного усилителя), то он
должен быть качественным со значительными величинами сглаживающих емкостей. В этом случае реле не сможет быстро разомкнуться при отключении питания, что
с большой долей вероятности пропустит на акустику щелчок, возникающий при выключении усилителя.
2. Схема вообще никак не подходит для усилителей с однополярным питанием. Разделительный конденсатор на выходе УМЗЧ в период разомкнутого реле накопит на
неподключённом выводе
половину напряжения питания и передаст весь этот заряд в динамик в момент замыкания реле.
Далее приведены схемы задержки, лишённые перечисленных недостатков, то есть подходящие для усилителей с любой организацией питания, не зависящие от напряжений
на обмотках трансформатора и размыкающие акустику сразу в момент выключения питания.

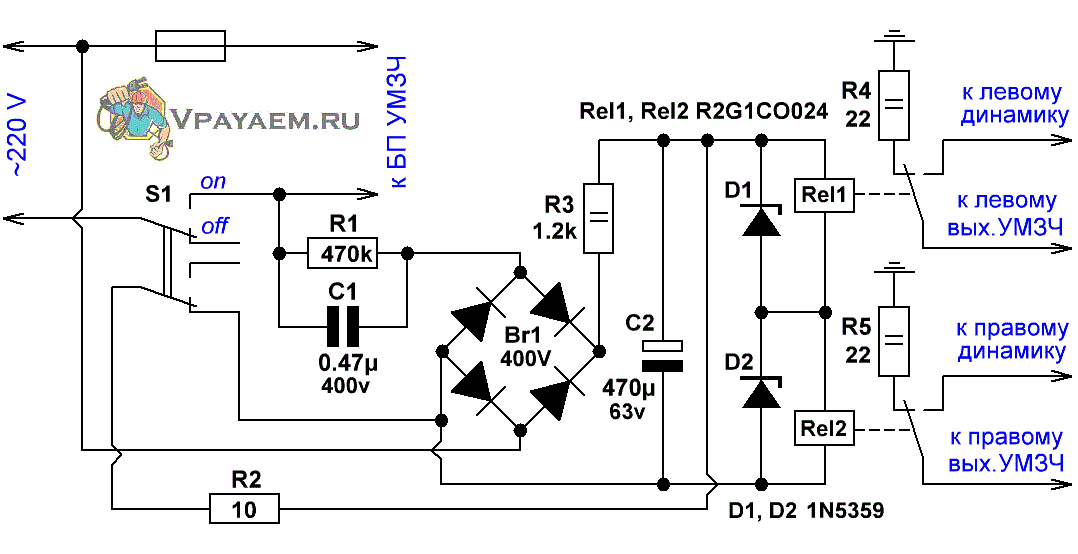

Рис.2 Схема задержки подключения громкоговорителей к стерео УМЗЧ
На Рис.2 показана первая схема задержки подключения акустики к УМЗЧ.
Переключатель S1 – это тумблер включения/выключения усилителя. Он должен иметь две группы контактов и обладать алгоритмом работы "ON-ON".
В положении тумблера S1 "off " УМЗЧ, как следует из логики, выключен. При этом акустические системы "оторваны" от усилителя и подключены к резисторам R4 и R5.
При включении усилителя (положение переключателя "on" на Рис.2) сетевое напряжение (220 В, 50 Гц) через цепь, образованную С1, Br1 и R3 подаётся на
конденсатор С2. По сути, эта цепь представляет собой источник тока, величина которого задаётся номиналами С1* и R3, определяющих скорость
заряда С2.
* Конденсатор С1 для переменного тока представляет собой реактивное (т. е. не потребляющее энергию) сопротивление Хс,
величина которого определяется по формуле: Хс = 1/(2π·F·C),
где F – это частота сети (50 Гц), а С – ёмкость конденсатора С1.
По мере заряда конденсатора С2 напряжение на его обкладках растёт и когда оно достигает уровня срабатывания двух последовательно соединённых реле
Rel1 и Rel2, их контакты переключаются, отключая динамики от R4 и R5 и подключая их к выходам усилителя мощности.
К этому моменту все переходные процессы в УМЗЧ должны завершиться, а на его выходах установиться нулевые напряжения.
При выключении тумблера питания вторая группа контактов замыкает обкладки конденсатора С2, соответственно, реле обесточивается,
переключая выходы усилителя с динамиков на R4 и R5.
При указанных на схеме номиналах элементов и типов реле R2G1CO024 (рабочее напряжение – 24 В, сопротивление обмотки – 1440 Ом, коммутируемый ток – 12 А)
время задержки подключения акустики составляет около 1 сек. При желании увеличить это время следует пропорционально увеличить номинал С2.
При использовании другого типа реле (с иным сопротивлением обмотки и, соответственно, током срабатывания) необходимо пропорционально увеличить (уменьшить)
номиналы С1 и R3.
При отсутствии возможности приобрести переключатель с алгоритмом работы "ON-ON" желаемого дизайна, можно использовать расхожие тумблеры "ON-OFF".
Схема при этом немного усложнится и приобретёт следующие очертания:

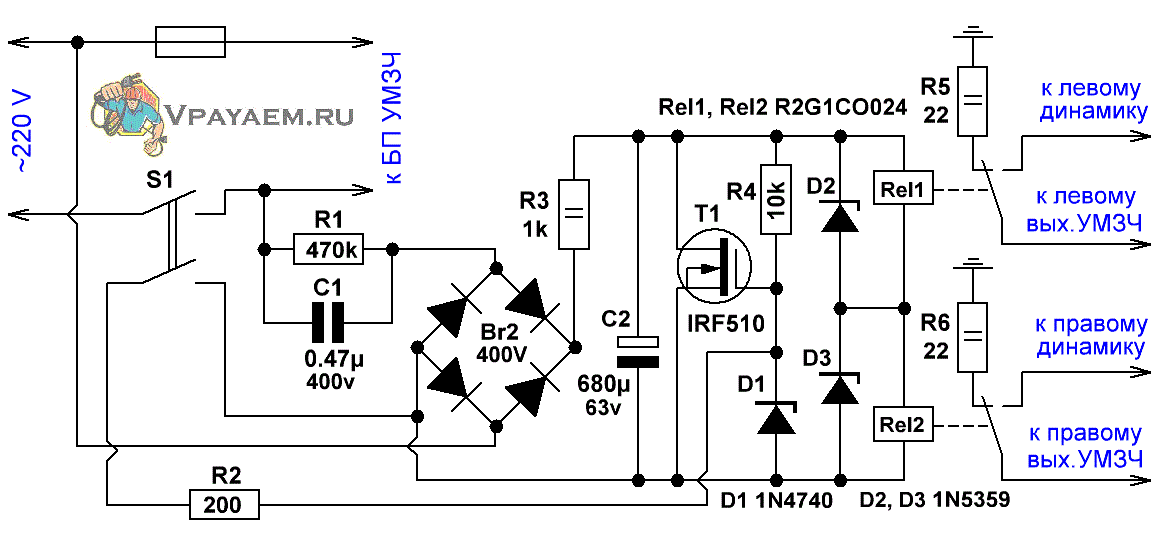

Рис.3 Ещё одна схема задержки подключения громкоговорителей
Здесь всё то же самое, что и в предыдущей схеме, различие только в том, что в качестве второй группы контактов, замыкающей обкладки конденсатора С2,
выступает электронный ключ на транзисторе Т1.
|
