The 'wonder-bar' Antenna

Чудо-стержень – компактный вариант укороченного диполя на 10 и 20 метров.
Направленная КВ антенна КВ из остатков алюминиевых трубок от телеантенны

Первым упоминанием о приёмо-передающей антенне “Wonder Bar” является статья, опубликованная в ноябрьском номере журнала американских радиолюбителей QST за 1956 год.
Антенна представляла собой укороченный диполь и была предназначена для работы в 10-метровом КВ диапазоне. Однако ввиду широкого интереса к данной конструкции, уже в июне 1957 года был предложен вариант и для 20-метрового радиолюбительского диапазона.
С тех пор антенна пережила несколько модификаций и, судя по множеству различных публикаций в зарубежных источниках, заслужила достаточно высокую степень признания и популярности. Вот что пишет Дон Батлер в своём электронном издании hamuniverse.com:


Нужен малогабаритный и лёгкий диполь для DX связей на 10-метровом диапазоне? Хотите сделать его за несколько часов, используя трубки от старой ТВ антенны? Хотите, чтобы это была легко повторяемая конструкция с хорошими параметрами, обеспечивающая минимальный КСВ по всему диапазону? Тогда - это то, что вам нужно! КСВ = 1,0 во всем DX диапазоне, габариты менее 2,5 метра и всё это при минимальных затратах!

В оригинальной версии (см. "QST" за 1956 год) элементы антенны изготовлены из старой ТВ антенны. Я же использовал тонкостенную медную трубку вместо алюминиевой, а вместо болтового соединения спаял углы треугольника паяльной лампой.

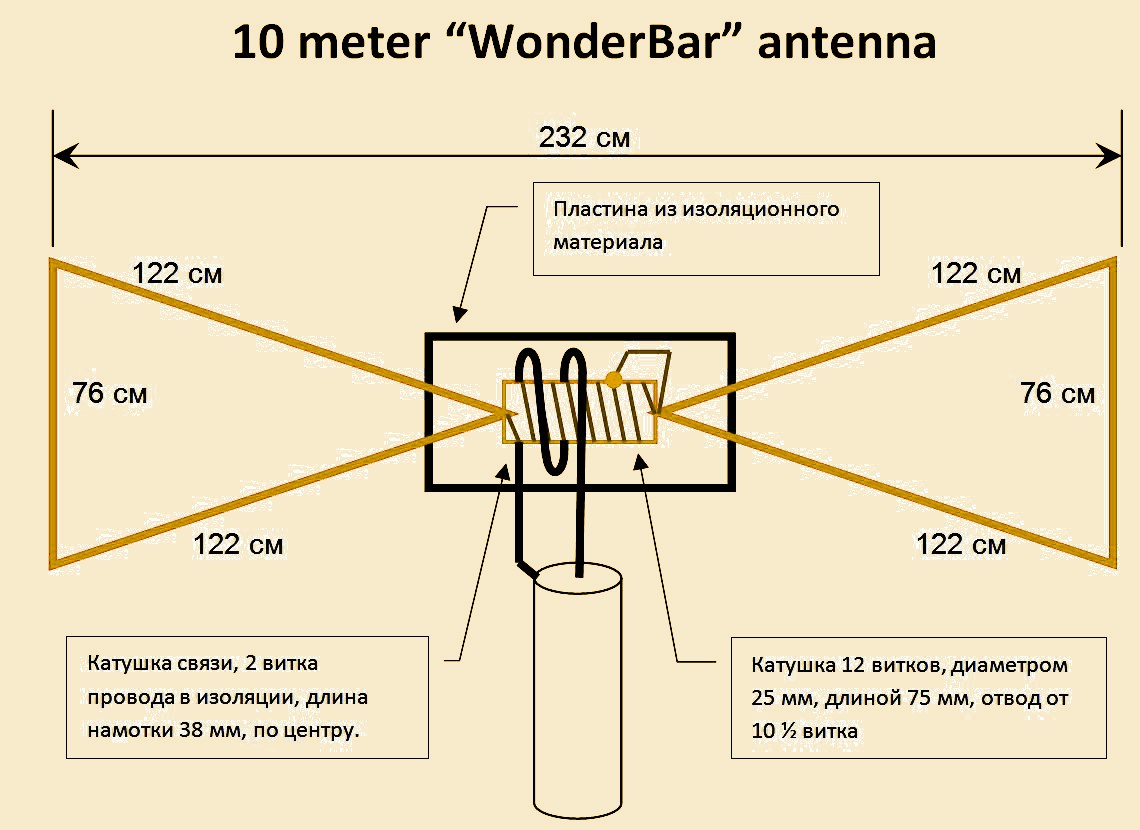

Чертёж антенны Wonder Bar с размерами для 10-метрового диапазона
Рис.1 Чертёж антенны Wonder Bar с размерами для 10-метрового диапазона

Элементы прикреплены к пластине из ДСП с помощью винтов из нержавейки. Выходящие из катушки лужёные концы были помещены под элементы полотна антенны и крепко привинчены.

Что касается катушки, то я взял обычный провод без изоляции диаметром 1,6 мм и намотал 12 витков на ручке от швабры диаметром 25 мм и длиной 75 мм. В статье 1956 года говорилось, что отвод делается от (10 + 3/8) витка. Я же сделал отвод от (10 + 1/2) витка (разница в 1/8-уя витка практически незаметна и её можно не учитывать!).
Для катушки связи, состоящей из двух витков, я применил тот же провод диаметром 1,6 мм, но уже в изоляции. Длина намотки этой катушки связи составляет 38 мм и она находится поверх центра основной катушки. Подключение к трансиверу осуществляется через 52-омный кабель.

Ну и каков получился результат? КСВ близкий к 1 во всем диапазоне. Диаграмма направленности - как у диполя с хорошим подавлением боковых лепестков.
Ширина антенны чуть более 2-х метров, поэтому я решил установить её на чердаке. Через отверстия в стропилах я пропустил полумиллиметровую леску и на ней подвесил антенну.
После такого размещения, каких-либо изменений по нагрузке и КСВ я не заметил. Всё те же прекрасные результаты на передачу. На приём S-метр показывает прибавку в один балл по сравнению с диполем, установленным снаружи, не знаю почему, но скорее всего - сказывается направленность.

В связи: с простотой изготовления, низкого КСВ без подстройки по всему диапазону от 28,0 до 29,7 Мгц, а также отличных результатов, эта антенна стала особенно популярной среди любителей DX во время Международного геофизического года в 1957-58 году.

12 выпуск бюллетеня ARLHS • Книга 4 • Статья 2 • Лето 2003

Главным преимуществом данной антенны являются её малые габариты, которые позволят разместить конструкцию даже на стандартном балконе.

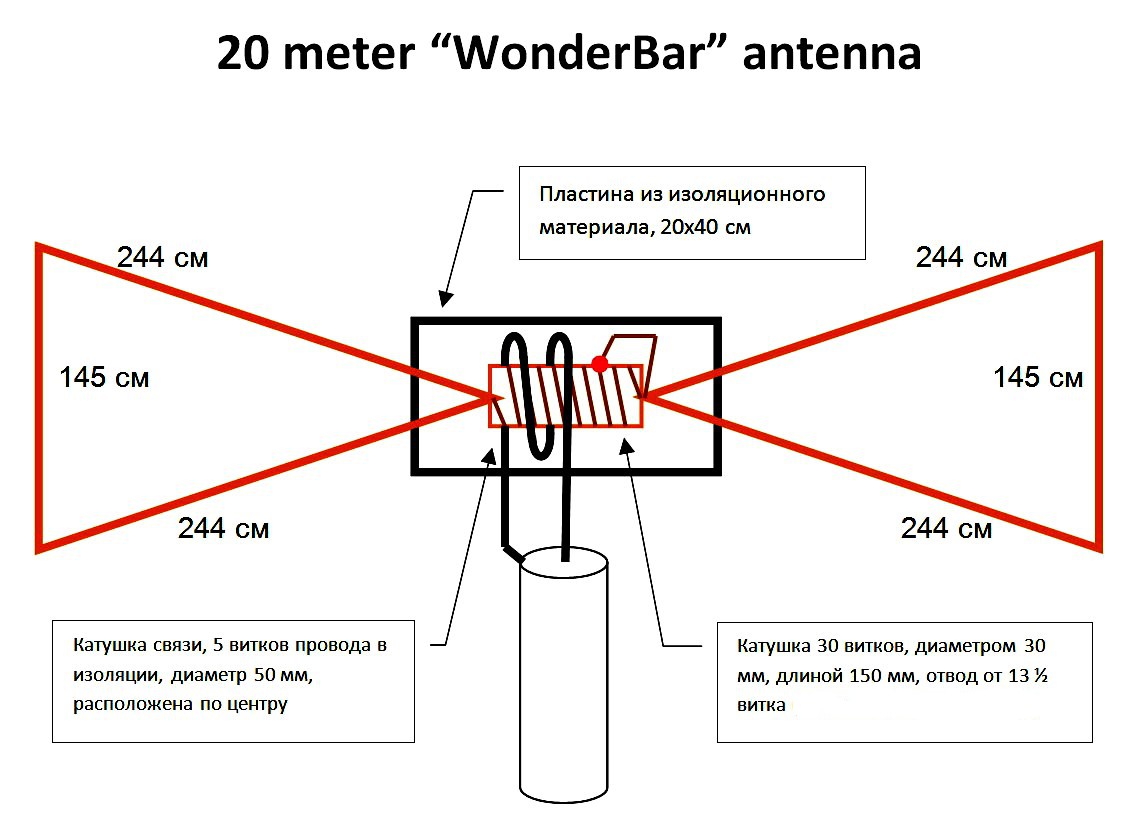

Вариант антенны для 20-метрового диапазона, опубликованный в июньском номере QST 1957 года, приведён на рисунке ниже.
Чертёж антенны Wonder Bar с размерами для 10-метрового диапазона
Рис.2 Чертёж антенны Wonder Bar с размерами для 20-метрового диапазона


Комментарий Vpayaem.ru:
На самом деле, не совсем понятна функция перемычек, замыкающих определённое (в зависимости от диапазона) количество витков катушки. Могу предположить, что такое хитрое решение представляет собой некий тип трансформатора, позволяющего произвести дополнительное согласование Wonder Bar с целью получения наименьшего КСВ в рабочем диапазоне.

Также важно иметь в виду, что чем больше будет диаметр трубок полотна антенны, тем выше окажется её широкополосность и эффективность.

Vpayaem.ru выражает благодарность Гоше-радисту за любезно предоставленную возможность воспользоваться его высокохудожественными рисунками!
