"Little Angel mini Chorus" против "Deep Blue Delay + Chorus". Что нужно знать, изготавливая эффект хоруса для гитары или вокала своими руками?
Хорус (chorus) – это звуковой эффект, который, как следует из названия, призван имитировать хоровое звучание музыкальных инструментов.
Эффект реализуется путём добавления к исходному сигналу его собственной копии, сдвинутой по времени на 20-30 миллисекунд, причём время сдвига
непрерывно изменяется с инфранизкой частотой: от долей герца до нескольких герц.
Многие промышленные педали хорусов используют линию задержки, выполненную на микросхеме MN3007, либо близких аналогах. Однако, учитывая относительную
труднодоступность, а также значительный процент фальсификата данной микросхемы, радиолюбители вполне успешно освоили и
расхожую ИМС процессора эхо-сигналов – PT2399, которая, как выяснилось, звучит в хорусах ничуть не хуже MN3007.
Начнём с популярного хоруса на PT2399 "Little Angel" (Рис.1), разработанного Риком Холтом в 2010 г.
С подробным многостраничным обсуждением этой конструкции можно познакомиться
на буржуйском форуме www.diystompboxes.com.

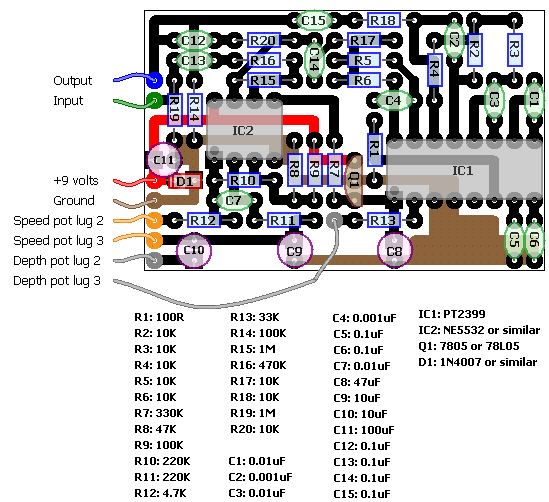

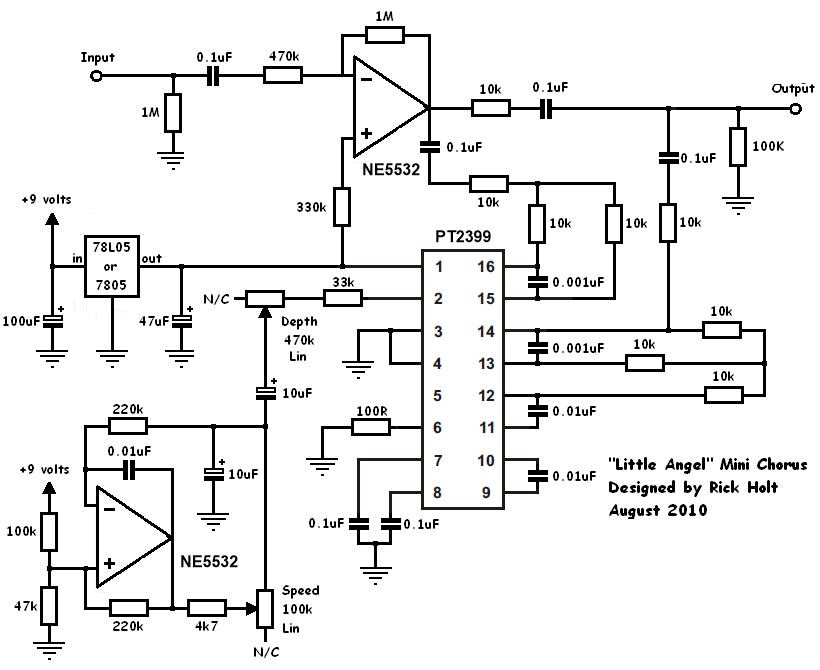

Рис.1 Схема и разводка платы хоруса "Little Angel" mini Chorus от Rick Holt
Сначала по схеме: обозначение N/C в данном случае – это no contact, т. е. – никуда не подключено.
Диод D1 на плате (которого нет на схеме) – это некая изуверская защита от переполюсовки источника питания. Спасёт от неправильного подключения батарейки
посредством её замыкания и полного разряда.
При подключении сетевого адаптера – либо выведет его из строя, либо выгорит сам, а вместе с ним и вся остальная схема. В существующем виде к впаиванию
не рекомендуется!
Главной плодотворной находкой Холтона явилась подача управляющего сигнала, регулирующего время задержки PT2399, не на предназначенный для этих целей
вывод 6 микросхемы, а на вывод 2, который обеспечивает внутреннее смещение ОУ, входящих в состав ИМС.
Нижняя (по схеме) половина ОУ NE5532 представляет собой генератор инфранизких частот с формой сигнала, отдалённо напоминающей синусоиду.
Потенциометром 100 кОм можно регулировать частоту генератора, а переменником 470 кОм – амплитуду, поступающую на управляющий задержкой вход PT2399.
Верхняя половина ОУ NE5532 – это обычный усилитель с Ku = 2 и входным сопротивлением около 400 кОм.
Сигнал с выхода этого ОУ (прямой сигнал) суммируется с выходным сигналом PT2399 (14 вывод – задержанный сигнал) посредством резистивного
сумматора и поступает на выход примочки.
Использование такого пассивного сумматора подразумевает наличие у устройства, подключаемого к хорусу, высокого входного сопротивления (не менее 100 кОм).
В противном случае амплитуда сигнала упадёт.
Резистор 100 Ом, подключенный к 6 выводу PT2399, обеспечивает время задержки – около 30 миллисекунд, что вполне нормально для таких устройств, как хорус.
Однако datasheet на микросхему гласит: "We do not recommend the R value below 1KΩ when power on", что буквально означает: "Мы не рекомендуем
в момент подачи питания пытаться величину R делать меньшей, чем 1кОм". В противном случае тактовый генератор микросхемы может просто не запуститься!
Как избавиться от этой опасности мы рассмотрим в следующей разработке, свободной от некоторых недостатков конструкции, описанной выше.

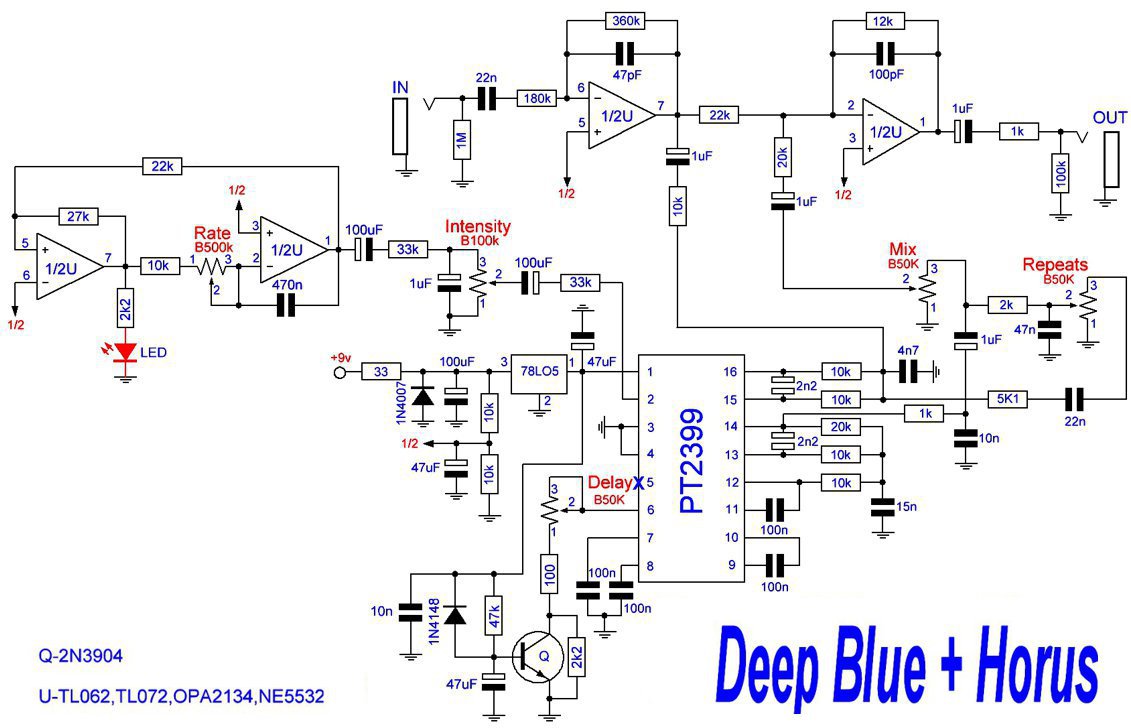

Рис.2 Схема педали "Deep Blue Delay + Chorus"
Построение данного эффекта хорус базируется на схеме модели "Deep Blue Delay" от известной Финской компании "Mad Professor".
А поскольку схема хоруса отличается от оригинала только введением дополнительного генератора инфранизких частот, управляющего временем задержки, то и как
дилэй это устройство (при соответствующих положениях регуляторов) также будет нормально трудиться.
Давайте углубимся в схемотехнику эффекта.
Слева – генератор инфранизких частот, построенный на двух ОУ. В отличие от предыдущей схемы обладает более симметричной формой сигнала.
Потенциометр "Rate" регулирует частоту генератора, "Intensity" – амплитуду, а соответственно, и глубину эффекта.
Так же как и в хорусе "Little Angel", сигнал генератора, управляющий задержкой, подаётся на 2 вывод PT2399.
Верхний левый ОУ представляет собой усилитель входного сигнала с Ku = 2, правый – это активный микшер, суммирующий прямой и задержанный сигналы.
Поскольку "Deep Blue Delay + Chorus" – это не только хорус, но и дилэй, то у него обязан быть регулятор времени задержки. Эту функцию выполняет потенциометр
"Delay". В режиме Chorus этот переменник должен находиться в нижнем по схеме положении, т. е. иметь нулевое сопротивление.
А для того чтобы при таком положении регулятора PT2399 нормально запустилась, в схему введён транзисторный ключ, который в начальный момент включения
питания закрыт нулевым напряжением на базе, поэтому 6 вывод подключён к земле через 100 Ом + 2,2 кОм. По мере заряда электролита (47 МкФ) транзистор переходит
в открытое состояние и замыкает резистор 2,2 кОм на землю.
Защита от переполюсовки источника питания организована таким же манером, как и в "Little Angel". Правда в данном случае ограничительный резистор 33 Ома не позволит
диоду накрыться тазом при неправильном подключении сетевого адаптера. Однако, учитывая, что при максимальных значениях частоты дискретизации потребление PT2399
может приближаться к сотне миллиампер, то падение напряжения в 3 вольта на резисторе явно не очень положительно повлияет на работу устройства. Поэтому, если
всё ж таки есть желание организовать такую защиту, то включите диод шоттки (в прямом направлении) в разрыв шины питания. Резистор в этом случае,
естественно, надо убрать, равно как и диод, изображённый на схеме!
