Проектирование и расчёт активных разделительных фильтров (кроссоверов) для многополосного усилителя мощности

Схема и онлайн калькулятор номиналов элементов фильтров в составе двух - трёхполосных УМЗЧ

Что бы там ни говорили, но многополосные акустические системы с пассивными разделительными фильтрами обладают рядом недостатков! Включение таких кроссоверов между выходом усилителя и громкоговорителями, с одной стороны, приводит к заметному ухудшению параметра электрического демпфирования подвижной части излучателей, с другой - является причиной возникновения фазовых искажений, влияющих на форму выходного сигнала, особенно вблизи частот раздела фильтра.
Никуда не деться и от потери мощности в пассивном фильтре, и от сложности согласования по звуковому давлению каждой головки громкоговорителя при помощи резистивных делителей (дополнительно снижающих КПД системы), и от необходимости установки крупногабаритных катушек индуктивности, конденсаторов большой ёмкости, и т. д. и т. п.

Одним из эффективных средств улучшения качества звуковоспроизведения является применение нескольких полосовых УМЗЧ с активными разделительными фильтрами на входах. Такое построение называется многополосной усилительной системой.
На самом деле, разработать активные фильтры, исходя из: 1) требуемого подавления внеполосных частот, 2) идеального согласования на частотах раздела, 3) плоской суммарной АЧХ, 4) приемлемых импульсных характеристик - это дело не такое уж и простое. Поэтому давайте-ка не будем сильно морщить лоб и изобретать ничего лишнего, а обратимся к статье Рода Эллиотта (Rod Elliott) - человека далеко не самого последнего в области звукотехники. Вот что он пишет на своём сайте https://sound-au.com:

2/3-полосный кроссовер Linkwitz-Riley с крутизной подавления 24 дБ/октава

Представленные здесь фильтры Линквица-Райли имеют отличное фазовое согласование без пиков или провалов на частотах раздела. Конструкция адаптируется к двух, трёх или даже четырёх-полосным акустическим системам. С момента публикации проект стал очень популярным, и эта популярность сохраняется и по сей день.

1. Двухполосный электронный кроссовер Linkwitz Riley
На рисунке Рис.1 показана стерео версия двухполосного кроссовера с двумя идентичными секциями фильтров. С приведёнными значениями компонентов они имеют частоту раздела кроссовера 310 Гц. Это устройство обеспечивает плоскую амплитудно-частотную характеристику, при этом сигналы от обоих каналов всегда остаются в одной фазе. Частота раздела может быть выбрана любой другой величины в пределах звукового диапазона. Частота среза ФВЧ (зелёный фон) и ФНЧ (розовый фон) должны совпадать. Связано это с тем, что коэффициент передачи у фильтра Линквица-Райли составляет 0,5 раз по напряжению или -6дБ, в отличие от фильтра Баттерворта с его -3дБ.

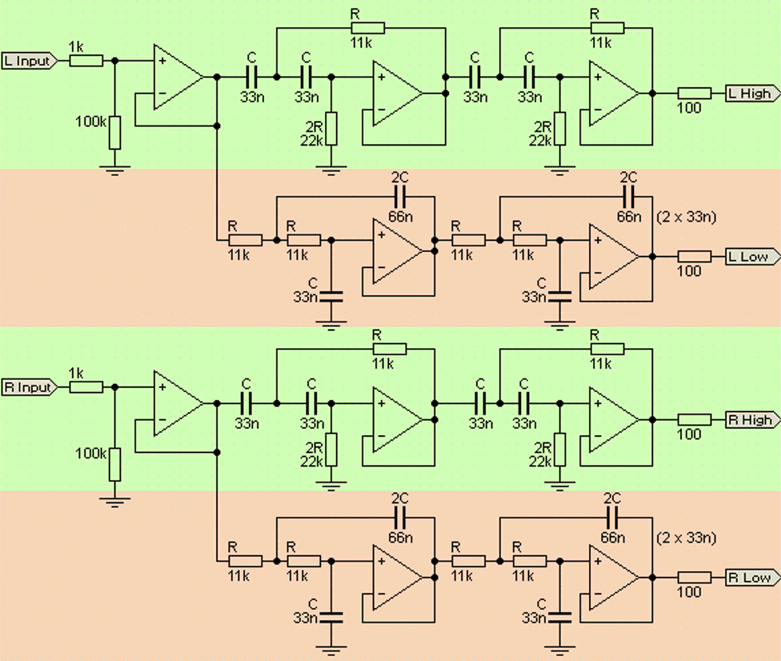

Стереоверсия двухполосного активного кроссовера
Рис.1 Стереоверсия двухполосного активного кроссовера

При использовании электронного кроссовера, для выравнивания звукового давления, излучаемого НЧ и ВЧ динамиками, может потребоваться регулировка уровней сигналов на выходе каждой из полос. Буферы (Рис.2), подключаются к выходу каждого из фильтров и имеют регулируемый коэффициент усиления 0...2.

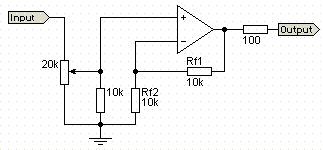

Стереоверсия двухполосного активного кроссовера
Рис.2 Буферный каскад - по одному на каждый выход кроссовера

Формулы для расчёта частотозадающих элементов фильтров Линквица-Райли приведены ниже:
R = 1 / (2 × π × 1,414 × f × C) ;
C = 1 / (2 × π × 1,414 × f × R) ;
f = 1 / (2 × π × 1,414 × R × C) .
На основании этих формул можно выполнить простенький калькулятор:

Калькулятор расчёта кросовера для 2-полосной акустики

Ёмкость конденсатора С(нФ) (2...100n)
Частота раздела полос Fср (Гц)

Сопротивление резистора R (кОм)

Обратите внимание на то, что на схеме помимо резисторов и конденсаторов рассчитанных значений используются и элементы удвоенных номиналов. Самый простой способ получить значение ёмкости «2C» - это использовать параллельное соединение двух конденсаторов, каждый из которых имеет значение номинала «C».

2. Трёхполосный кроссовер Linkwitz Riley
На Рис.3 показана реализация кроссовера с 3 полосами. Это устройство даёт отличные результаты с хорошим фазовым согласованием и равномерным импульсным откликом во всей полосе частот.

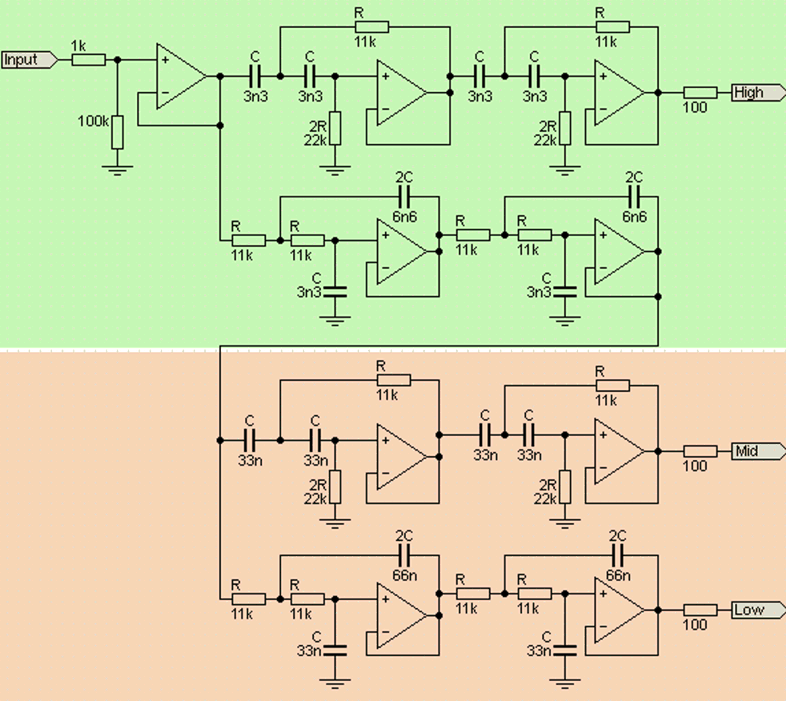

Схема кроссовера для трёхполосной активной акустики
Рис.3 Схема кроссовера для трёхполосной активной акустики

  • Частота среза High Pass фильтра (ФВЧ) составляет приблизительно 3100 Гц;
  • Band Pass (ПФ): нижняя частота среза - 310 Гц, верхняя - 3100 Гц;
  • Частота среза Low Pass (ФНЧ) составляет приблизительно 310 Гц.

    Разумеется, что частоты сопряжения фильтров можно изменять в соответствии с параметрами применяемых громкоговорителей. Единственное, на что следует обратить внимание - это то, что ФВЧ и верхняя часть полосового фильтра (Рис.3, зелёный фон) должны рассчитываться на одну частоту, равную частоте среза ФВЧ, а нижняя часть полосового фильтра и ФНЧ (розовый фон) - на частоту, равную частоте среза ФНЧ. Произведём расчёт элементов и для данной схемы.

    Калькулятор расчёта кросовера для 3-полосной акустики

    Нижняя частота раздела полос Fн (Гц)
    Верхняя частота раздела полос Fв (Гц)
    Номинал С(нФ) верхней части схемы (зелёный фон) (2...22n)
    Номинал С(нФ) нижней части схемы (розовый фон) (22...100n)

    Номинал резистора верхней части схемы (зелёный фон) R (кОм)
    Номинал резистора нижней части схемы (розовый фон) R (кОм)

    Значения номиналов используемых резисторов и конденсаторов должны иметь точность - не менее 2% по отношению к расчётным.
    Избегайте использования конденсаторов меньше 2,2 нФ или больше 470 нФ. Номиналы резисторов должны находиться в диапазоне: от 2,2 до 22 кОм.

    Следует обратить внимание на то, что вход фильтра нижних частот подключён не к выходу входного буфера, а к выходу ФНЧ, входящего в состав полосового фильтра. Это сделано для того, чтобы получить наилучший результат при согласовании фазовых сдвигов частотных каналов.

    Поскольку все операционные усилители работают в составе каскадов с единичным усилением, использование здесь ОУ премиум-класса не столь важно, поэтому микросхемы типа TL072 будут здесь вполне пригодны. Однако я настоятельно рекомендую вам найти что-нибудь «получше», предварительно убедившись, что выбранный тип ОУ пригоден для единичного усиления (это не всегда так, особенно для микросхем, требующих внешней компенсации).

    Для питания кроссовера был использован источник питания ± 15 В.
