Повышающий DC-DC преобразователь c 5...9V до 100...250V на NE555

Схема простого бестрансформаторного преобразователя на NE555 для запитывания вакуумных ламп и газоразрядных индикаторов от низковольтного источника питания

Популярный таймер NE555 не является специализированной микросхемой, предназначенной для работы в DC-DC контроллерах. Поэтому любой подобный бестрансформаторный преобразователь, построенный на ней, по большому счёту, не будет являться образцом супернадёжной и эффективной конструкции, такой как, к примеру, мы рассматривали на странице – "Схема простого бестрансформаторного преобразователя на ИМС MAX1771".
Однако, когда требуется запитать какое-либо низкопотребляющее устройство высоким напряжением без использования сетевого трансформатора и при этом максимально использовать недорогие "тумбочные" радиокомпоненты, то вполне может сгодиться и расхожая схема преобразователя на NE555.
Использовать такой преобразователь можно, например, в составе ламповой техники для питания анодов ламп, либо же зажигать газоразрядные или люминесцентные индикаторы.

Схема, изображённая на Рис.1, широко гуляет по сети и фигурирует с теми или иными номиналами элементов.

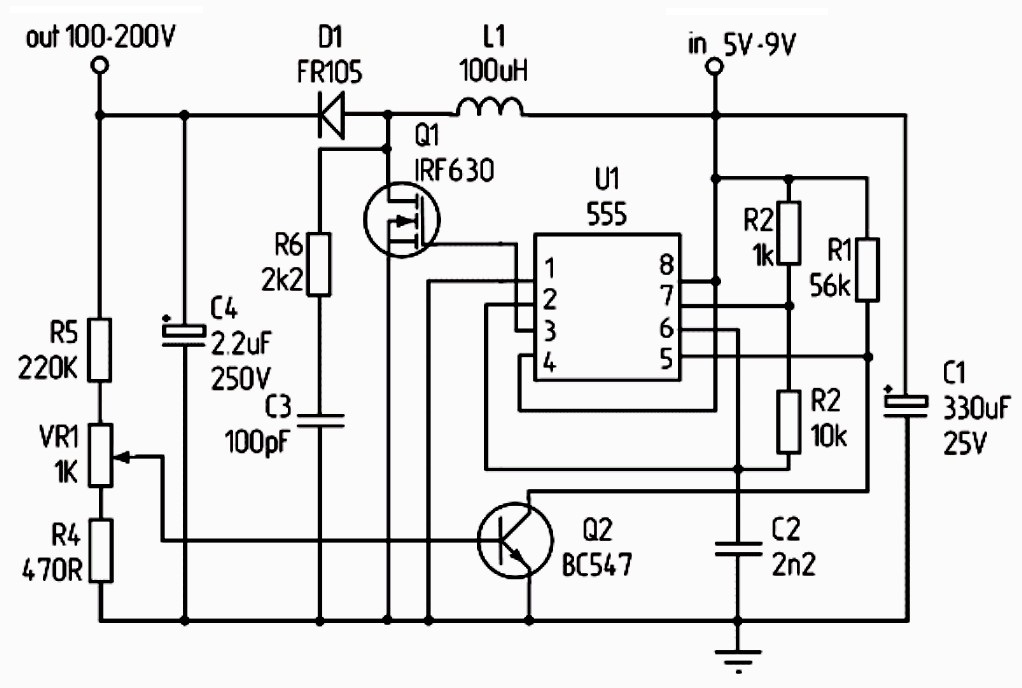

Рис.1 Схема высоковольтного DC-DC преобразователя на 555-таймере

Тонким местом всех преобразователей на NE555 является необходимость точного следования номиналам элементов, приведённым на изначально "рабочей" схеме. В противном случае устройство будет работать плохо, т. е. свистеть, перегреваться, вышибать транзистор, либо не работать совсем.
Кстати, к номиналам элементов, приведённым на Рис.1, особых вопросов нет, по крайней мере, с транзистором IRF740, диодом UF404 и дросселем, рассчитанным на ток 1 А (это очень важно!!!), преобразователь успешно работает в мелкосерийном ламповом устройстве "White Horse Overdrive" для питания анодов ламп. Входное напряжение там составляет 9 В, выходное – 250 В.

Схема преобразователя проста, а принцип его работы понятен из схемы:

Генератор на микросхеме NE555, управляет мощным транзисторным ключом Q1.
Ключ коммутирует дроссель L1, который через диод D1 периодически (с частотой генератора) "накачивает" током конденсатор С4.
Обратная связь с выхода преобразователя поступает на базу транзистора Q2, который управляет работой генератора, изменяя скважность импульсов и тем самым регулируя напряжение на выходе преобразователя.

Как можно догадаться, плавная регулировка выходного напряжения производится переменным резистором VR1.

При использовании одноамперного дросселя максимальный ток высоковольтной нагрузки составляет около 20 мА.

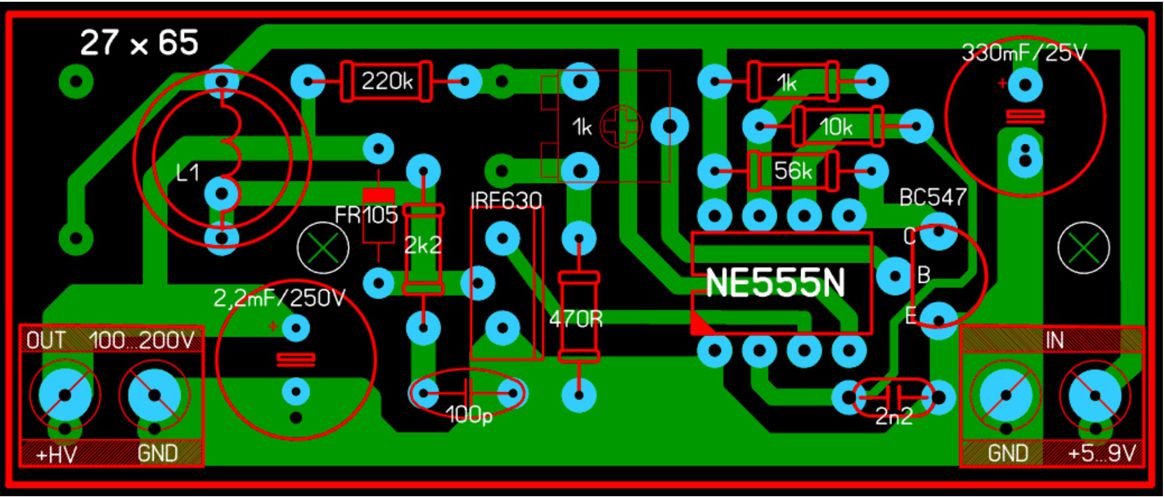

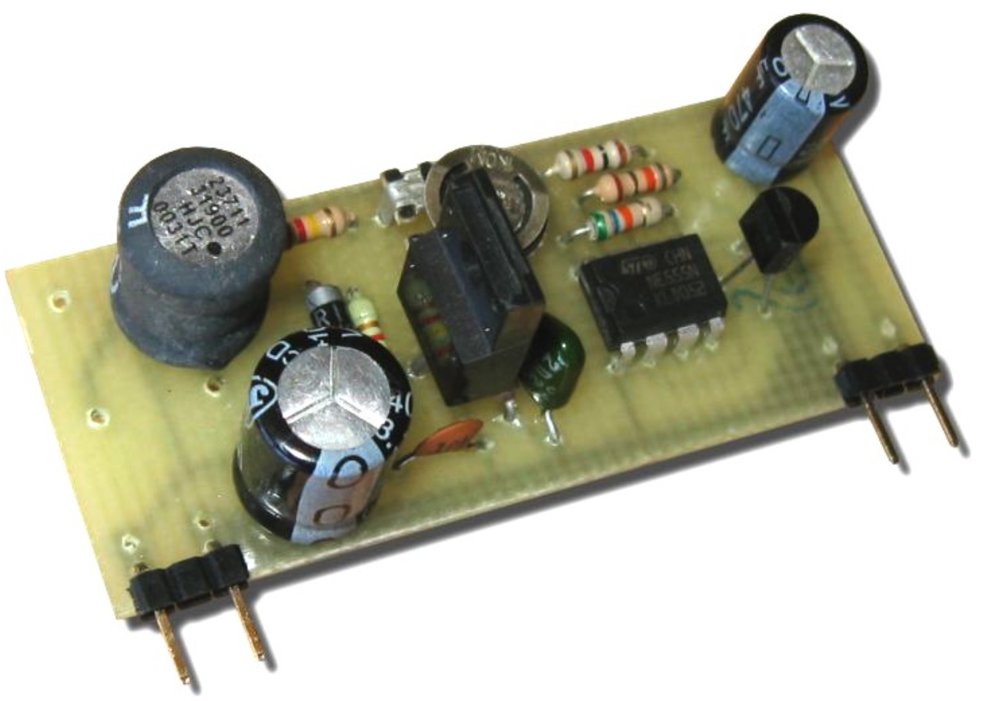

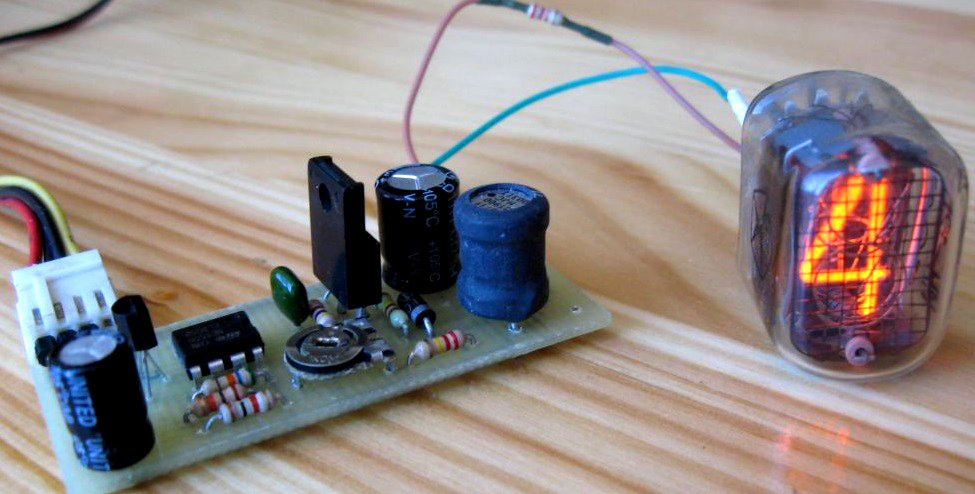

Печатная плата DC-DC преобразователя позаимствована с сайта komitart.ru и может иметь следующий вид:







Рис.2 Печатная плата и расположение элементов DC-DC преобразователя

НАСТРОЙКА:
Перед запуском необходимо проверить правильность монтажа, прозвонить дорожки.
Подстроечный резистор установить в среднее положение.
После этого можно подавать на плату напряжение, включив последовательно с ней амперметр.
На холостом ходу ток потребления схемы не должен превышать 50 мА.
Если он укладывается в норму – установить необходимое напряжение на выходе, аккуратно поворачивая подстроечный резистор.
Далее подключить к высоковольтному выходу нагрузку, например, резистор 10...20 кОм и ещё раз протестировать работу схемы, уже под нагрузкой.
