Простой генератор ВЧ сигнала со стабилизацией амплитуды

Схема из справочника Б.И. Горшкова "Радиоэлектронные устройства", 1984 г.
Исправляем ошибки прошлых лет в текущем периоде.

«Эх, напрасно я поверил. Эх, зазря доверился!» – приблизительно так пожаловался на горькую долю некий Саша К. в послании, поступившем мне на почту.
«Эх, напрасно ноги брила. Эх, зазря в паху скребла! А что, собственно, с вами случилось, Александр?» – вежливо поинтересовался я, несколько опасаясь длинного и нудного ответного текста.
Ан нет, напрасно опасался и зазря беспокоился: всё оказалось довольно просто и прозаично – у Саши К. банально не заработал генератор из умного справочника.
На самом деле, справочник Б. И. Горшкова, обозначенный в заголовке – это весьма познавательная и интересная книга, содержащая массу полезных схемотехнических решений, и которую однозначно можно рекомендовать к прочтению. А вот всякого рода грубые ошибки, которые, как правило, всегда присутствовали и присутствуют в нашей технической литературе – это да, нежданчик весьма неприятный и требующий постоянной готовности быть начеку.
Однако, давайте всё ж таки припадём к схеме и описанию генератора, приведённого в справочнике Горшкова:

Генератор ВЧ сигнала со стабилизацией амплитуды

Генератор собран на транзисторах VT1 и VT2. Частотозадающим звеном является контур L1C1. При L1=50 мкГн, С1=5 мкФ частота равна 10 кГц; при L1=100 мГн, С1=50 пФ - 700 кГц; при L1=50 мкГн, С1=50 пФ - 3,2 МГц.

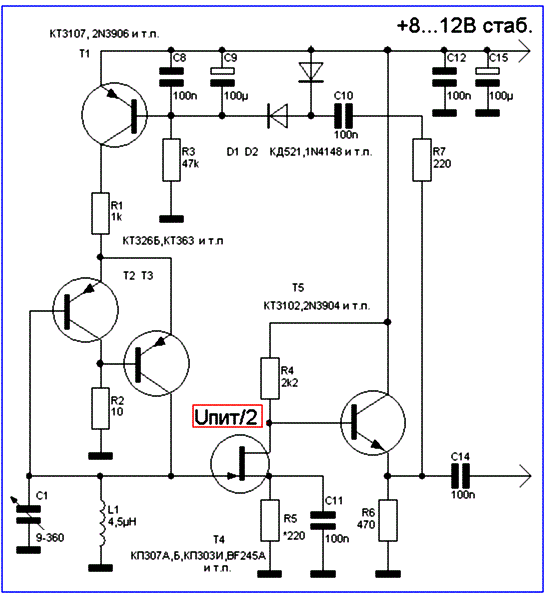

Схема ВЧ генератора со стабилизацией амплитуды

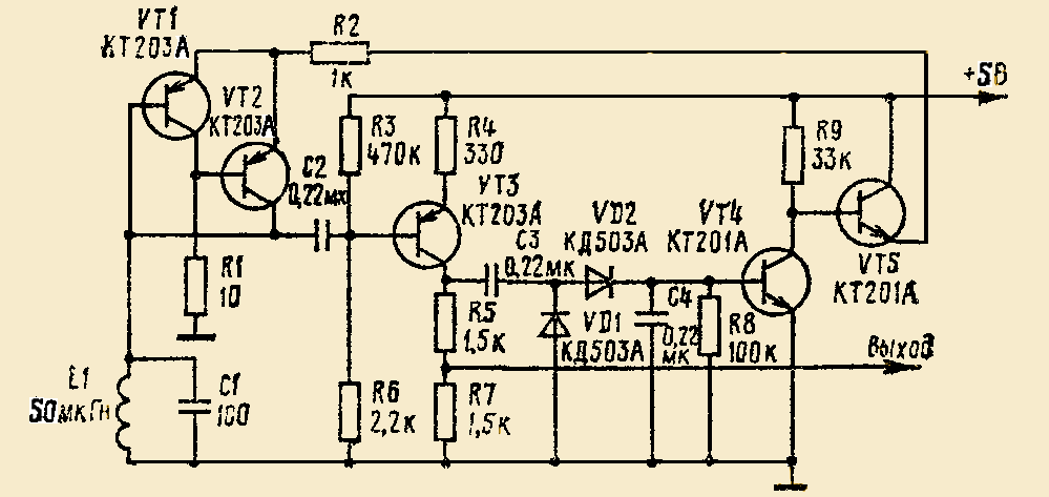

Рис.1. Схема ВЧ генератора со стабилизацией амплитуды

Когда в контуре отсутствуют колебания, к транзисторам VT1 и VT2, приложено максимальное питающее напряжение. В этом режиме транзисторы обладают наибольшим усилением. По мере увеличения амплитуды гармонического сигнала на выходе детектора на диодах VD1, VD2 на конденсаторе С4 увеличивается постоянная составляющая, пропорциональная амплитуде. Этим напряжением открывается транзистор VT4 и на его коллекторе напряжение уменьшается. Поэтому уменьшается и напряжение питания транзисторов VT1 и VT2, а это вызывает уменьшение амплитуды гармонического сигнала генератора. В результате устанавливается определённая амплитуда сигнала.

По сравнению с генератором без петли ОС частота сигнала здесь может быть больше в 10 раз.

Ну и как бы всё. Схема хорошая и простая! Барьерный режим включения транзисторов позволяет устройству работать в режиме малых токов, при этом крайне стабильно и в широчайшем диапазоне генерируемых частот.
Так, что же могло так пригорюнить Сашу К.?

А тут всё достаточно самоочевидно и если пораскинуть мозгами, то лежит на самой поверхности:

1. Указанные на схеме транзисторы КТ201, КТ203 с граничной частотой усиления тока – 5МГц никогда нормально не заработают на ВЧ диапазонах.
Самое оно для ВЧ генератора – это КТ363, КТ368, либо, на худой конец, КТ3102, КТ3107, или КТ315, КТ361. Кстати, надо держать на примете, что далеко не каждый импортный (даже высокочастотный) транзистор захочет нормально загенерить, находясь в барьерном режиме.

2. С номиналами резисторов делителя R3, R6 – вообще полный кирдык. Такой делитель, во-первых, своим низким сопротивлением физически уничтожит добротность любого колебательного контура, а, во-вторых, введёт транзистор VT3 в режим глубокого насыщения. Возможно, конечно, номинал у R6 подразумевался равным 2,2М. Однако я бы посоветовал следующие действия: резистор R3 устранить как класс, а R6 подобрать, исходя из напряжения на коллекторе VT3   ~ Еп/2.
Само собой разумеется, что напряжение питания нашего генератора (как и любого другого) должно быть стабилизированным!
