Схема простого микшера на ОУ

Устройство для смешивания звуковых сигналов от шести источников своими руками

Микшерный пульт предназначается для смешивания нескольких аудио сигналов и используется при звукозаписи и концертной деятельности, т. е. в тех случаях, когда требуется свести воедино и выставить оптимальные параметры звука для каждого из источников сигнала.

Приведённая ниже схема засветилась на одном из ныне не существующих зарубежных сайтов и отличается простотой и доступностью элементной базы.
Микшер имеет 3 микрофонных и 3 линейных входа, однако их количество может быть увеличено путём добавления дополнительных каскадов.

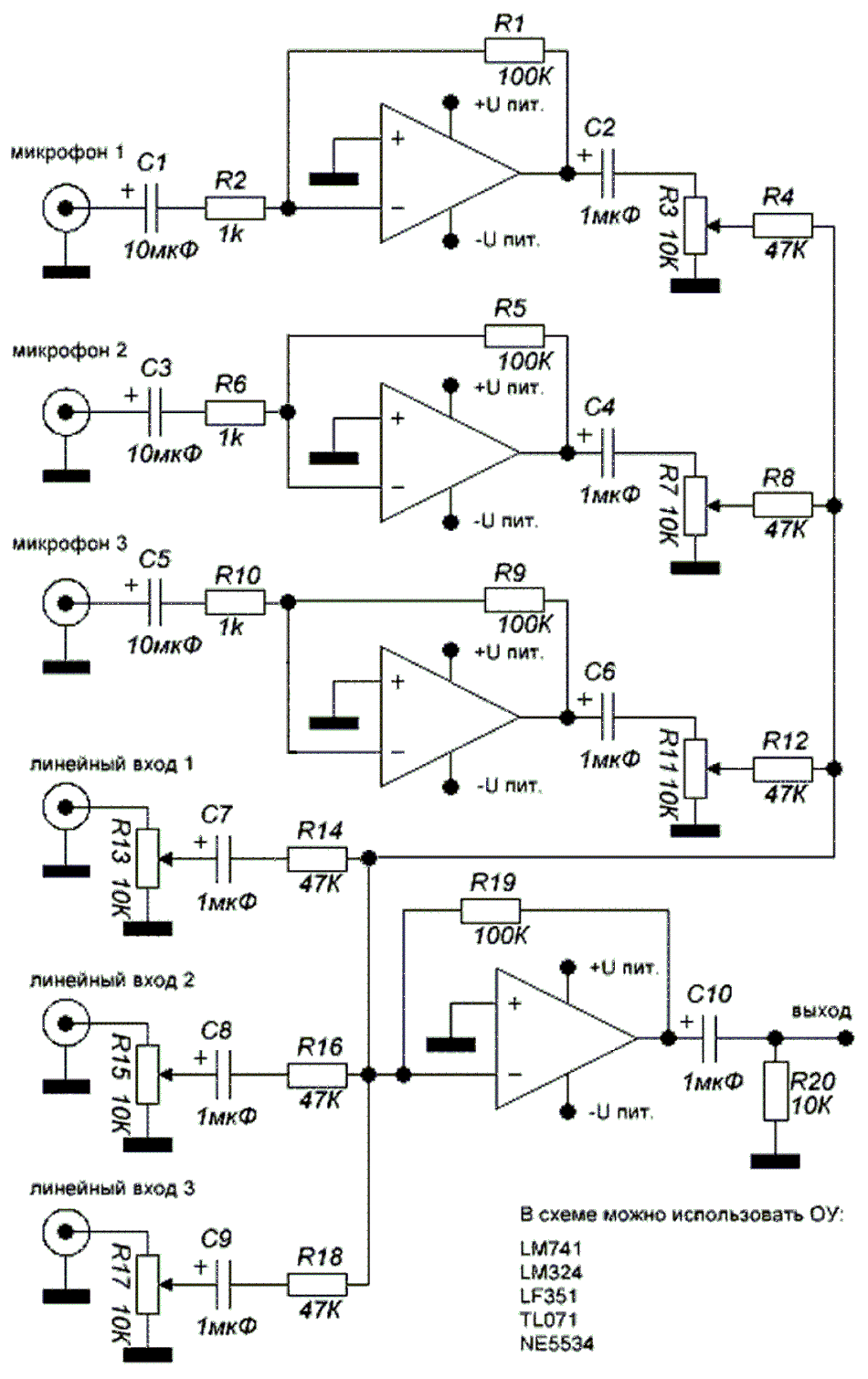

Схема микшера на 6 входов на ОУ

Рис.1 Схема микшера на 6 входов на ОУ

Микшер может работать с динамическими и конденсаторными микрофонами с сопротивлением 200-1000 Ом. Входное сопротивление микрофонных усилителей составляет 1 кОм, чувствительность – 10 мВ. Если для используемых типов микрофонов чувствительность окажется слишком высокой, то следует увеличить номиналы резисторов R2, R6, R10.

Линейные входы имеют чувствительность 500 мВ и входное сопротивление около 10 кОм.

Для неиспользуемых входов микрофонных усилителей потенциометры регулировки уровня следует установить в нижнее по схеме положение. В этом случае шумы операционников, обладающих довольно высоким усилением, на выход устройства проходить не будут.

Автор рекомендует применение в микшере следующих ОУ: LM741, LF351, TL071 и NE5534, однако в микрофонных усилителях предпочтительнее использовать микросхемы с низким уровнем шума. Из перечисленных такими свойствами обладают ОУ TL071 и NE5534.

Напряжение питания микшера составляет ±9...12В. Это могут быть как два 9-вольтовых элемента питания, так и стабилизированный 2-х полярный сетевой источник.

При исправных деталях и отсутствии ошибок монтажа схема налаживания не требует.
