Схема примочки овердрайв – Azabache

Оригинальный овердрайв, навеянный классическими усилителями Fender

Продолжаем тщательно зондировать англоязычный сайт http://www.runoffgroove.com, посвящённый оригинальным и самобытным авторским проектам эффектов, предназначенных для обработки гитарного звука:


Azabache
An original overdrive inspired by classic Fender amps

by runoffgroove.com


Более года назад мы решили пересмотреть и улучшить схемотехнику нашей предыдущей версии. Было использовано несколько подходов, но мы остались недовольны результатами. Одним из недостатков являлся высокий уровень взаимодействия между регулировками тембра и усиления. При максимальном усилении регулировка тембра становилась малоэффективной и подходила только для определенного типа звука.
Мы решили отказаться от первоначального варианта построения усилителя и сконцентрироваться на разработке решения, которое превосходило бы его как по звучанию, так и по удобству пользования.

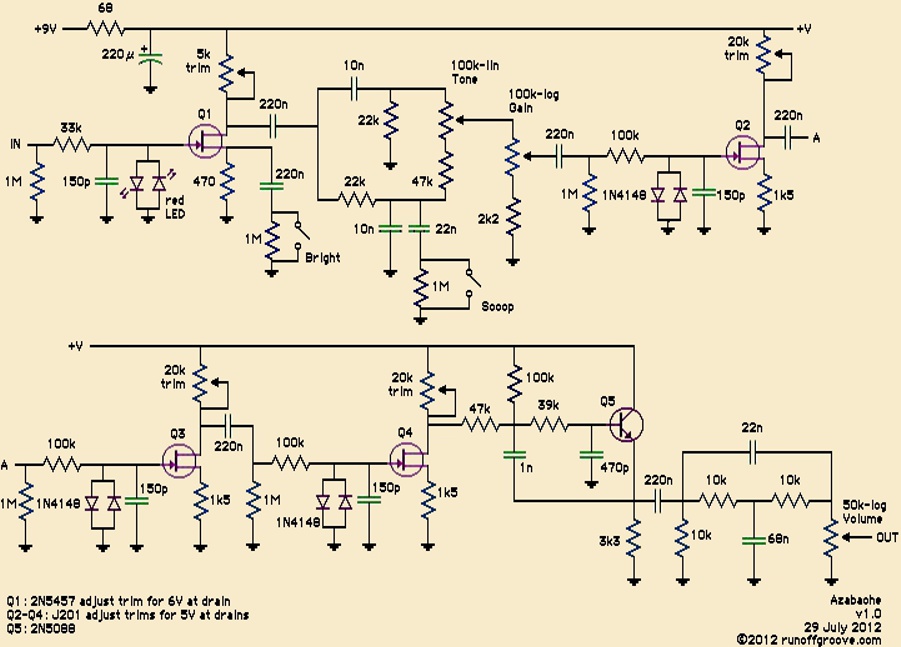

Легко заметить, что построение не соответствует какой-либо существующей конструкции овердрайва, так как использование модифицированного темброблока размещается перед секциями ограничения, а не в обычном месте в качестве оконечного устройства формирования тона.

В результате получилась усовершенствованная схема, намного более гибкая, чем её предшественник, и которая, по нашему мнению, обладает более широким спектром тонов, подобных Fender. Мы назвали это новое устройство "Azabache", что в переводе с испанского означает «чёрный янтарь».

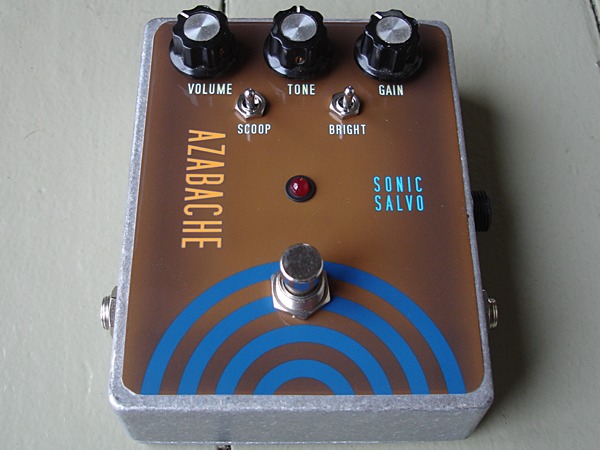

Эта педаль имеет очень эффективный и гибкий регулятор тембра, который изменяет звук от жирного и тёплого, когда он полностью выкручен против часовой стрелки, до тонкого и яркого в крайнем положении по часовой стрелке. Кроме того, два переключателя дополнительно расширяют тембральные возможности звука: переключатель Bright добавляет звуку ровный характер, а переключатель Scoop уменьшает средние частоты в районе 400 Гц для достижения большей чёткости.
Различные комбинации переключателей определяют различные оттенки звучания, которые мы условно назвали следующим образом:

Bright OFF / Scoop OFF: Белый режим;
Bright ON / Scoop OFF: Коричневый режим;
Bright OFF / Scoop ON: Серебряный режим;
Bright ON / Scoop ON: Чёрный режим.

Что касается ручки Gain, то она может регулировать звук от почти чистого до слегка разогретого лёгкого овердрайва, от среднего до очень гейнового овердрайва. Каждый каскад обладает умеренным усилением, что даёт возможность избегать жёсткого ограничения в полевых JFET транзисторах. В результате получается изысканный овердрайв с естественным затуханием нот, который очень чутко реагирует на регулятор громкости гитары.

Наконец, формирование тона, которое происходит на выходе, по существу, моделирует частотную характеристику динамика Jensen P10R с его ярким тоном и глубоким провалом на 400 Гц. Мы считаем эту часть схемы неким мини-симулятором Condor Cab Sim, потому что её частотная характеристика схожа с Condor, но адаптирована с учётом того, что за ней последуют гитарный усилитель и гитарный динамик.

Общий тон оптимизирован для работы с полупроводниковыми усилителями средней яркости. Если вы используете очень ярко-звучащую гитару и/или усилитель, возможно, будет полезно немного уменьшить общую яркость овердрайва, изменив конденсатор 1n между Q4 и Q5 на 1n5. И наоборот, немного большей яркости можно получить, заменив указанный номинал конденсатора на 680p. Для достижения наилучших шумовых характеристик рекомендуется использовать металлоплёночные резисторы, а также заменить подстроечные резисторы в стоковых цепях на постоянные (после того, как будут определены необходимые значения). Также приветствуются правильные методы разводки и экранирования.

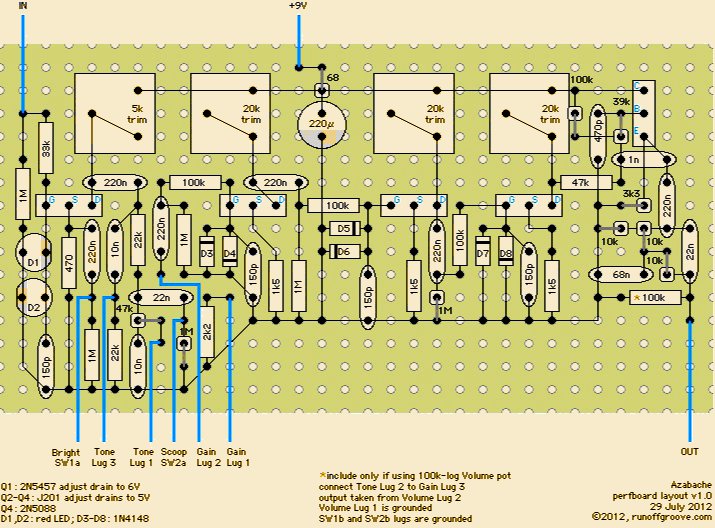

овердрайв

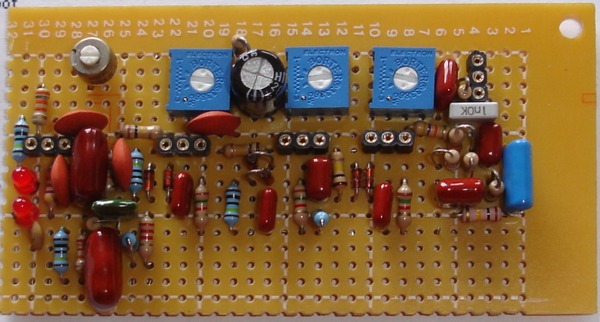

овердрайв
овердрайв


Ниже помещены записи примеров звучания примочки "Azabache" от runoffgroove.com:






При записи была использована следующая цепочка: гитара – "Azabache" – комбик Behringer 2x10 – конденсаторный микрофон – микшер – звуковая карта.

Clip 1: Tone 12, Gain 15, Bright On, Scoop Off;
Clip 2: Tone 9, Gain 13, Bright On, Scoop On;
Clip 3: Tone 12, Gain 12, Bright Off, Scoop On;
Clip 4: Tone 10, Gain 12, Bright Off, Scoop On.

Положения потенциометров даны в 24-часовом формате: минимум 7 и максимум 17 часов.
