Как-то не так давно, выискивая в сети какую-то информацию, я совершенно случайно наткнулся на неведомый доселе англоязычный сайт
http://www.runoffgroove.com. На сайте представлены схемы и статьи, посвящённые
различным авторским проектам гитарных эффектов и узлов, предназначенных для той или иной обработки гитарного звука.
Несмотря на относительную простоту приведённых на сайте схемотехнических решений, некоторые из них мне показались
довольно оригинальными и самобытными, поэтому кое-что из представленного я позволю-таки себе (с некоторыми комментариями) повторить
на этом сайте.

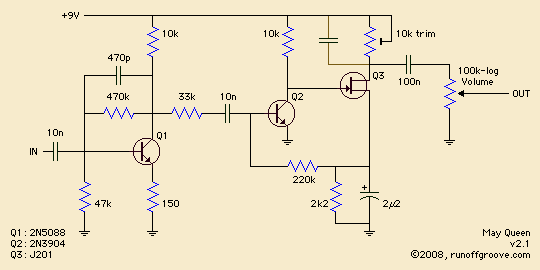

May Queen Treble Booster/Overdrive by runoffgroove.com
Это не 100% имитация звука гитары Брайана Мэя, но тем не менее, это сильно напоминает нам о легендарном звучании его инструмента,
подключённого к дюжине VOX AC30. Хорошее ограничение, мягкие высокие и средние частоты с отличным набором гармоник - вот основные
особенности этой схемы.
Дополнительный конденсатор, установленный параллельно со стоковым резистором транзистора Q3, представляет собой фильтр нижних частот.
Чем больше ёмкость конденсатора, тем меньше высоких частот будет на выходе.
Ёмкость конденсатора подбирается на слух, исходя из вкусовых пристрастий. Хорошей отправной точкой для этого конденсатора является
номинал - 2n2.
Данная схема не содержит регулятора усиления и предназначена для работы при максимальном усилении.
Режимы транзисторов по постоянному току приведены в таблице.
Q1
Q2
Q3
Collector
7.10
Collector
1.37
Drain
5.52
Base
0.629
Base
0.628
Gate
1.64
Emitter
29mV
Emitter
0
Source
1.41

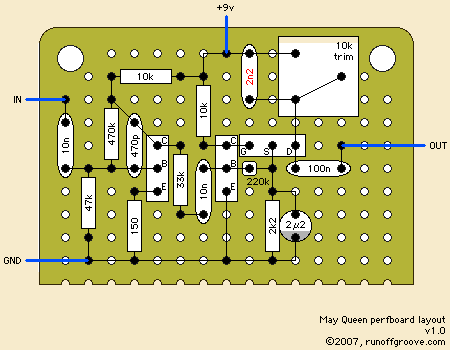

Элементы можно расположить на макетной плате, как это показано на рисунке ниже.

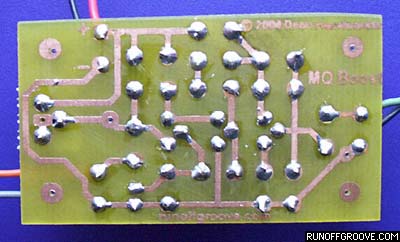

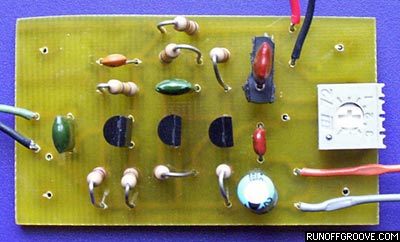

А при желании выполнить устройство на печатной плате, это можно сделать в соответствии со следующими фотографиями:
Ниже помещены записи примеров звучания "Treble Booster/Overdrive from May Queen":
При записи была использована следующая цепочка: гитара - описанная примочка - транзисторный спикерсимулятор - звуковая карта с
программными ревербератором и флэнжером.
Примечание Vpayaem.ru:
Как правило, нюансы звучания подобных простых устройств в значительной степени зависят от характеристик применяемых полупроводников.
Поэтому при желании повторить эту, с моей точки зрения - довольно интересно звучащую схему, я бы порекомендовал использовать именно те типы
транзисторов, которые указаны на схеме.
Из недостатков отметим довольно низкое (для подобных устройств) входное сопротивление (около 30кОм) и зависимость частоты
среза фильтра, образованного конденсатором = 470пф и сопротивлением датчика гитары от, собственно говоря, этого сопротивления.
Как-то не так давно, выискивая в сети какую-то информацию, я совершенно случайно наткнулся на неведомый доселе англоязычный сайт
http://www.runoffgroove.com. На сайте представлены схемы и статьи, посвящённые
различным авторским проектам гитарных эффектов и узлов, предназначенных для той или иной обработки гитарного звука.
Несмотря на относительную простоту приведённых на сайте схемотехнических решений, некоторые из них мне показались
довольно оригинальными и самобытными, поэтому кое-что из представленного я позволю-таки себе (с некоторыми комментариями) повторить
на этом сайте.
May Queen Treble Booster/Overdrive by runoffgroove.com
Это не 100% имитация звука гитары Брайана Мэя, но тем не менее, это сильно напоминает нам о легендарном звучании его инструмента,
подключённого к дюжине VOX AC30. Хорошее ограничение, мягкие высокие и средние частоты с отличным набором гармоник - вот основные
особенности этой схемы.
Дополнительный конденсатор, установленный параллельно со стоковым резистором транзистора Q3, представляет собой фильтр нижних частот.
Чем больше ёмкость конденсатора, тем меньше высоких частот будет на выходе.
Ёмкость конденсатора подбирается на слух, исходя из вкусовых пристрастий. Хорошей отправной точкой для этого конденсатора является
номинал - 2n2.
Данная схема не содержит регулятора усиления и предназначена для работы при максимальном усилении.
Режимы транзисторов по постоянному току приведены в таблице.
Q1
Q2
Q3
Collector
7.10
Collector
1.37
Drain
5.52
Base
0.629
Base
0.628
Gate
1.64
Emitter
29mV
Emitter
0
Source
1.41
Элементы можно расположить на макетной плате, как это показано на рисунке ниже.
А при желании выполнить устройство на печатной плате, это можно сделать в соответствии со следующими фотографиями:
Ниже помещены записи примеров звучания "Treble Booster/Overdrive from May Queen":
При записи была использована следующая цепочка: гитара - описанная примочка - транзисторный спикерсимулятор - звуковая карта с
программными ревербератором и флэнжером.
Примечание Vpayaem.ru:
Как правило, нюансы звучания подобных простых устройств в значительной степени зависят от характеристик применяемых полупроводников.
Поэтому при желании повторить эту, с моей точки зрения - довольно интересно звучащую схему, я бы порекомендовал использовать именно те типы
транзисторов, которые указаны на схеме.
Из недостатков отметим довольно низкое (для подобных устройств) входное сопротивление (около 30кОм) и зависимость частоты
среза фильтра, образованного конденсатором = 470пф и сопротивлением датчика гитары от, собственно говоря, этого сопротивления.
