Фэйзер MXR Phase 90 для электрогитары

Схема и принцип работы одного из лучших классических фэйзеров от компании Dunlop. Как сделать примочку своими руками?

Фэйзер – один из первых гитарных эффектов, появившийся ещё в конце 1950-х годов и имитирующий звук вращающегося динамика с интересным движущимся эффектом.
Технически устройство представляет собой фазовращатель, который сдвигает фазу входного сигнала на угол, который плавно изменяется во времени в соответствии с частотой низкочастотного модулирующего генератора. Когда такой сдвинутый по фазе сигнал суммируется с входным, создаётся характерный эффект, иногда называемый эффектом «летящего» звука.

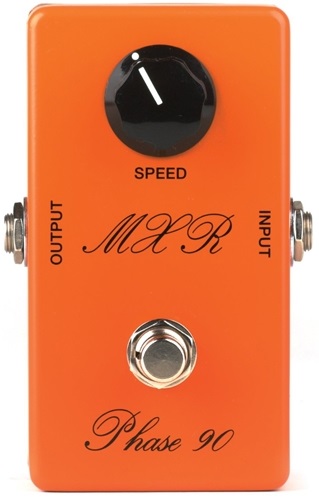

Педаль эффектов MXR Phase 90 разработки компании Dunlop увидела свет в 1972 году и с самого момента своего появления стала одним из стандартов качества звучания эффекта фэйзер. Педаль имеет минимальное количество регулировок и обладает по-настоящему прозрачным, чётким звучанием классического эффекта фейзер (Phase) без каких либо искажений.

MXR Phase 90 имеет довольно простую конструкцию и вряд ли может вызвать какие-либо сложности при попытке её самостоятельного повторения.

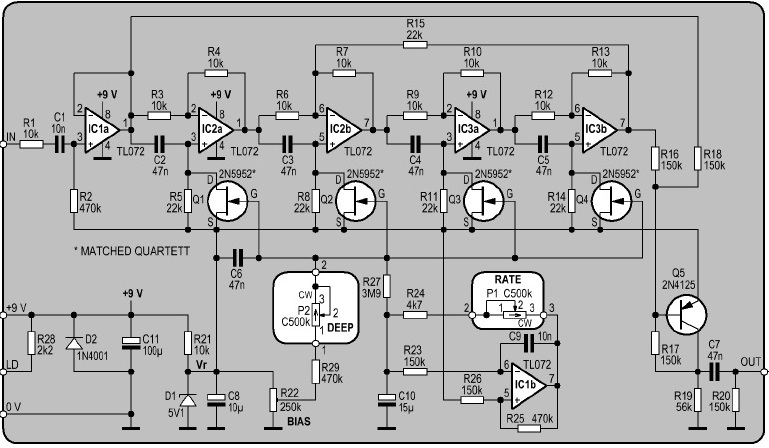

Рис.1 Схема фэйзера MXR Phase 90

Схема, изображённая на Рис.1, практически не имеет отличий от стоковой схемы MXR Phase 90.
Единственное, что здесь добавлено – это потенциометр Р2, осуществляющий регулировку глубины эффекта. Если в такой регулировке не возникает потребности, то P2 и R29 следует заменить на резистор номиналом 1 МОм.

На операционном усилителе IC1a выполнен буферный каскад с Ku=1, входным сопротивлением 470 кОм и низким выходным сопротивлением, необходимым для корректной работы фазовращателей.

IC2a, IC2b, IC3a, IC3b – это 4 каскада классических фазовращателей на ОУ, фазовый сдвиг у которых зависит от сопротивлений каналов полевых транзисторов Q1...Q4.

IC1b с обвесом – это генератор с регулируемой (посредством Р1) частотой колебаний: от долей герца до десятка герц. Форма выходного сигнала генератора близка к треугольной, однако интегрирующая цепочка R27, С6 сглаживает пики и делает из треугольника некое подобие синусоиды.
Далее эта синусоида одновременно поступает на затворы полевых транзисторов, осуществляя изменение сопротивлений их каналов и, как результат, плавное синхронное изменение фазы всех фазовращателей.

Резистор обратной связи R15 осуществляет возврат сдвинутого по фазе сигнала обратно на вход фазовращателя, что позволяет сделать эффект более ярким и выраженным. Номинал этого резистора подобран производителем вполне удачно, поэтому менять его на какой-то другой целесообразности не представляет. Однако, если возникает желание сделать эффект более мягким и похожим на классические фэйзеры 60-х годов, то этот резистор можно удалить, либо организовать его отключение переключателем.

Каскад на транзисторе Q5 представляет собой сумматор, микширующий прямой входной сигнал и сигнал, поступающий с каскадов фазовращателей.

В качестве Q1...Q4, помимо указанных на схеме, допустимо использовать любые n-канальные JFET транзисторы с напряжениями отсечки 1,5...4 В, такие как: 2N5457, J310, BF245B, КП303 и т. д.
Полевики необходимо отобрать с как можно более сходными параметрами. Проще всего это сделать, спаяв незамысловатую приблуду, приведённую на рисунке, и выбрать из имеющейся партии транзисторов четыре экземпляра с наиболее близкими напряжениями на истоках.

Поскольку устройство не содержит никаких высокотоковых цепей, а также каскадов с высоким усилением, то будет вполне разумно не заморачиваться травлением платы, а выполнить монтаж на небольшой макетной плате системы "Слепыш".

Налаживание фэйзера не сложно и сводится к установке (посредством подстроечного резистора R22) необходимого напряжения смещения на затворах полевых транзисторов. Это допустимо проделать на слух по наилучшему качеству звучания эффекта.

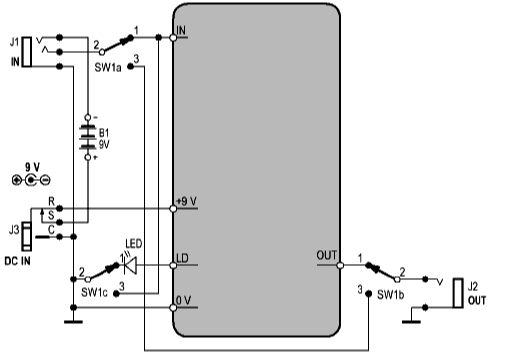

После настройки схемы можно переходить к установке платы в корпус и подсоединению её к разъёмам и коммутирующим элементам. Это можно выполнить по схеме, приведённой на Рис.2.

Схема коммутации выводов платы MXR Phase 90
Рис.2 Схема коммутации выводов платы MXR Phase 90

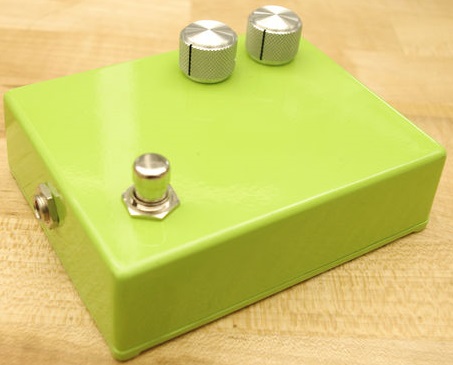

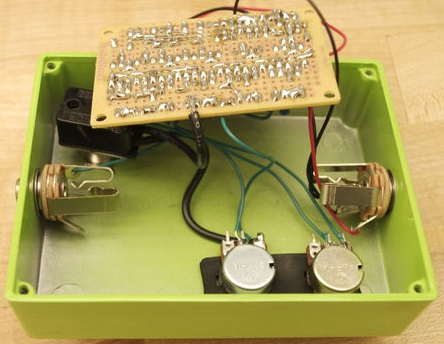

Вариант исполнения MXR Phase 90 на макетной плате Вариант исполнения MXR Phase 90 на макетной плате

Рис.3 Вариант исполнения MXR Phase 90 на макетной плате








Главная страница | Наши разработки | Полезные схемы | Это нужно знать | Вопросы-ответы | Весёлый перекур
© 2017 Vpayaem.ru   All Rights Reserved




Фэйзер MXR Phase 90 для электрогитары

Схема и принцип работы одного из лучших классических фэйзеров от компании Dunlop. Как сделать примочку своими руками?

Фэйзер – один из первых гитарных эффектов, появившийся ещё в конце 1950-х годов и имитирующий звук вращающегося динамика с интересным движущимся эффектом.
Технически устройство представляет собой фазовращатель, который сдвигает фазу входного сигнала на угол, который плавно изменяется во времени в соответствии с частотой низкочастотного модулирующего генератора. Когда такой сдвинутый по фазе сигнал суммируется с входным, создаётся характерный эффект, иногда называемый эффектом «летящего» звука.

Педаль эффектов MXR Phase 90 разработки компании Dunlop увидела свет в 1972 году и с самого момента своего появления стала одним из стандартов качества звучания эффекта фэйзер. Педаль имеет минимальное количество регулировок и обладает по-настоящему прозрачным, чётким звучанием классического эффекта фейзер (Phase) без каких либо искажений.

MXR Phase 90 имеет довольно простую конструкцию и вряд ли может вызвать какие-либо сложности при попытке её самостоятельного повторения.


Рис.1 Схема фэйзера MXR Phase 90

Схема, изображённая на Рис.1, практически не имеет отличий от стоковой схемы MXR Phase 90.
Единственное, что здесь добавлено – это потенциометр Р2, осуществляющий регулировку глубины эффекта. Если в такой регулировке не возникает потребности, то P2 и R29 следует заменить на резистор номиналом 1 МОм.

На операционном усилителе IC1a выполнен буферный каскад с Ku=1, входным сопротивлением 470 кОм и низким выходным сопротивлением, необходимым для корректной работы фазовращателей.

IC2a, IC2b, IC3a, IC3b – это 4 каскада классических фазовращателей на ОУ, фазовый сдвиг у которых зависит от сопротивлений каналов полевых транзисторов Q1...Q4.

IC1b с обвесом – это генератор с регулируемой (посредством Р1) частотой колебаний: от долей герца до десятка герц. Форма выходного сигнала генератора близка к треугольной, однако интегрирующая цепочка R27, С6 сглаживает пики и делает из треугольника некое подобие синусоиды.
Далее эта синусоида одновременно поступает на затворы полевых транзисторов, осуществляя изменение сопротивлений их каналов и, как результат, плавное синхронное изменение фазы всех фазовращателей.

Резистор обратной связи R15 осуществляет возврат сдвинутого по фазе сигнала обратно на вход фазовращателя, что позволяет сделать эффект более ярким и выраженным. Номинал этого резистора подобран производителем вполне удачно, поэтому менять его на какой-то другой целесообразности не представляет. Однако, если возникает желание сделать эффект более мягким и похожим на классические фэйзеры 60-х годов, то этот резистор можно удалить, либо организовать его отключение переключателем.

Каскад на транзисторе Q5 представляет собой сумматор, микширующий прямой входной сигнал и сигнал, поступающий с каскадов фазовращателей.

В качестве Q1...Q4, помимо указанных на схеме, допустимо использовать любые n-канальные JFET транзисторы с напряжениями отсечки 1,5...4 В, такие как: 2N5457, J310, BF245B, КП303 и т. д.

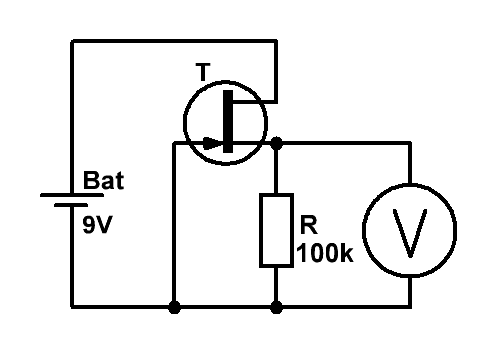

Полевики необходимо отобрать с как можно более сходными параметрами. Проще всего это сделать, спаяв незамысловатую приблуду, приведённую на рисунке, и выбрать из имеющейся партии транзисторов четыре экземпляра с наиболее близкими напряжениями на истоках.
