Кварцевые фильтры для трансиверов, приёмников и передат­чиков

Как изготовить своими руками кварцевый фильтр - основной элемент фильтрового формирователя однополосного SSB сигнала

Неотъемлемой частью любого однополосного (SSB) передатчика фильтрового типа является узкополосный (с полосой пропускания 2,1...3 кГц) кварцевый или электромеханический фильтр (ЭМФ), выделяющий одну боковую полосу спектра выходного сигнала. Причём, если раньше наиболее распространённым решением было использование 200...500 кГц ЭМФ, то за последнее время - 3...9 МГц кварцевые фильтры практически полностью потеснили низкочастотные ЭМФ в современных конструкциях фильтровых передатчиков и трансиверов.
Какую выбрать частоту и структуру кварцевого фильтра, чтобы избежать сложностей при повторении и настройке, поговорим на этой странице.
Начнём со статьи "Кварцевые фильтры для трансивера" ("КВ и УКВ" №12 1998г) под авторством уважаемого Александра Тарасова (UT2FW).

Для выбора оптимального варианта я испытал немало фильтров. Были исследованы фильтры на частоты 5,0 МГц, 8,3...8,9 МГц, 9,0 МГц, 9,03...9,25 МГц, собранные по лестничной схеме.
Что из всего этого перечня самое лучшее?
Для того чтобы получить приемлемую работу трансивера на всех девяти диапазонах, наиболее подходящими оказались фильтры на частоты 8,3...8,6 МГц. При использовании фильтров на частоты ниже 6 МГц приходилось усложнять диапазонные полосовые фильтры, чтобы избавиться от ненужного "мусора" при передаче. Прямоугольности двухконтурного диапазонного полосового фильтра не хватает для требуемой селекции сигнала передатчика, особенно на 24 и 28 МГц.
Осторожно следует подходить к выбору фильтра на частоты, кратные 1 МГц. Так как гармоники "опорника", расположенного на плате контроллера синтезатора, имеют неприятную склонность — "расползаться" по всему трансиверу. И если одна из гармоник (например, пятая или девятая) попадает в полосу прозрачности кварцевого фильтра, избавиться от неё можно только заменой промежуточной частоты.
Неудачна ПЧ, близкая к 9.0 ... 9,08 МГц и т.д. Вторая гармоника этой частоты находится в пределах любительского диапазона 18 МГц. При применении ПЧ около 9 МГц также возможны проблемы с приёмом в диапазоне 14 МГц. В результате комбинационных преобразований в смесителе, происходит приём вещательных станций диапазонов 11... 13 МГц.

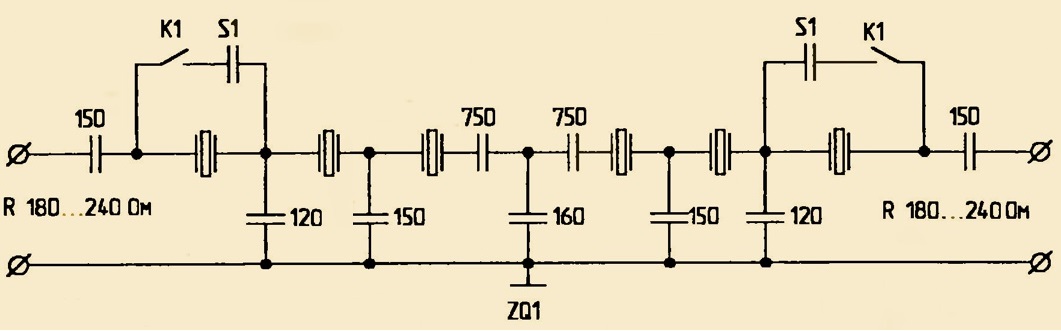

В результате возник вариант, который показал неплохие результаты при многократном повторении. В качестве основного фильтра, работающего и на приём, и на передачу, применён шестикристальный лестничный фильтр из кварцев в корпусе Б1 (Рис.1).

Рис.1

Почему шесть кварцев, а не принятое количество — 8, 10 и т.д.? Я очень сомневаюсь, что в одноплатной конструкции (без специальных мер экранирования) можно избежать "пролезания" сигнала с входа на выход, например, в десятикристальном фильтре. Цифры в 50...70дБ удаётся получить, и это подтверждает практика. Шестикристальный фильтр обычно имеет не менее 60 дБ затухания за полосой прозрачности. Этого достаточно для формирования качественного SSB-сигнала и селекции по соседнему каналу, чтобы не перегружались следующие за фильтром каскады усиления.
Немаловажное преимущество у такого фильтра - меньшее затухание в полосе прозрачности, и тем самым удаётся улучшить чувствительность приёмника. При этом худшая прямоугольность оборачивается выигрышем при формировании SSB. Однозначно, сигнал формируется более качественный, нежели при применении фильтра с крутыми скатами.
Фильтр следует изготавливать на полосу прозрачности по уровню -6 дБ 2,45...2,55 кГц, тогда при приёме уже не возникает ощущение "широких ворот", как с ЭМФ 3,1 кГц (Р399А, Катран), и на передачу SSB-сигнал ещё не будет заужен по полосе.

Предусмотрено дополнительное сужение полосы пропускания фильтра в CW-режиме. Для этого параллельно крайним резонаторам реле подключают дополнительные конденсаторы. При этом характеристика фильтра искажается, верхний скат приближается к нижнему. Таким способом можно получить полосу пропускания 0,6...0,7 кГц на кварцах с разносом частот параллельного и последовательного резонансов 10...20 кГц. Если будут применены кварцы с более узким промежутком резонансов, можно надеяться на лучшие CW-характеристики.

Изготовление кварцевых фильтров имеет некоторые особенности. Вариант, когда для фильтра изготавливается печатная плата из стеклотекстолита, представляется мне далеко не лучшим. Опыт показывает, что при установке кварца в стеклотекстолит добротность резонаторов чаще всего падает, что влечёт за собой увеличение затухания в полосе прозрачности фильтра. Кроме того, под каждый стеклотекстолит приходится индивидуально подбирать ёмкости фильтра. Самый простой и не худший вариант — это спаять кварцы между собой корпусами. Паять нужно быстро, чтобы не нарушилась герметизация корпуса, и припой не попал внутрь. Весь монтаж можно произвести на ножках кварцев. Конденсаторы нужно применять малогабаритные, хорошего качества, с минимальным ТКЕ, керамические. В дальнейшем собранный фильтр припаивается к металлизации, оставленной на плате, и накрывается коробкой из лужёной жести, хотя на практике наличие или отсутствие экранирующей коробки ни по приборам, ни на слух обнаружить не удавалось.

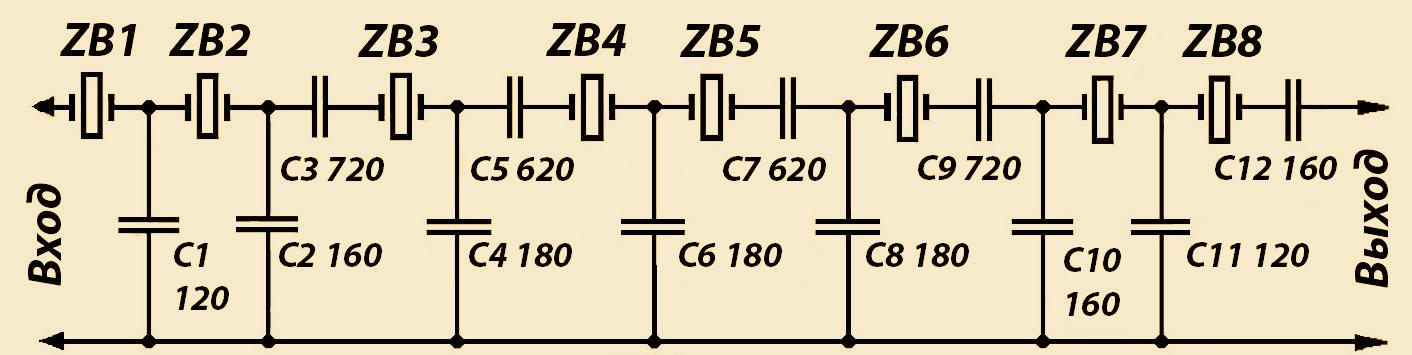

Рис.2. Фильтр ZQ1

Фильтр ZQ1 имеет следующие параметры:
Полоса пропускания, кГц (на уровне —3 дБ)......2,3
Коэффициент прямоугольности...........................1,8
Неравномерность в полосе пропускания, дБ, не более 1,5
Входное сопротивление. Ом.................................270
Выходное сопротивление, Ом..............................120

Если в фильтре ZQ1 будут использованы кварцевые резонаторы от радиостанции «Гранит» с частотами 9000…9150 кГц, то значения ёмкостей в схеме фильтра могут остаться без изменений.

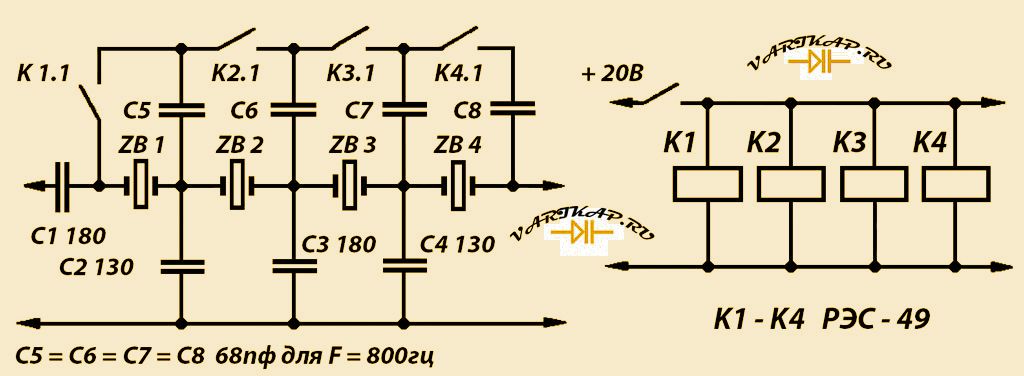

Рис.3. Фильтр ZQ2

В фильтре ZQ2 полоса пропускания может изменяться. В режиме SSB она равна 2,3 кГц, а в режиме CW, когда параллельно кварцевым резонаторам включены конденсаторы величиной 68 пФ, полоса пропускания сужается до 800 Гц.

Применение двух кварцевых фильтров ZQ1 с полосой пропускания 2,4 кГц и ZQ2 значительно улучшило подавление сигналов вне полосы «прозрачности» фильтров, которое достигло 100 дБ.
