Эмулятор гитарного кабинета на полевых транзисторах

Простая схема спикер-симулятора для игры на гитаре «в линию»

Продолжаем знакомиться с очередной разработкой Виктора Кемфа – человеком, многим известным по ряду популярных статей и далеко не последним в области проектирования устройств обработки гитарного звука.
Данный спикер-симулятор опубликован среди многочисленных схем примочек в большой статье под авторством В. Кемфа «Полевые транзисторы в устройствах distortion». Приведём авторское описание конструкции:

При необходимости играть «в линию» в любую схему полезно добавить «эмулятор кабинета», который можно собрать полностью на полевых транзисторах (ПТ), например, по схеме Рис.1:

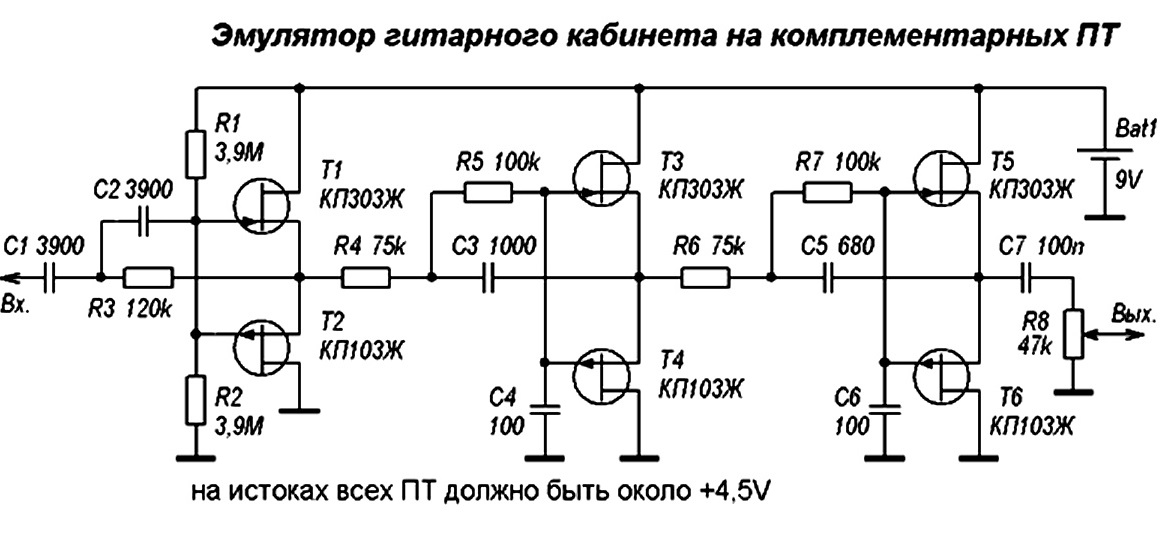

Рис.1 Эмулятор кабинета на комплементарных полевых транзисторах

Преимуществом использования здесь ПТ вместо ОУ является мягкость ограничения при перегрузе, которое при использовании комплементарных ПТ – симметричное.
Чтобы перегрузить устройство, напряжение на входе должно быть не менее 4...5V двойной амплитуды.

На транзисторах Т1, Т2 собран фильтр верхних частот (ФВЧ-2) с «резонансом» в области 100 Гц. Для того чтобы сместить частоту резонанса, например, вниз, нужно пропорционально увеличить номиналы конденсаторов С1 и С2.
На транзисторах Т3...Т6 собран фильтр нижних частот (ФНЧ) четвертого порядка с подъемом в области 3...4 кГц, и спадом на 26 дб/окт на частотах выше 5 кГц.
АЧХ устройства подобна характеристикам эмуляторов в известных устройствах типа «SunsampGT2», «MarshallSpeakersimulator» и приведена на (Рис.2).

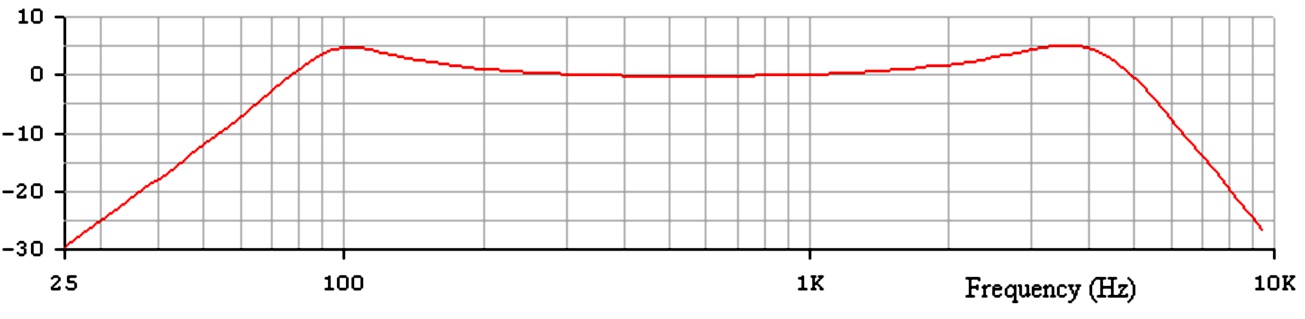

Рис.2 АЧХ эмулятора кабинета

Высоту НЧ «резонанса» можно снизить, увеличив сопротивление R3, при этом понизится и частота среза фильтра.
В области верхней середины тембр можно смягчить, уменьшив емкость С3 и С5 в 1,5 раз и во столько же раз увеличив емкость С4 и С6.
