Гитарный ламповый овердрайв White Horse Overdrive

Перегруз от Алексея Забродина на одном вакуумном триоде своими руками. Схема, описание конструкции, печатная плата

Алексей Забродин – человек довольно известный в сфере конструирования разнообразных гитарных перегрузов, построенных на электронных лампах.

В рамках данной статьи познакомимся с одной из его самых незатейливых конструкций гитарного перегруза с использованием всего одной лампы 6Н2П (либо 12АХ7).
Этот проект Алексея имеет кодовое название «White Horse Overdrive» и обладает довольно плотным гейном с характерным ламповым окрасом.

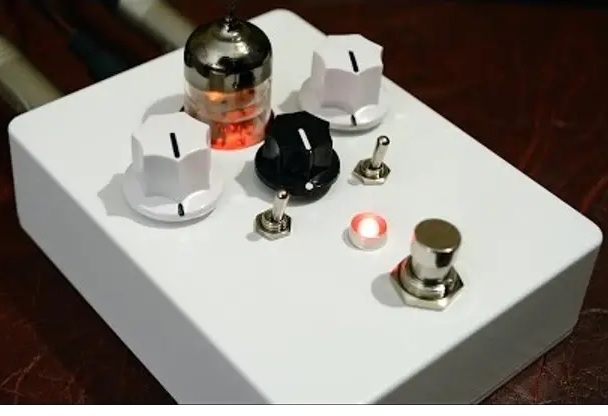

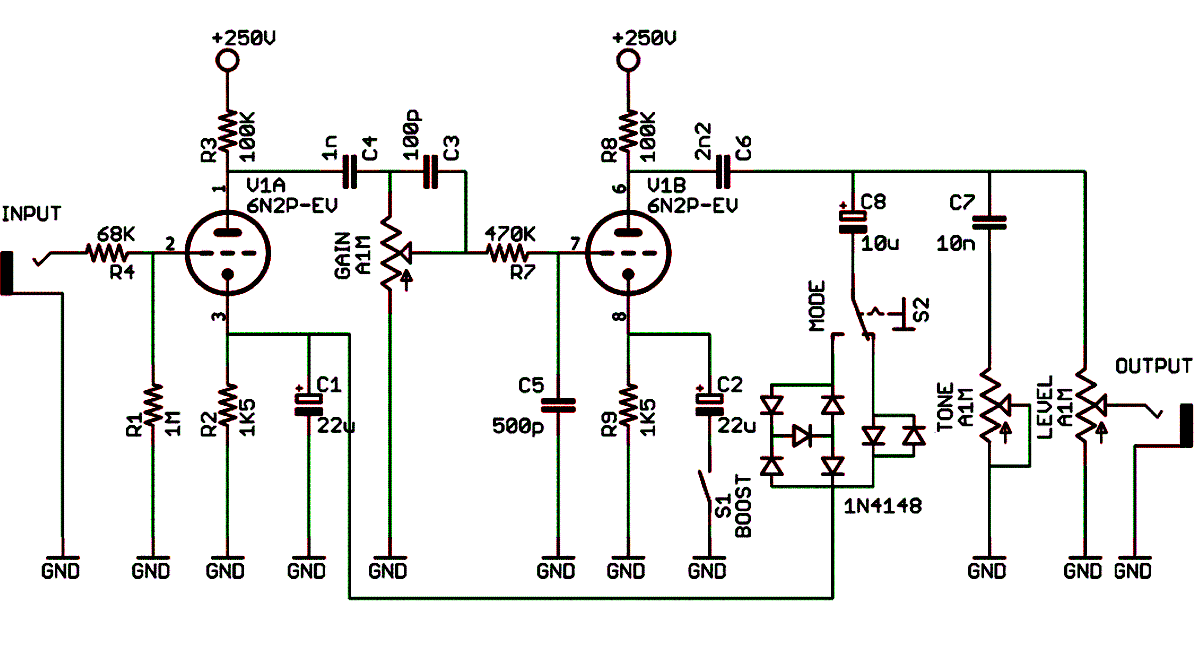

Принципиальная схема примочки приведена на Рис.1.

Рис.1 Схема гитарного овердрайва на одной лампе 6Н2П (12АХ7)

Схема построена по распространённой конфигурации – два усилительных каскада с общим катодом (на триодах U1A и U1B) с общим усилением около 70 дБ и диодный ограничитель на выходе. Такое построение, к примеру, используется в усилителе Marshall JCM900, который мы подробно описали на одной из страниц нашего сайта.

Потенциометр гейна, окружённый элементами С3, С4, R7, С5, помимо регулировки усиления осуществляет коррекцию АЧХ в области высоких частот. При минимальных уровнях усиления подавление высоких частот происходит, начиная с 1 кГц и достигая 6 дБ на 6 кГц. При максимальном усилении – подавление частот на частоте 6 кГц составляет уже 15...16 дБ.

Переключатель S1 в положении "boost" (замкнутое положение) осуществляет дополнительную прибавку усиления.

Переключатель S2 (mode) позволяет выбрать одну из схем ограничения сигнала – на 5-ти диодах (как в Marshall JCM900) либо на 2-ух встречно-включённых.

Простейший однополосный темброблок на выходе устройства (tone) осуществляет регулировку уровня верхних частот.

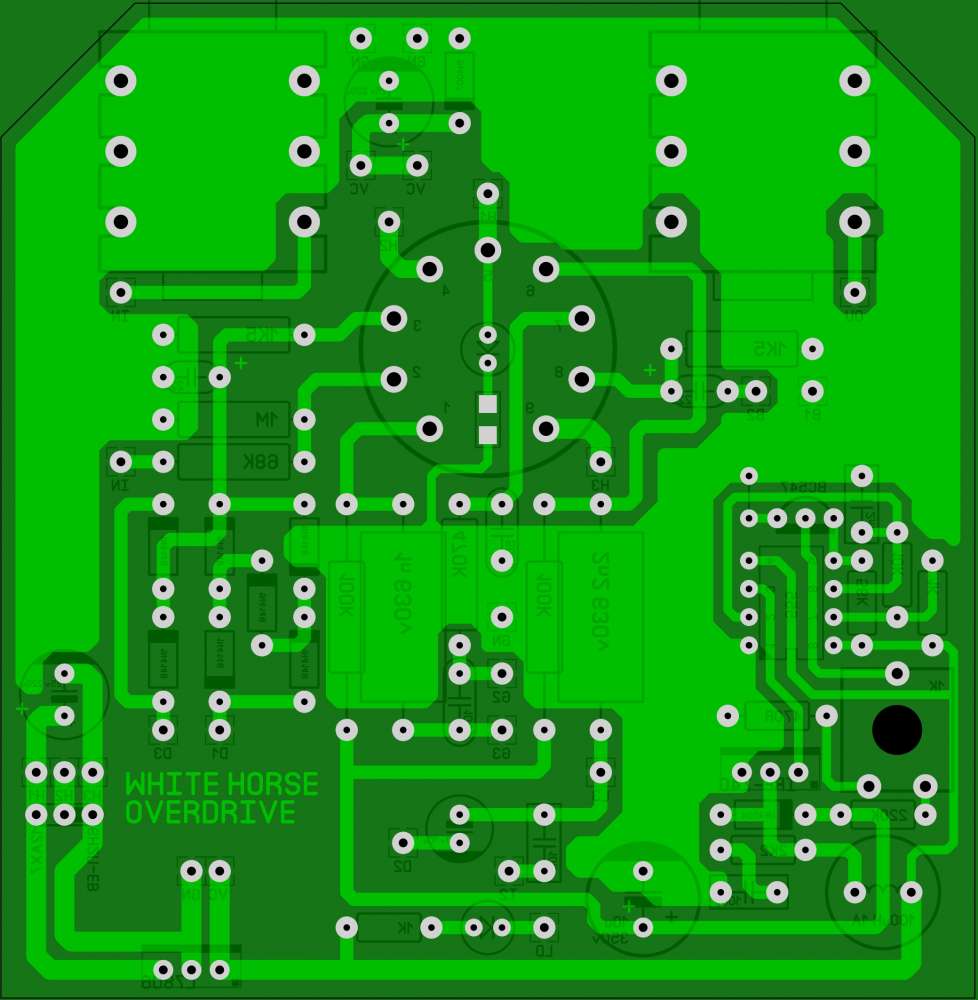

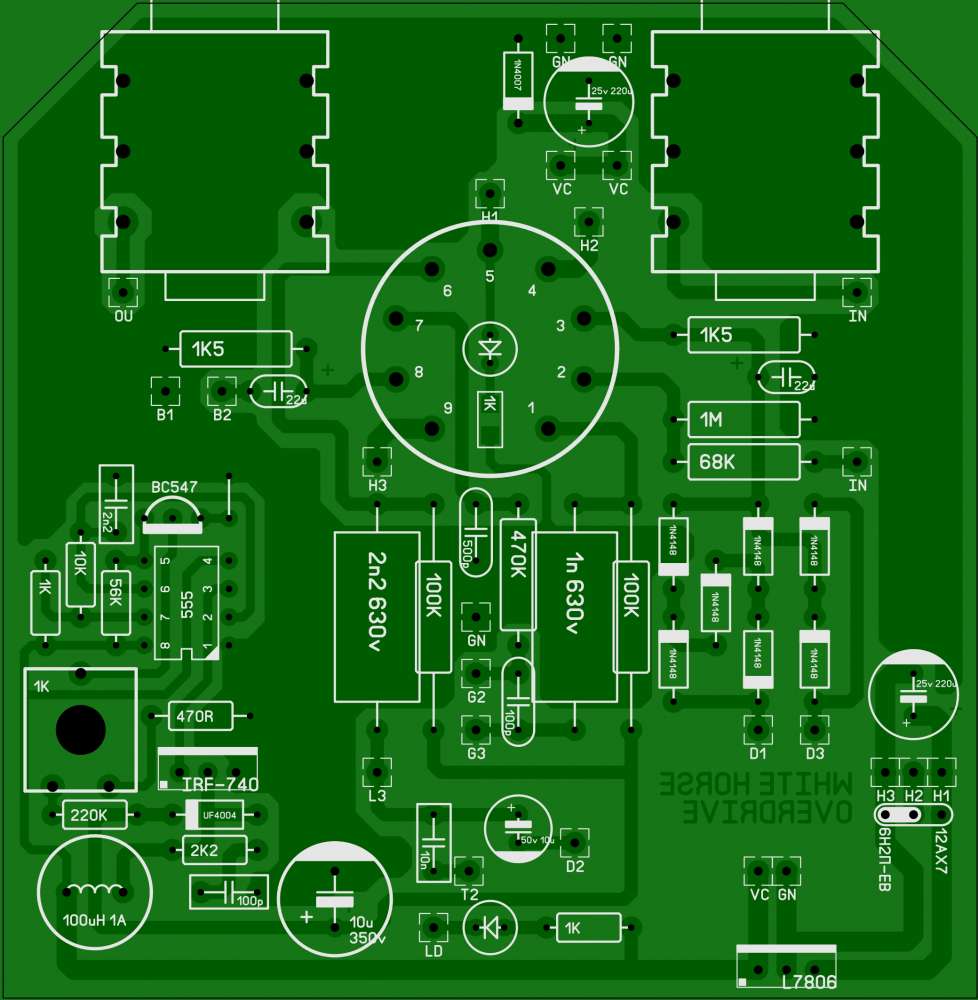

Печатная плата примочки "White Horse Overdrive" и расположение элементов на ней приведены на Рис.2.

Рис.2 Печатная плата и расположение деталей гитарного овердрайва

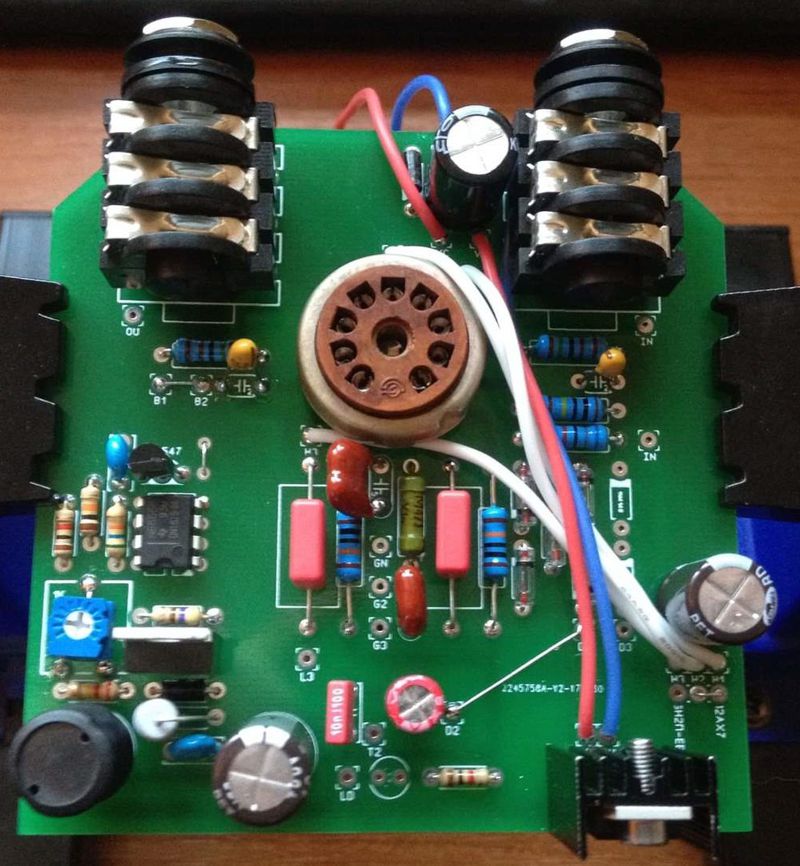

А для понимания того, как всё это выглядит "вживую", а также какие следует впаять перемычки, приведём и фото готовой спаянной платы.



Рис.3 Плата гитарной примочки White Horse Overdrive "вживую"

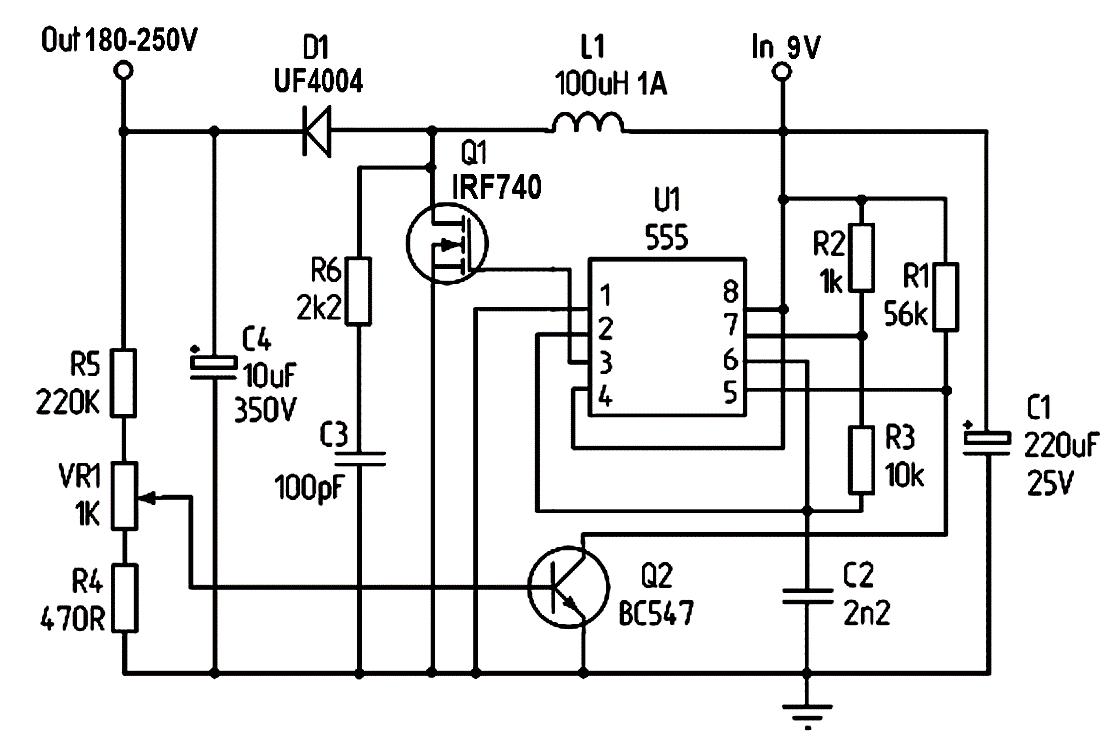

Поскольку питание лампового овердрайва предполагается от 9-вольтового источника, то также следует привести схему преобразователя DC-DC 9 ➔ 250 В, используемую автором.

Рис.4 Схема преобразователя DC-DC 9 ➔ 250 В

Питание накала ламп производится автором постоянным напряжением величиной 6 вольт, которое снимается с выхода трёхвыводного стабилизатора L7806.
К сожалению, я не увидел на плате керамических конденсаторов (0,1...0,33 МкФ), подключаемых ко входу и выходу стабилизатора параллельно электролитам. Эти конденсаторы необходимы (в соответствии с рекомендациями datasheet-а) для устранения возможного самовозбуждения ИМС.

И в довершение – приведём видео Алексея Забродина, в котором он рассказывает про сборку примочки, а также приводит примеры её звучания.
