Краткое описание и руководство по применению микросхемы CD4516

ИМС стандартной логики – четырёхразрядный двоичный ре­вер­сив­ный счётчик CD4516BE (4516, HEF4516BP, К561ИЕ11)

Микросхема CD4516BE (аналоги - 4516, HEF4516BP, К561ИЕ11) представляет собой малопотребляющий четырёхразрядный двоичный реверсивный счётчик, выпол­нен­ный по КМОП технологии.

Основные параметры CD4516BE
Uпит.раб.:    > 3-15V ;
Uпит.max.:    18(20)V ;
Ток потребления:    < 0,6мА ;
Уровни сигналов:    КМОП (CD40xx/К561) ;
Корпус:    DIP-16 ;
Максимальная частота (при Uп=15В):    5,5МГц ;
Выходное напряжение лог.0:    <0,05V ;
Выходное напряжение лог.1:    >Uпит-0,05V ;
Выходной ток низкого/высокого уровня (при Uп=15В):    6,8мА.

Входные и выходные уровни сигналов зависят от напряжения питания и, в общем случае, соответствуют таковым у других микросхем серий КМОП-логики.

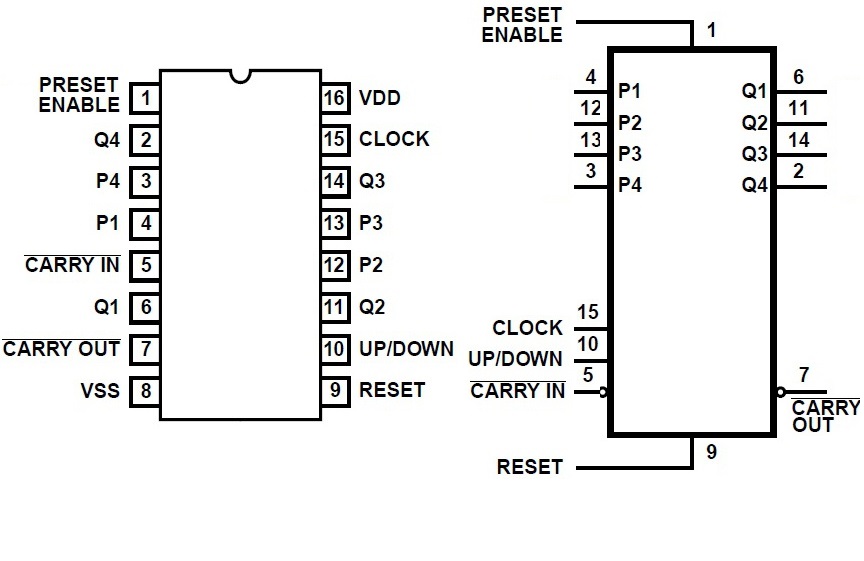

Расположение и назначение выводов CD4516BE (К561ИЕ11)

Микросхема CD4516BE, К561ИЕ11 1 Разрешение
установки
2 Выход
3 Вход данных
4 Вход данных
5 Вход переноса
6 Выход
7 Выход переноса
8 GND Общий
9 Установка нуля
10 ± Направл. счёта
11 Выход
12 Вход данных
13 Вход данных
14 Выход
15 Тактовый вход
16 +U Питание

Счётчик CD4516 удобно применять для подсчета приращения данных, причем несколько микросхем CD4516 можно объединить в многокаскадные синхронные либо асинхронные счетчики. На основе этих микросхем выполняются синхронные делители частоты. Счетчик имеет четыре выхода Q1-Q4, входы предварительной записи данных (установки) P1-P4, а также вход PE разрешения этой операции. Вход и выход переноса Cin и Cout имеют активные напряжения низкого уровня.

Запускающий тактовый перепад на входе Сlock для счетчика CD4516 - положительный. Для переключения направления счета (на увеличение или на уменьшение) служит вход U/D ±1. При высоком уровне на этом входе производится сложение тактовых импульсов на тактовом входе Clock с содержимым регистров счётчика, при низком уровне - вычитание.

Вход сброса данных Rеset - асинхронный. Он имеет абсолютный приоритет по отношению к любому другому входу. Все разряды счётчика сбрасываются в ноль, если на вход Rеset подается напряжение высокого уровня.

Синхронное каскадирование счетчиков CD4516 получится, если соединить параллельно тактовые входы и подать сигнал от выхода переноса Cout первого счетчика на вход переноса Cin последующего (более старшего). Для асинхронного каскадирования требуется соединить Cout с тактовым входом Сlock последующей микросхемы. Вход Cin первого (или единственного) счётчика соединяют с общим проводом.

Таблица функционирования CD4516

  Вход
  переноса
  Направление
  счёта
  Разрешение
  установки
  Сброс     Операция
Carry_In Up/Doun Preset/Enable Reset
1 x 0 0 нет счёта
0 1 0 0 сложение
0 0 0 0 вычитание
x x 1 0 установка
x x X x  установка 0

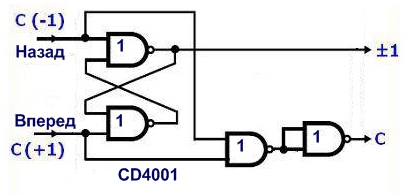

С помощью небольшой схемы на одной микросхеме CD4001 (К561ЛЕ5) можно сделать раздельные тактовые входы для счёта на сложение и вычитание для счётчика CD4516.

Микросхема CD4516BE, К561ИЕ11

При подаче импульса положительной полярности на один из входов схемы, сначала RS триггер, выполненный на двух левых элементах CD4001, сформирует у себя на выходе соответствующий уровень направления счёта, а затем (за счёт задержки вентилей) сформируется и положительный перепад тактового импульса на выходе правых двух элементов.

Посмотреть более подробную документацию на CD4516 от производителя можно по ссылке.
